口袋实验仪器AD2的安装教程

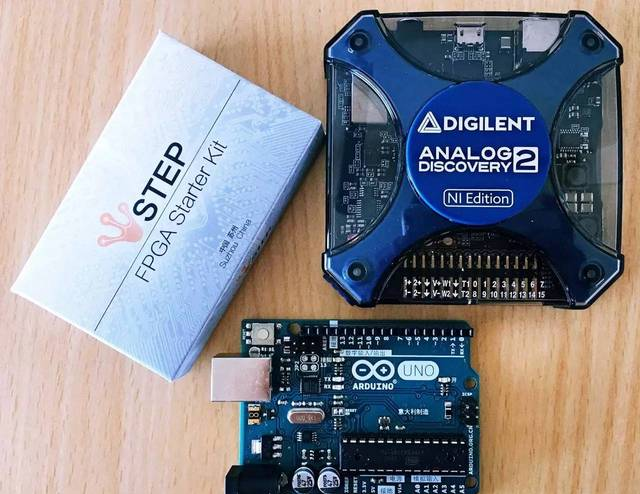

Digilent Analog Discovery 2是一个迷你型USB多功能仪器，拥有基础实验室中的9种常用仪器仪表，包括信号发生器、示波器、逻辑分析仪、可编程电源等。Analog Discovery 2能够为工科学生、业余爱好者或电子发烧友提供一个随心所欲地基于模拟数字电路开展动手项目的“口袋仪器实验室”。

AD2通过WaveForms 2015（兼容Mac， Linux 和Windows）软件驱动，该产品可以被配置成任意一种传统仪器。您也可以到官网下载最新的软件WaveForms 2015上位机软件（没有AD2硬件也能玩），下载地址：

https://reference.digilentinc.com/reference/software/waveforms/waveforms-3/start

产品特点：

双通道USB数字示波器（1MΩ，±25V，差分，14位，100M采样/秒，30 MHz+带宽的Analog Discovery BNC适配器板）

双通道任意函数发生器（±5V，14-bit，100M采样/秒，20MHz+带宽的Analog Discovery BNC适配器板）

立体声音频放大器驱动外接耳机或带有复制AWG信号功能的扬声器

16通道数字逻辑分析仪（3.3V CMOS，100M采样/秒）

16通道图形发生器（3.3V CMOS，100M采样/秒）

16通道虚拟数字I/O，包括按钮，开关和LED ，非常适合逻辑训练应用

2个用于连接多台仪器的数字输入/输出触发信号器（3.3V CMOS）

单通道电压表（AC，DC，±25V）

网络分析仪：1个电路的Bode，Nyquist，Nichols转移图。范围：1Hz到10MHz

频谱分析仪：功率谱和频谱测量（底噪声，无杂散动态范围，信噪比，总谐波失真等）

数字总线分析仪（SPI，I²C，UART，并行）

2个可编程电源供应器（0〜+5V，0〜-5V）。最大可输出电流和功率取决于Analog Discovery 2供电的选择：

双通道USB数字示波器（1MΩ，±25V，差分，14位，100M采样/秒，30 MHz+带宽的Analog Discovery BNC适配器板）

双通道任意函数发生器（±5V，14-bit，100M采样/秒，20MHz+带宽的Analog Discovery BNC适配器板）

立体声音频放大器驱动外接耳机或带有复制AWG信号功能的扬声器

16通道数字逻辑分析仪（3.3V CMOS，100M采样/秒）

16通道图形发生器（3.3V CMOS，100M采样/秒）

16通道虚拟数字I/O，包括按钮，开关和LED ，非常适合逻辑训练应用

2个用于连接多台仪器的数字输入/输出触发信号器（3.3V CMOS）

单通道电压表（AC，DC，±25V）

网络分析仪：1个电路的Bode，Nyquist，Nichols转移图。范围：1Hz到10MHz

频谱分析仪：功率谱和频谱测量（底噪声，无杂散动态范围，信噪比，总谐波失真等）

数字总线分析仪（SPI，I²C，UART，并行）

2个可编程电源供应器（0〜+5V，0〜-5V）。最大可输出电流和功率取决于Analog Discovery 2供电的选择：

- 当通过USB供电时每个电源最大为250mW或总共电源是500mW

- 使用外部壁式电源供电时每个电源供应器最大电流为700毫安或最大电源为2.1W

安装教程

1.打开digilent.waveforms_v3.6.8安装文件进入安装界面。

2.选择I Agree进入下一步。

3.勾选全部四个组件，点击Next进入下一步。

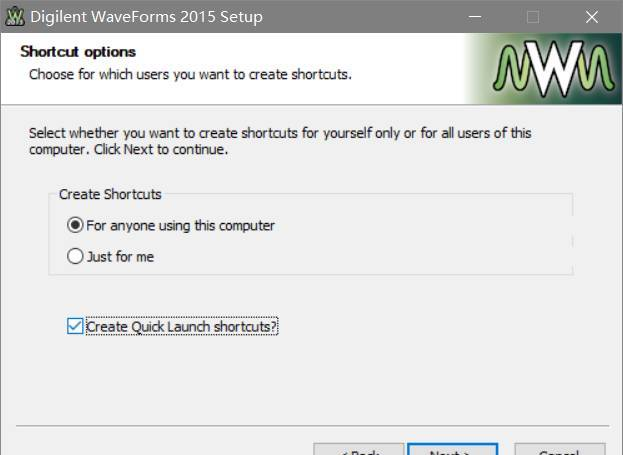

4.选择For anyone using this computer，可以勾选创建快捷方式，再点击Next进入下一步。

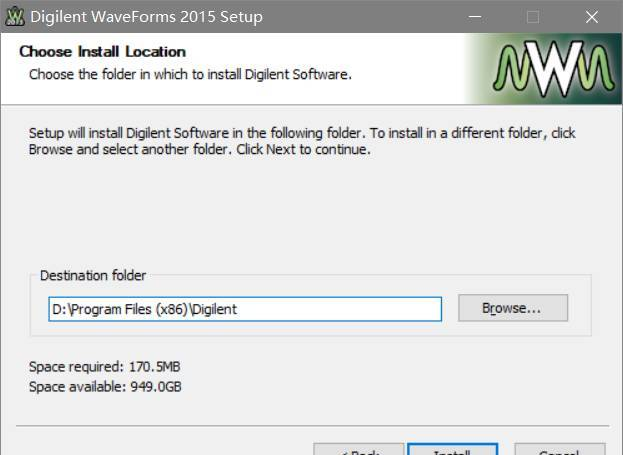

5.选择自己的安装目录，点击Install进行安装。

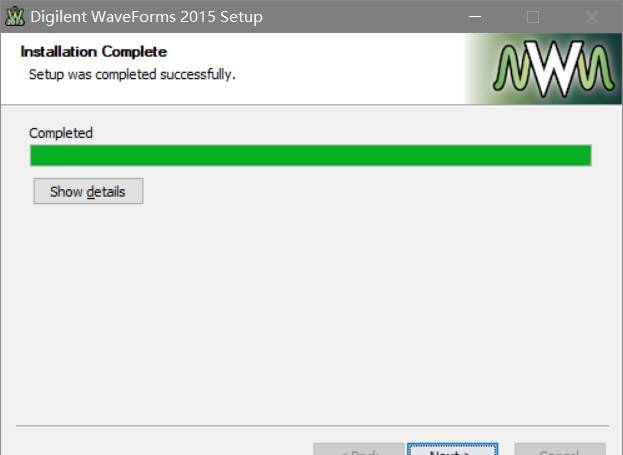

6.等待安装完毕，点击Next完成安装。

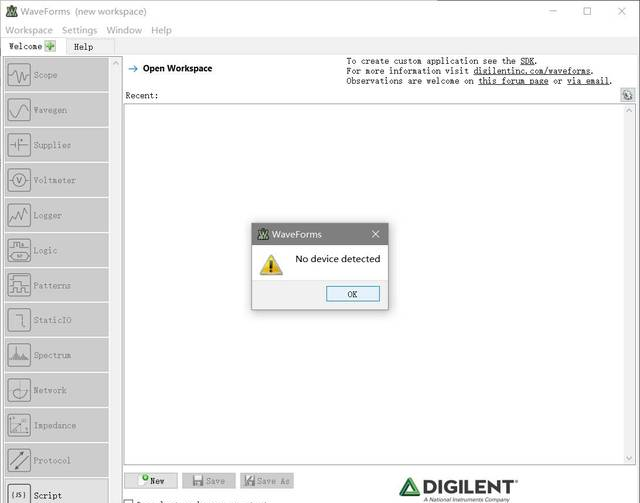

7.安装好后打开软件，有提示框未连接设备，点击OK。

8.在弹出的窗口中单击选择选择第一栏Discovery2，再点击Select确定。

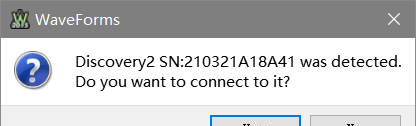

9.完成后USB接口插入设备，弹出窗口，选择Yes。

接下来就可以使用啦。
