聚合物水泥防水砂浆聚合物水泥涂料常见的问题及注意事项

随着社会的发展和时代的进步，聚合物水泥和防水系列产品在现代建筑领域的应用得到了广泛的推广。然而，随着市场需求的增加，实际生产和应用过程中的问题也逐渐增多。为了避免在以后的实际应用中遇到类似的问题，现将常见问题及注意事项列举如下。

一、聚合物水泥防水产品的分类、优缺点

1.水泥砂浆和砂浆

产品特点:水泥砂浆和砂浆是由聚合物乳液和各种添加剂组成的有机液体材料，由水泥基填料和一定比例组成的无机粉末制成的双组分水性防水砂浆和砂浆。

优点:水泥砂浆、砂浆为水性涂料，无毒无害无污染，高度环保。该材料可直接涂于混凝土表面，粘结牢固，施工方便，不受基层含水率影响，干燥快，凝结时间短，一般施工2小时后即可粘贴于基层表面。

缺点:此类材料为刚性防水涂料，成膜后弹性较差，会随着建筑物的沉降、错位而影响防水效果，所以更适合在结构稳定的位置使用。

2.丙烯酸的

产品特点:丙烯酸涂料可用水稀释，为水溶性材料，无色无味，环保。

优点:丙烯酸漆干燥后结膜非常紧密，结膜后弹性和延展性非常好，不会随着基层的沉降和错位而断裂。这种材料是目前家庭装修用的比较防水的材料，价格比较优惠。

缺点:这种材料需要几薄涂才能达到设计厚度，施工周期长，成膜需要良好的通风和高温，膜的长期耐水性不好。

二、对JS防水涂料的认知

根据聚合物乳液和水泥的不同比例，JS防水涂料可分为ⅰ型、ⅱ型和ⅲ型。ⅰ类，聚合物含量高，弹性好，适用于非长期水淹环境下活性大的干基层；ⅱ型聚合物的含量相对减少，材料的伸长率大大降低，刚性增加，结合强度提高，涂膜耐穿刺，干燥快，但低温柔韧性差，适用于长期浸泡环境或活性小的湿基层；ⅲ型是在水泥中加入少量聚合物制成的弹性水泥砂浆，具有较高的粘结强度、一定的伸长率和抗裂性。主要适用于地下室、厨卫间、外墙等。作为背水面，特别是作为装饰瓷砖的粘结材料，具有较好的防水效果，可有效解决外墙装饰瓷砖脱落造成的墙面渗漏问题。

三、防水产品在实际应用中经常出现的问题

以高分子防水产品为例:

现象1:防水层剥落，附着力弱。

原因:

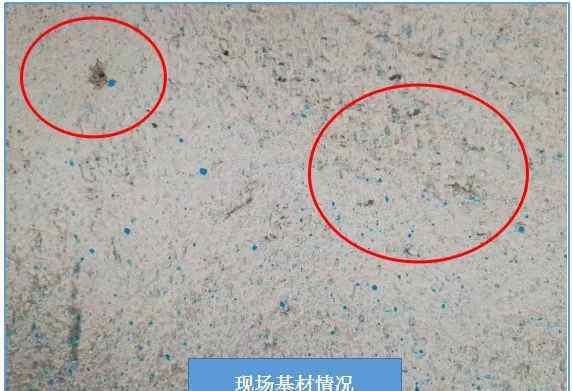

(1)基层表面强度不高，有脱皮和砂光。

⑵基层表面积灰，涂防水层前不清除浮灰。

(3)基层相对干燥，吸收了防水材料中的水分，导致防水材料中的胶凝材料水化不完全

处理方法:

(1)有缺陷的零件应进行修复，必要时铲除脱皮、起砂的零件重做。

⑵施工过程中，应严格按照要求清理基面

(3)施工前，充分湿润基层

现象二:涂防水层贴瓷砖后，前期无异常现象，后期出现空起拱砖现象。

原因:

(1)防水层本身内部断裂，防水涂料本身强度不够

⑵防水层和基面破损(在基面处理正确的前提下)，防水涂料本身附着力不够，使用的乳液太柔韧，瓷砖胶和瓷砖有一定的重力，这在当时可能没问题，但长时间受重力影响，防水层和基面破损，形成空鼓，然后掉砖。

(3)防水层和瓷砖胶粘剂断裂:a .瓷砖胶粘剂本身附着力不足；b .防水层表面太光滑。

处理方法:

(1)调整防水涂料配方，增加水泥材料用量；

⑵更换Tg相对较高的乳液，提高拉伸强度；

(3) A .更换附着力较好的瓷砖粘结剂；b、在防水层表面涂界面剂，增加附着力，或施工后在防水层表面涂一层细砂。

现象3:防水层表面有气孔或砂眼

原因:

(1)防水涂料本身消泡做得不好，使用的消泡剂消泡效果不好；

⑵材料本身太厚，搅拌过程中产生的气泡包裹在浆料中，不易消除；

(3)基面太干，吸收防水材料中的水分，干燥快，不能很好成膜；

(4)材料混合不均匀，混合后不静置就开始施工，材料本身在混合过程中产生的气泡没有消除。

处理方法:

(1)更换消泡效果更好的消泡剂；

⑵在保证不流挂的前提下，尽量保证防水材料不要太粘，尽量不要在材料中加入增稠剂或较少的增稠剂(因为也会对材料的后期性能产生影响)；

(3)施工前，基层表面应湿润，但基层表面不得有清水。

(4)充分搅拌并静置5分钟后，再次使用。

现象4:防水层本身开裂

原因:

(1)基层表面未润湿，表面过于干燥，吸收了材料中的水分，造成部分水化不完全，进而造成收缩开裂；

⑵施工过程中，涂层一次过厚，收缩增大，造成开裂；

(3)基面不平整；

(4)基层表面本身有收缩，进而造成防水层收缩开裂；

⑸转角采用刚性材料。

处理方法:

(1)表面润湿处理，但不能有明水。

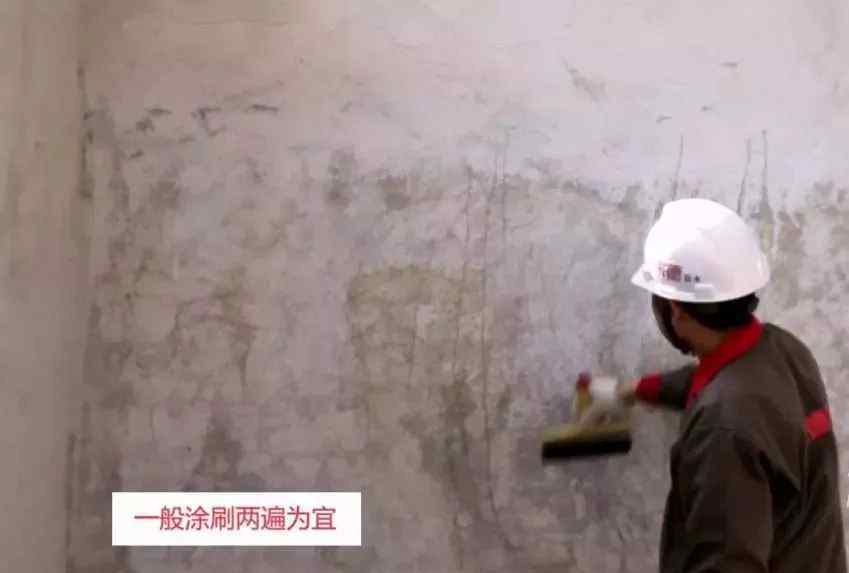

⑵防水层应至少涂刷两遍，每遍厚度不超过1毫米，第一层应完全干燥后再涂刷第二层。

⑶修复或清除基面不平整。

(4)对收缩比较明显的基层表面进行处理，并涂刷界面固定剂。

5]边角选用柔性材料。

现象五:防水层表面泛白

原因:

(1)物料混合不均匀，液体和粉末混合不充分；从而造成离析；

⑵施工时，基面有清水。

处理方法:

(1)充分搅拌，静置5分钟后上漆；

⑵基面无明水后，再涂刷。

现象6:防水层干燥慢，表面有水滴

原因:单组分丙烯酸涂料是水蒸发形成的，在潮湿低温环境下阻碍涂料中水的蒸发。水滴是因为空气体是湿的，不会流动。

处理方法:

(1)加强室内通风条件可以更有利于水分挥发；

⑵薄涂和多次刷涂方法有利于水分挥发，下次刷涂前必须晾干；

(3)潮湿条件下，尽量采用双组分防水涂料施工。

四、防水系列产品施工注意事项

1.基本处理要求:平整、坚实、干净、无浮灰、无油污，细部处理完整、完整。

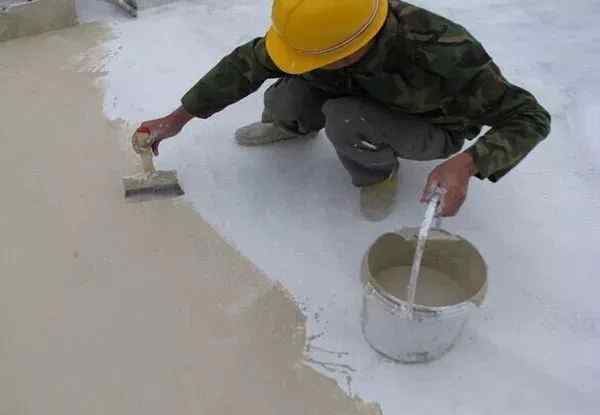

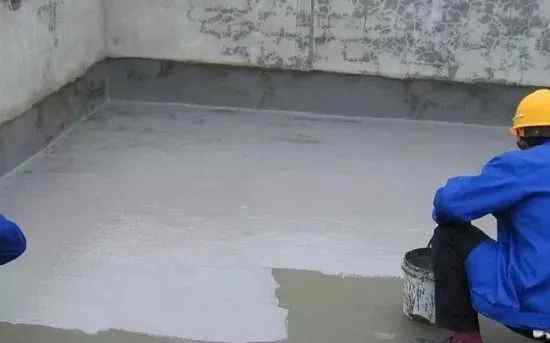

2.涂防水层时应遵循的原则；

防水层应按细部(管根、漏水孔等)原则涂刷。)大面(墙和地面)前。阴阳角应做成圆弧形。大面积防水施工前，按设计要求在凹槽内填充密封材料，并在转角处刷两遍油漆。防水涂料涂刷充分，无遗漏，与基层粘结牢固。无气泡、裂纹、脱层，表面平整，卷制件的涂层高度基本均匀，厚度应符合产品的规定要求。防水涂料施工应按照手册中规定的时间表逐步进行。

3.防水施工监理环节:

(1)防水部位应全面；

2防水层施工应严格按照产品规范涂刷并刷足够的厚度。

⑶施工过程要细致:墙面与地面的接缝、阴阳角、水管、地漏、卫生洁具、铺设冷热管的锚沟是防水重点部位，施工一定要细致。

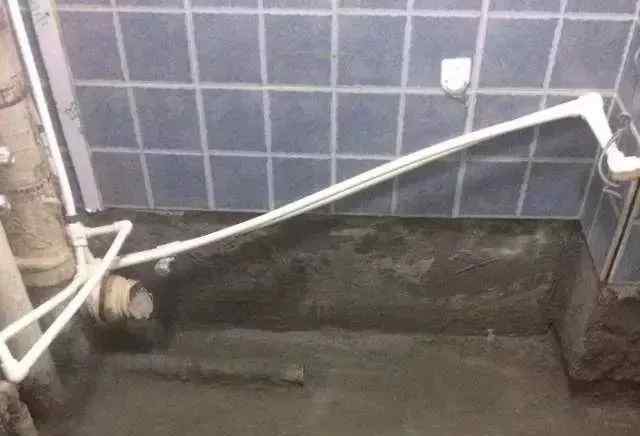

4.防水施工后做保护层

防水层完成后，还会继续施工，在上面平铺，容易造成防水层的损坏。如果损坏没有修复或发现，将来不可避免地会造成泄漏。所以需要涂上一层保护层，一般是用水泥加界面剂，再加刚性防水材料搅拌均匀。这种混合物凝结后的强度超过普通混凝土材料。同时，因为刚性防水材料也是防水屏障，所以意在一举两得。这种防水可以万无一失。

5.防水完成后，检查验收:

(1)对于非轻质墙体:

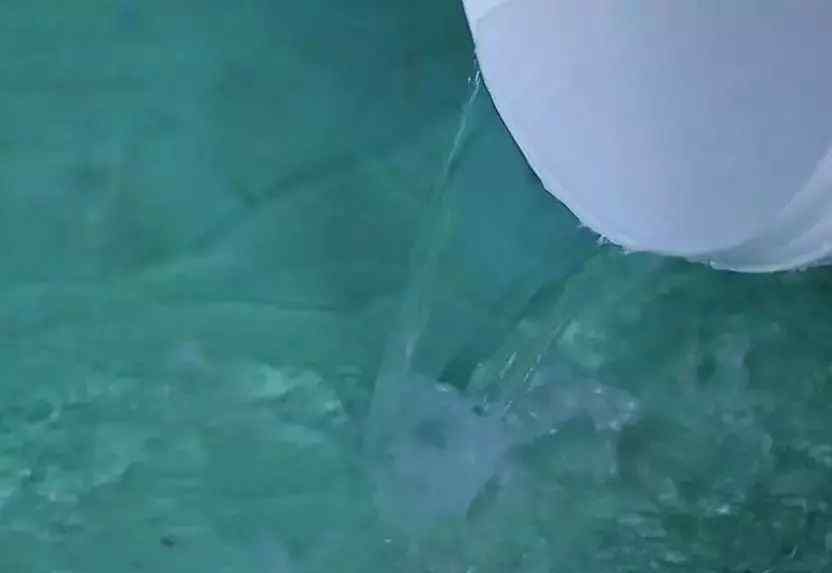

闭水试验可以验证防水层的防水功能是否正常。要做闭水试验，需要密封门和出水口。最高含水层深度不小于20 mm，蓄水时间不小于24小时。检查是否有漏点。目测法:打开楼下厕所和洗浴室，看有无渗水痕迹或水滴。接触检验法；用手触摸疑似渗水的地方，确认是否漏水。
