rclamp0524p RCLAMP0524P低电容TVS二极管阵列，为高速数据接口保驾护航

RCLAMP0524P低电容TVS二极管阵列保护高速数据接口

RCLAMP0524P低电容TVS二极管阵列和四个静电保护器件用于保护高速数据接口。RCLAMP0524P具有超低结电容和高保护能力，具有IEC标准静电放电(静电放电)、快速放电(EFT)和电缆放电事件(CDE)保护功能，从而保护敏感器件，可用于保护多达四条高速数据线和一条电源线(Vcc)。超低电容TVS管阵列RCLAMP0524P采用专有技术。当频率高于3GHz时，信号衰减为零的数据线电容为0.3pF..同时，RCLAMP0524P的静电防护符合iec 61000-4-2 15kv (空气体)和8kV(触点)、IEC 61000-4-5(雷电)5A(8/20 us)，EFT防护可达到iec 61000-4-4。

更多关于RCLAMP0524P的信息，以东沃电子提供的低电容TVS二极管阵列RCLAMP0524P为例，其特征参数应用如下:

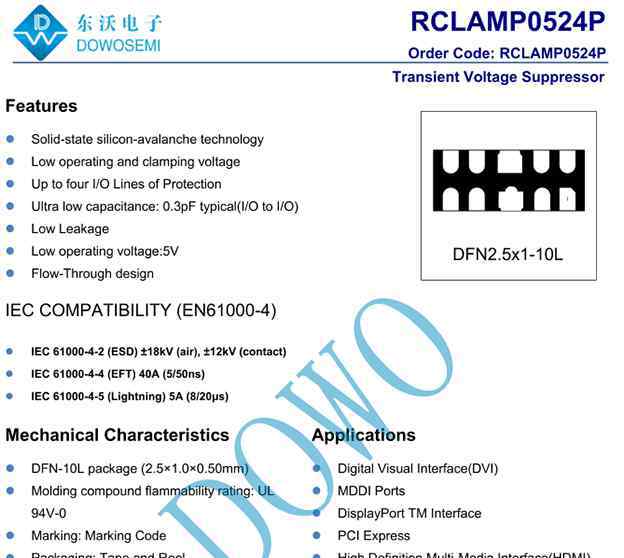

1)1)rclamp 0524 p的特性

固体硅雪崩技术

低工作电压和低箝位电压

保护多达四条输入/输出高速数据线

低泄漏电流

优化的高速流水线包装设计

高速数据线路保护满足以下要求:

IEC 61000-4-2(静电放电)是18kV(空气)和12kV(接触)

IEC 61000-4-4(EFT)40A(5/50纳米)

IEC 61000-4-5(闪电)5A (8/20秒)

2)2)rclamp 0524 p的参数

包装形式:DFN-10L

峰值脉冲功率:100瓦

峰值脉冲电流:5A

最大工作电压:5.0V

最小击穿电压:6.0V

最大击穿电流:1a

最大箝位电压:15V

超低结电容:0.3pF(典型值)(输入输出比)

3)应用3)RCLAMP0524P

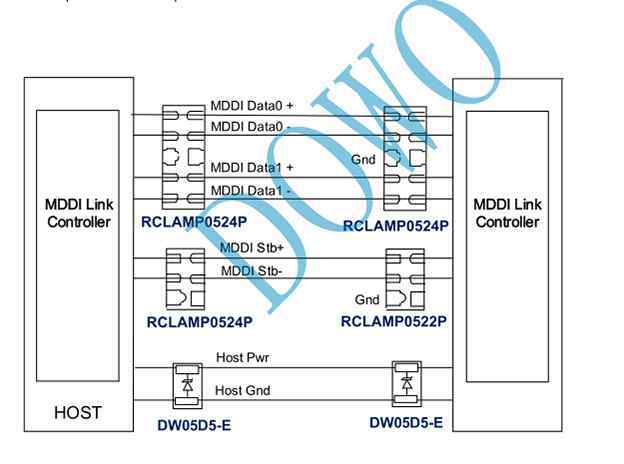

数字视频接口(DVI)、MDDI端口、高清多媒体接口(HDMI)、显示端口、TM接口、PCI Express、eSATA接口等高速数据接口领域。

综上所述，电路保护器件制造商东沃电子生产的RCLAMP0524P质量优良，稳定性好，可靠性高，是专门为保护连接到高速数据和线路上的一些敏感元件免受静电放电、电缆放电和电气快速瞬变引起的过电压损坏而设计的。RCLAMP0524P具有封装尺寸小、电容低、静电防护能力强的优点，为高清多媒体接口、数字视频接口、移动视频数字接口等高速数据接口提供了灵活的应用解决方案。想了解更多RCLAMP0524P和高速数据接口保护方案，东沃电子，只是为了你的电路更安全！方案设计、电磁兼容测试、样品应用都是为你而做！
