变频器的维修搞定变频器维修一定要掌握的十种方法

目前和未来一段时间内，变频器这种电气控制设备的维护将成为一些电工需要掌握的专业知识。本人恰好从事变频器维修多年，现将自己精心总结的十种简单易掌握的维修方法与广大变频器维修工作者分享。希望这些经验可以供大家从事变频器的维护，起到吸引有价值投资的作用。

首先，看

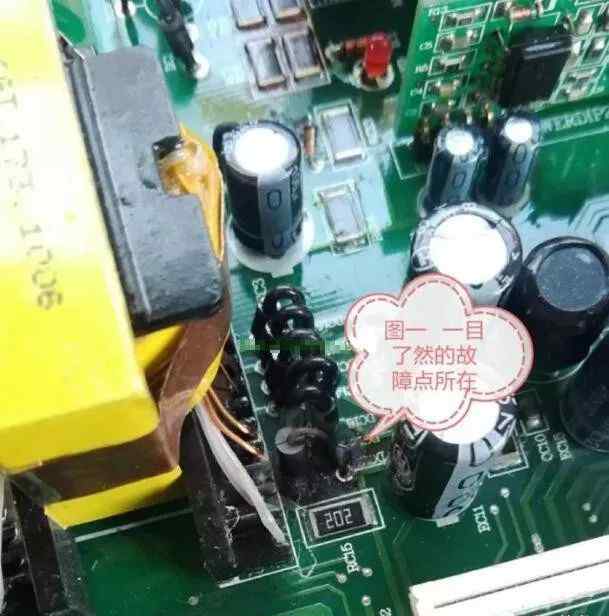

接管有故障的变频器后，拆下变频器外壳并清理干净。首先，根据逆变器故障的类型，用双眼仔细观察电路板上相关部件的外观、形状和完整性。这种方法对于充电电阻、滤波电解电容、IGBT/整流桥模块乃至PCB电路板的初步判断非常重要。如图1所示，某品牌75KW变频器在使用过程中，有时显示屏上没有显示数值；主板间歇性输出DC10V电源，有无故障。拆机后，笔者一目了然地找出了故障原因——开关电源至主板的+15V电源支路中使用的整流二极管被焊接引燃，导致PCB板严重烧蚀！

第二，听

该方法主要针对变频器的三个方面:首先，判断DC母线充电继电器/接触器是否正常拉合非常重要，这对于消除变频器运行过程中上报的欠压故障非常重要。此外，仔细聆听开关电源中使用的变压器的异常噪声对于初步判断开关电源中是否存在过载现象也非常有效。最后，是监控变频器冷却风扇的运行。

第三，触摸

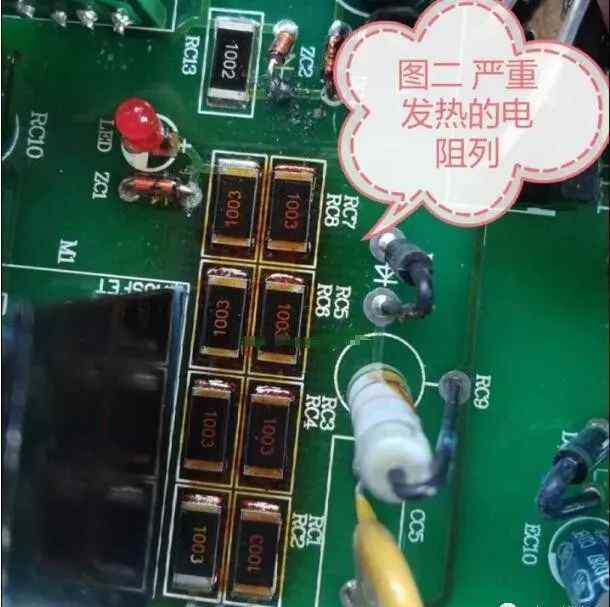

变频器坏了断电后，迅速拆开，做好保护工作。用手指肚快速触摸变频器内部电路板上的相关电子元器件和ic集成块。一旦发现某些部件的温升同比明显，故障一定在它或者它周围的线路！图2为某品牌35KW逆变器DC母线电压监测电阻阻值恶化引起的DC母线过压保护。从图中可以感受到事件发生时电阻散发的热量有多高！

第四，压力

变频器工作时，如果运行中出现好的或不好的现象，可能是内部电路中的某些部件开焊造成的。对于一些引脚排列精细、引脚众多的芯片IC来说，肉眼是不容易发现是否有问题的。此时，我们不妨借助绝缘塑料棒/木棒(严禁使用导电金属物体)适当按压可疑部件。这种方法对于排除小尺寸的芯片元器件，特别是芯片IC非常有效，但是需要防止操作时的触电和短路。

V.批评

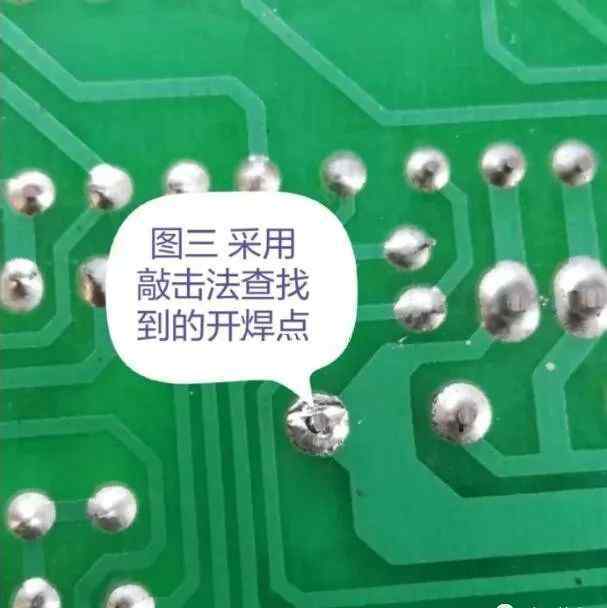

该方法是对第四种检测方法的补充。毕竟第四种方法只能对小的贴片元器件有效，对于一些大功率的电子元器件或者有高压危险的线路部件就不方便了。为此，我们可以改变压力进行敲击，在疑似故障点附近使用绝缘工具适当敲击，在大多数情况下可以快速锁定故障对象。图3显示了用这种方法检测到的导致小容量逆变器间歇性过压故障的部件的虚拟焊点！

不及物动词量

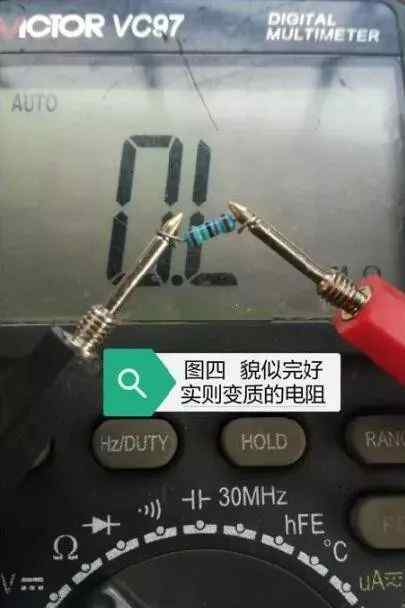

这种方法主要依靠万用表检测，目前常用的是数字万用表。变频器的各种故障排除大约65%是用万用表解决的。至于如何用万用表测量，相信广大电工朋友都能熟练掌握。这里我只强调一点:因为逆变器中有很多高压储能元件，断电后记得先放电，否则万用表会很难保护！图4中暴露的这个的外观和颜色看起来没有什么不同。标称电阻为15KΩ的1/4W彩色环形电阻器的测量值已经变成无穷大(由于电阻器的老化，一个品牌的22KW变频器报告了“输出电流不平衡”的故障)！

七.尺寸

用万用表测量完了，再来说测量——指的是使用一个可以直观显示波形的示波器。就变频器维护而言，变频器的六个逆变脉冲信号一般使用示波器(制动功率管/模块的驱动信号为开关量，无需使用示波器检测)。使用示波器检测时，要注意信号波形是否正常，是否能满足工作要求；驱动信号的幅度和频率范围是否满足驱动要求等信息。这种维护方法对于逆变器功率管/模块烧后的维护是必不可少的！

八，短

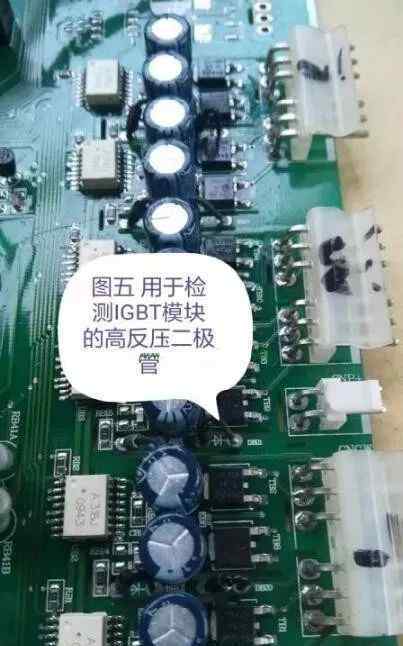

方法指短路。在修复逆变器的过程中，特别是当IGBT/IPM因损坏而拆除时，当脉冲驱动电路单独上电时，如果光耦型号为A316J，驱动其他具有IGBT/IPM故障检测功能的芯片，则光耦会因模块损坏或拆除而无法正常开启。此时，用于IGBT/IPM故障检测的元件(大部分是高背电压二极管阳极)需要与变频器DC母线的负端(有的标有N或GND)短路，以欺骗变频器主控制器，使其认为电源模块完好，从而达到驱动脉冲信号可以正常发送的目的。图5简要介绍了55KW品牌变频器脉冲信号驱动电路中的IGBT模块检测。

九、休息

断-断也。众所周知，变频器的内部电路包含很多对自身或负载的保护功能。当这些保护功能出现问题时，我们可以用开路/断线的方法来判断和修复。

例:所有变频器在输出端都有过流监控和保护功能。但是有些产品对这个功能的设计并不科学——无法明确指出哪个阶段出现了故障的问题，这让维护人员很头疼。为了维护这种情况，我们可以将用于各相检测的电流互感器/电流检测子单元从后续的比较电路中逐一断开，当输入信号故障消失时，故障点会一目了然(有些型号需要手动复位来清除故障显示)。当然，这种方法也适用于温度保护线路的维护。

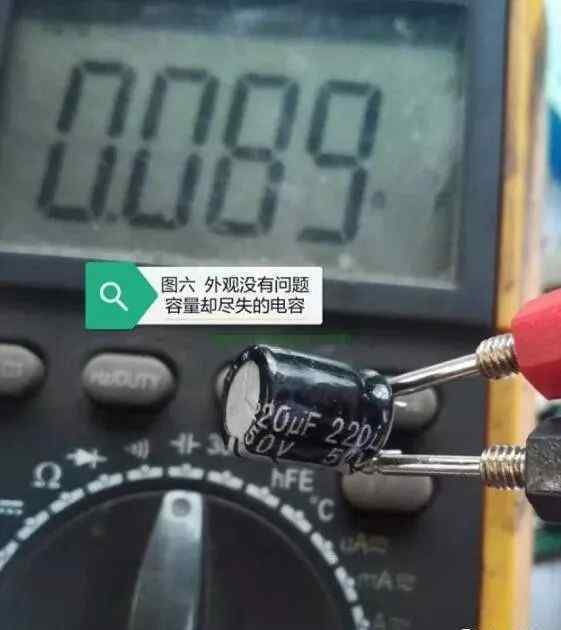

十，放
