t梁 【图文】围观T梁架设全过程，看完这个施工现场终于会了！

t梁架设是桥梁建设的重要组成部分。如何让架桥机这种庞然大物在工地上自由运转，也是对施工人员的一大考验！下面的小系列将向你展示T梁架设的全过程！

一个

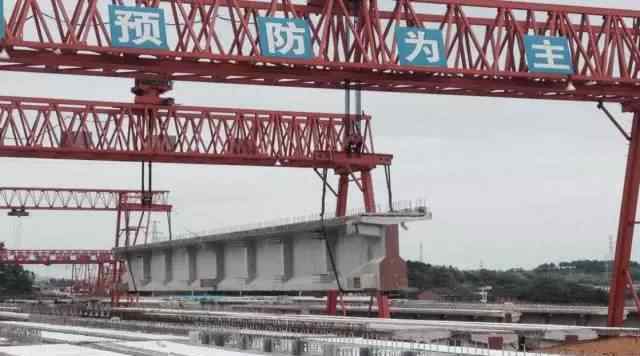

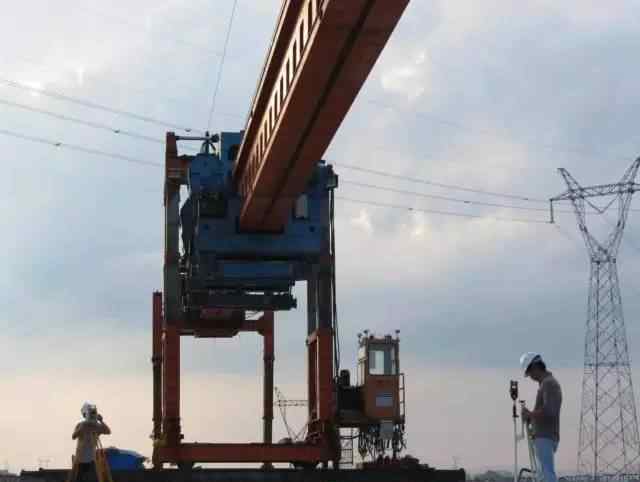

龙门起重机提升梁

架设横梁的第一步是运输，但是T梁又大又重，所以要想吊起来，必须依靠梁场两台98吨的龙门吊。

2

移动光束

吊起横梁后，我们要把丁字梁平稳地移动到装载区。在空看到这个怪物穿梭是不是很神奇？

三

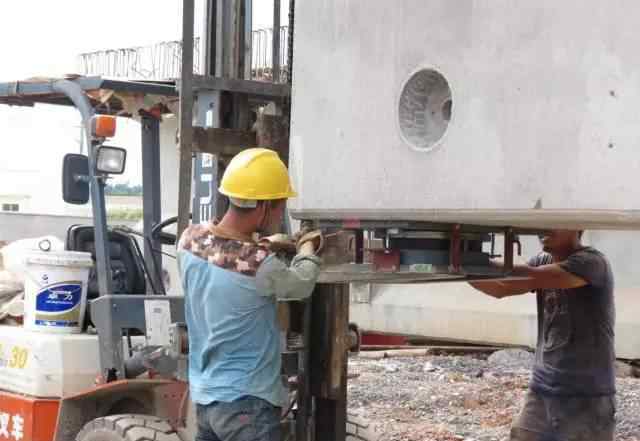

安装支架和横梁安装

在运输横梁之前，我们应该安装丁字梁的轴承。为了丁字梁的运输安全，工作人员正在仔细安装，以确保丁字梁平放和安全。

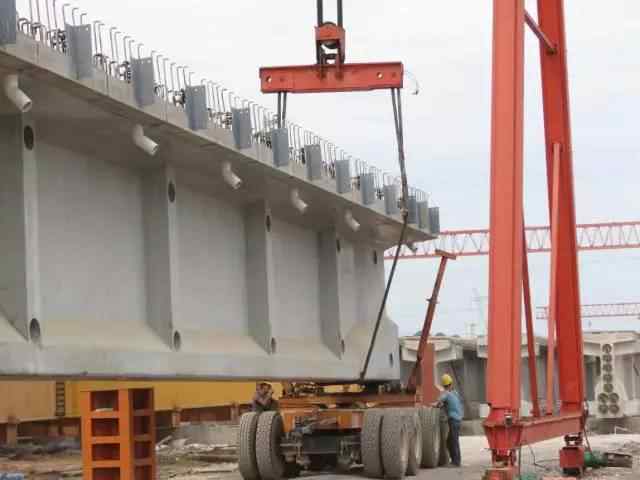

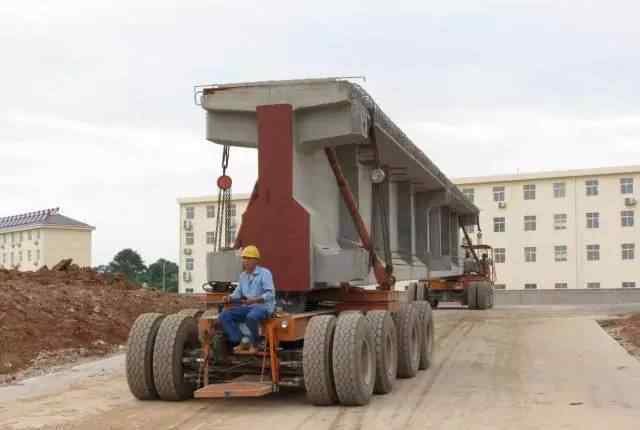

将丁字梁安装在运梁车上

四

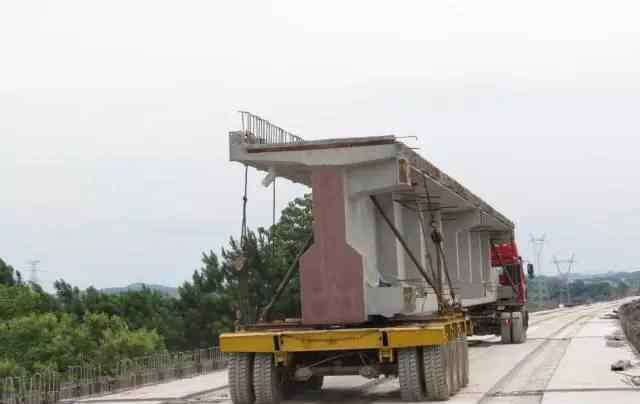

在通道上运输横梁

重量为148吨的t梁由运梁车检查，运梁车在平梁运输人行道上行驶。

五

在桥上运输横梁

重148吨的t型梁由运梁车托运，在架设的桥梁上行驶。

六

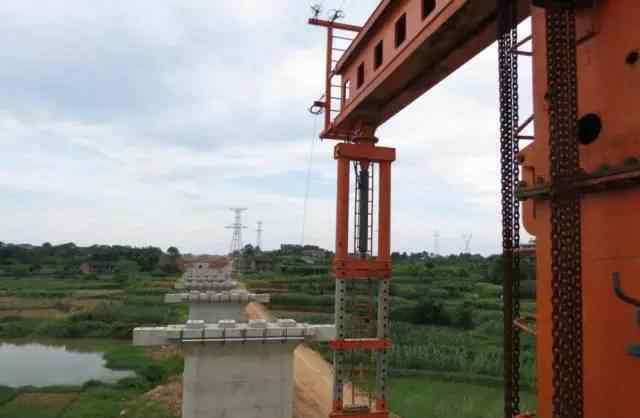

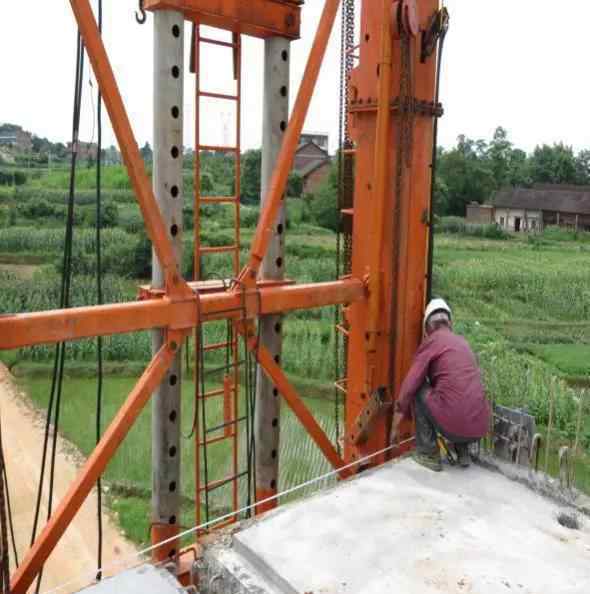

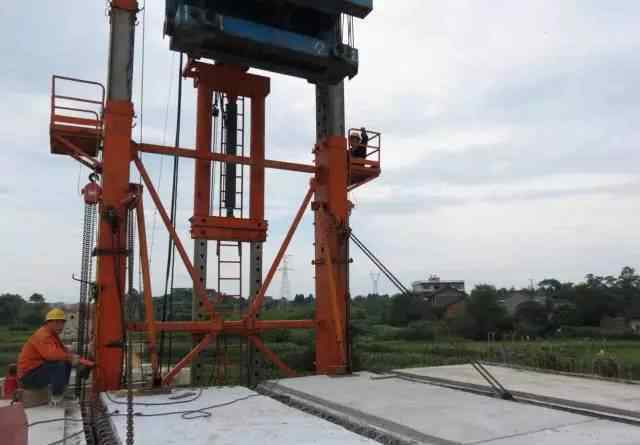

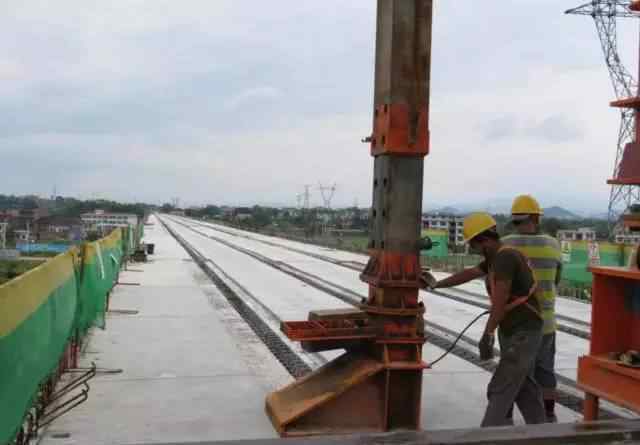

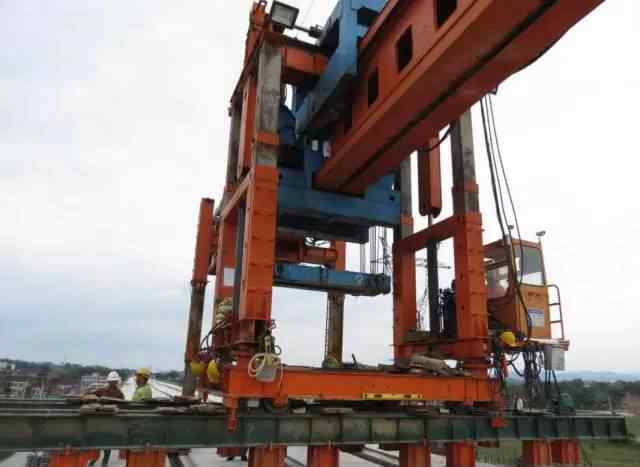

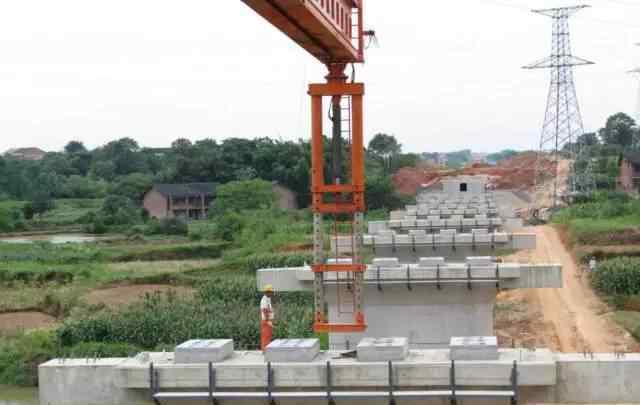

架桥机过孔

通孔作业前，应按照既定的通孔工序安排好各关键部位的负责人员，并服从统一指挥。控制臂的水平度和柱的垂直度是通孔加工的关键。

第一步

前后吊梁小车通过销轴与曲梁连接，曲梁与吊臂之间的销轴连接解除，1#柱固定装置固定。

第二步

提起3#柱，小车带动臂(0#柱)向前移动14米

第三步

支撑3#柱，保持吊杆水平，关闭2#柱，使2#柱轨道离开地面。后吊梁小车驱动2#柱向前移动到距离1#柱中心16.5米的位置。稳定2#立柱，磨损立柱销轴，关闭3#立柱。

第四步

吊车梁小车带动吊杆前移前后，0#柱前移至墩台给定位置，顶起0#柱，使吊杆前端与1#柱的高度差为50mm，调整0#柱的垂直度≤5‰，支撑垫稳。

第五步

顶起3#柱，使吊杆后端高出1#柱0 ~ 100 mm，关闭2#柱，移至框架梁位置，穿好曲梁和吊杆定位销轴。2#立柱下降并支撑稳定，立柱销轴穿入，1#立柱固定装置松开。

步骤6

收集1#柱，用前吊梁小车向前驱动1#柱。

步骤7

1#柱前移至墩台梁，穿过曲梁和机臂的定位销轴，调平稳定，穿过柱的销轴。

步骤8

架桥机就位后，3#柱支撑牢固，曲梁与吊梁小车之间的连接销轴拆除，0#柱关闭，保证底部高于1#柱运行电机。吊梁小车将退到桥式起重机尾部，准备架梁。

七

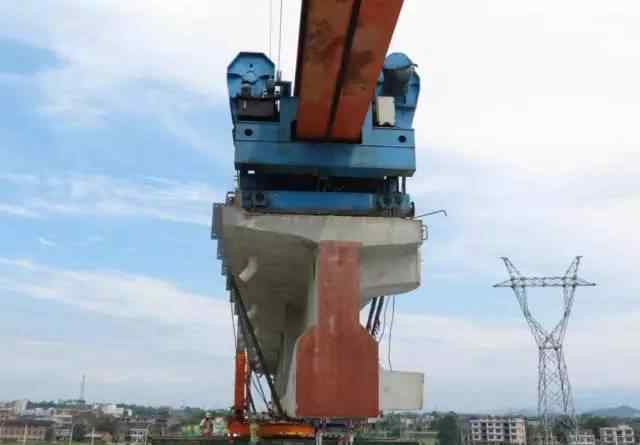

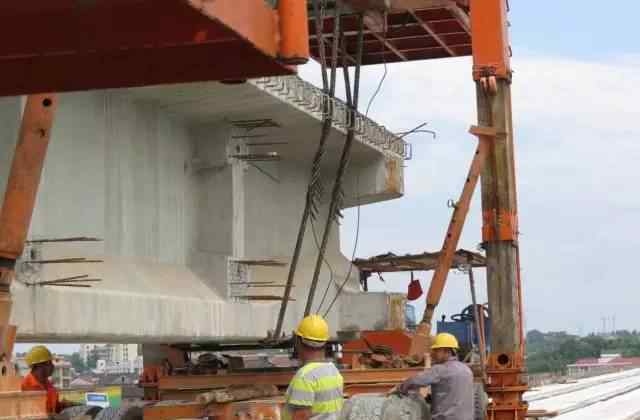

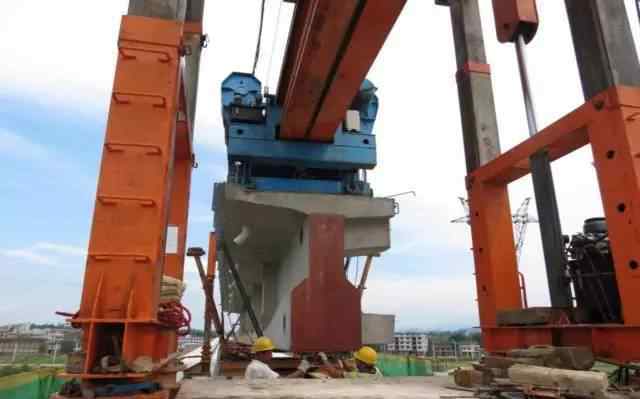

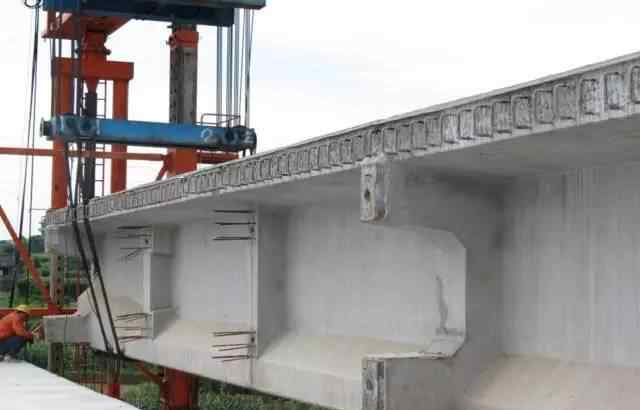

横梁安装程序

第一步

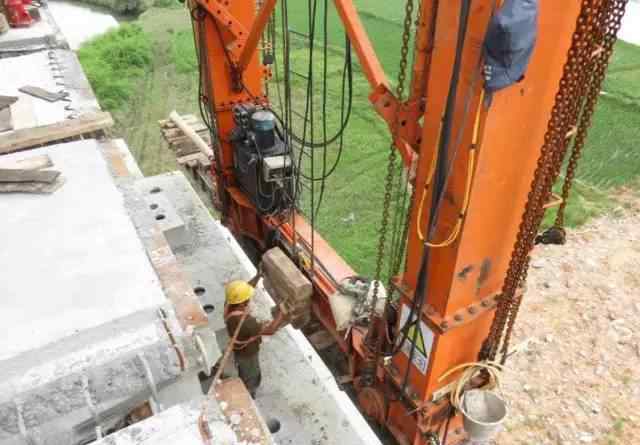

松开步进梁和横向轨道的固定装置，将梁运至吊装位置停放，3#柱与桥面的间隙为30mm，挂千斤绳，吊装前支撑好梁的护角。

第二步

前抬梁小车和后抬梁小车同步向前移动，当后抬梁小车可以抬梁时停止。挂千斤绳，在梁角支撑垫鞋，然后吊起来。当横梁水平时，停止提升。更多干货请加一级市政建造师微信微信官方账号:“yjszjzs”。

第三步

前后横梁升降小车同步向前移动，到达位置时停止。

第四步

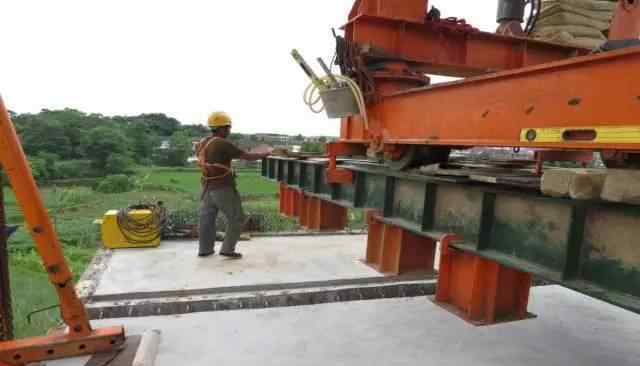

前后吊梁小车同时下降。当桥梁支座底面距离垫石100-200mm时，停止坠落。3#柱收缩高于轨面。整机横向移动，外轮距垫石中心线750mm时停止；启动横移机构的泵站，在臂到位的情况下横移750mm梁。把横梁放好，支撑好。

第五步

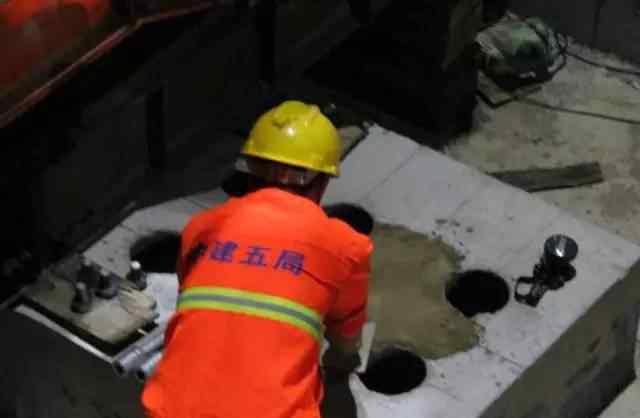

在承重垫石上铺设硬质砂浆

步骤6

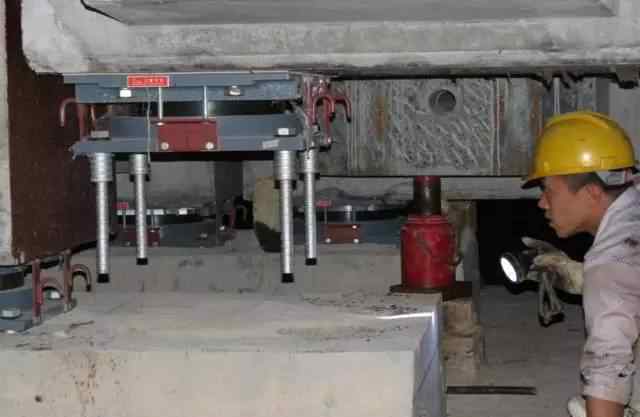

安装支架的地脚螺栓，并将横梁放下到位

八

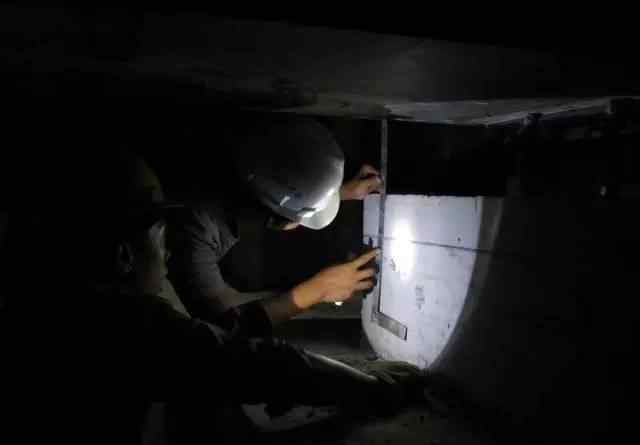

检查梁体的安装位置

九

测量宽度

测量桥面宽度

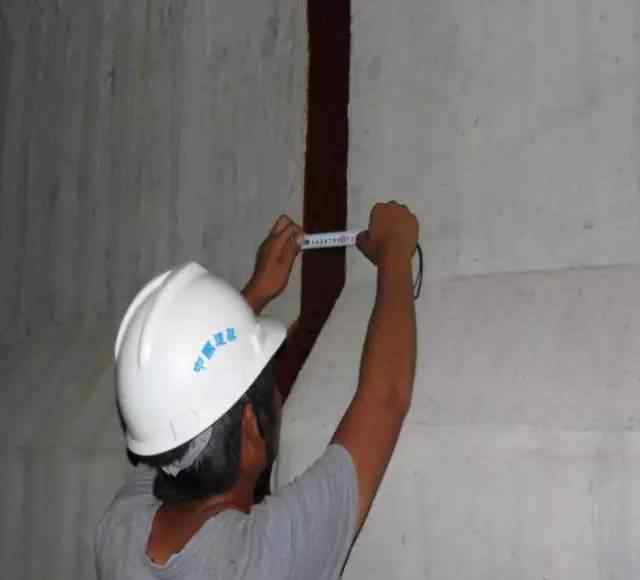

测量伸缩缝宽度

10

丁字梁顶面标高和中心线偏差

11

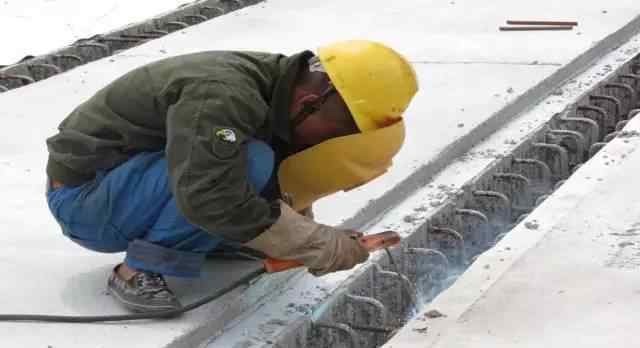

横向连接焊接

梁体就位后，必须立即焊接横向钢筋。焊接完成后，应焊接梁体的横向连接钢板和预埋钢板。

12

轴承灌浆

安装支座灌浆钢模板，严格按照设计配合比拌制灌浆材料，在支座下部和地脚螺栓孔处浇筑空间隙，从支座中心向四周浇筑灌浆，直至灌浆材料从钢模板与支座底板之间的间隙中完全填满。只有当灌浆材料的强度达到20MPa时，才能拆除钢模板。

13

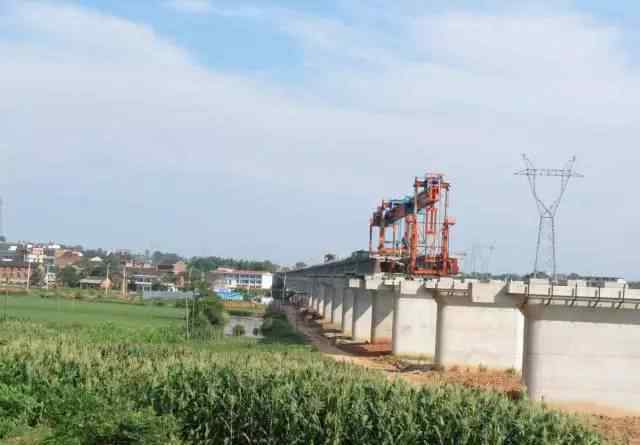

架设的桥梁

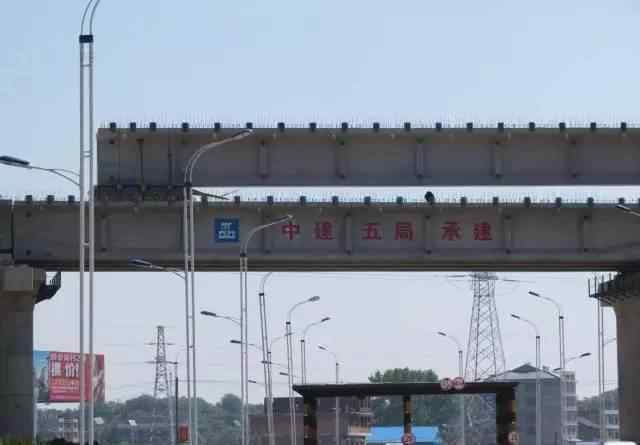

建成后横跨公路的桥梁

即将修建的横跨现有铁路的桥梁

横跨现有铁路的竣工桥梁

一座竣工的桥梁已经建成
