根据作用原理，安全阀可分为直接作用安全阀和间接作用安全阀。先导式安全阀是一种非直接作用安全阀。
1.直动安全阀
直动式安全阀是在工作介质的直接作用下开启的，即依靠工作介质压力的作用，克服加载机构施加在阀瓣上的机械载荷，从而开启阀门。
该安全阀具有结构简单、动作迅速、可靠性好的优点。但由于结构载荷，其载荷有限，不能用于高压大口径场合。目前广泛使用的弹簧式安全阀属于直动式安全阀。
2.非直接作用安全阀
这种安全阀可分为先导安全阀和带动力辅助装置的安全阀。
先导安全阀由先导阀排出的介质驱动或控制。先导阀本身是一个直接作用的安全阀，有时也使用其他阀门。
先导式安全阀适用于高压和大直径场合。先导式安全阀具有良好的密封性能，其动作很少受到背压的影响。这种安全阀的缺点是可靠性与主阀和先导阀有关，动作不如直动式安全阀快、可靠，结构复杂。
先导安全阀的工作原理
先导式安全阀是由主阀和先导阀组成的安全阀。先导阀响应系统介质的压力，控制主阀的开启和关闭。

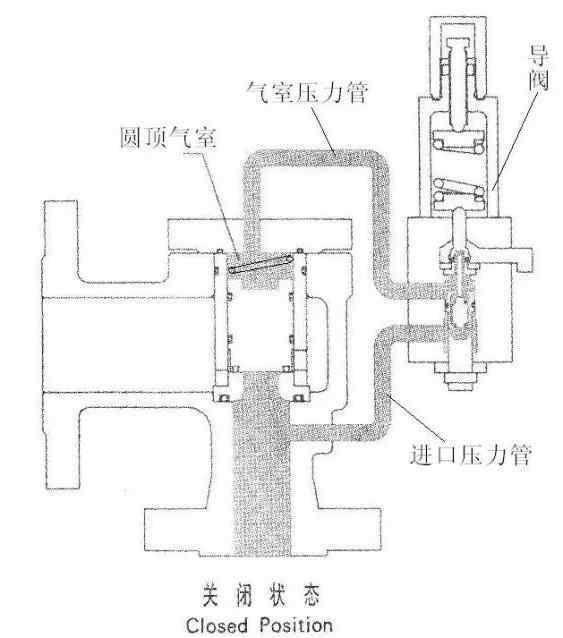

1.常闭状态
当系统正常工作且先导阀关闭时，系统压力通过入口压力管、先导阀和气室压力管传递到主阀瓣顶部的圆顶气室，从而在主阀瓣上产生向下的净力，使主阀关闭。
当主阀瓣上端面积大，下端面积小，气压不变时，会产生向下的净力。

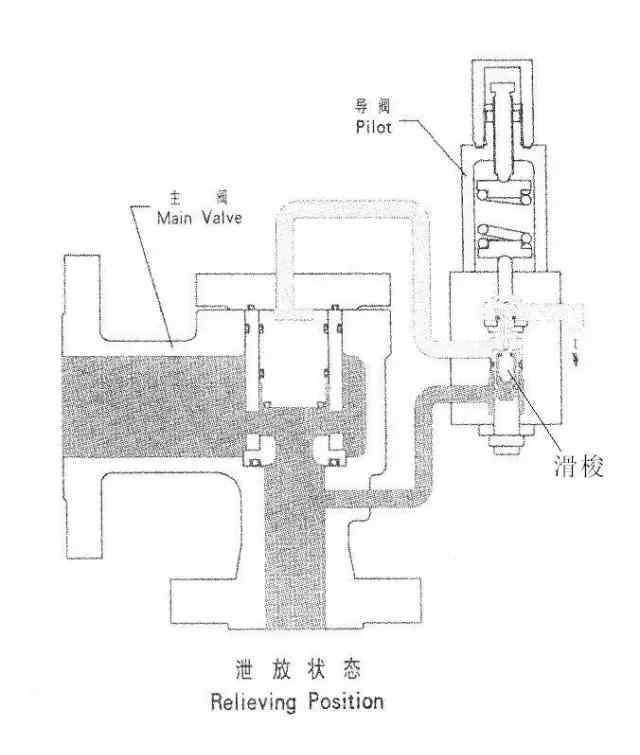

2.放电状态
当系统压力达到设定压力时，先导阀的弹簧力被克服，先导阀打开，梭阀关闭先导阀的进气通道，主阀气室的压力通过先导阀释放。由于系统压力高于后座压力，梭阀关闭入口通道，以阻止先导阀中的流体流动。此时，主阀气室压力急剧下降，主阀阀瓣全开，流体通过主阀释放减压。
当系统压力降至后座压力时，先导阀的弹簧力克服阀入口压力施加在梭上的力，先导阀返回阀座，顶杆将梭推开。最后，流体重新进入主阀的圆顶空气室并关闭主阀。
