电脑主板结构图 电脑主板的组成结构简介

目前市场上虽然有几种CPU架构，如Intel LGA775、AMD AM2/AM2+，但除了CPU接口不同之外，它们的构成结构几乎相同。主板一般由以下几个部分组成。

插槽类型:CPU插槽、PCI插槽、PCIe插槽、DIMM插槽等。

芯片:芯片组、时钟芯片、I/O芯片、BIOS芯片、声卡芯片、网卡芯片等。

接口类:PS/2接口、USB接口、串行接口、并行接口、S-ATA接口、IDE接口等。

引脚类别:外接面板引脚、外接音频引脚、散热器风扇引脚等。

电源部分:电源插座、CPU电源电路、内存电源电路等。

其他组件等等。

以ATX结构主板为例，下面介绍主板上的主要组件及其功能，如图3-3所示。

1.印刷电路板基板

4层PCB和6层PCB的结构如图3-4所示。蛇行线，如图3-5)。

2.中央处理器插座

目前主流的CPU插座有两种:一种是Intel的LGA775和LGA1366插座；第二，AMD的AM2/AM2+/AM3插座。

3.主板芯片组

4.总线插槽

新主板上只有PCI插槽和PCI-E插槽，如图3-10所示。

5.内存插槽

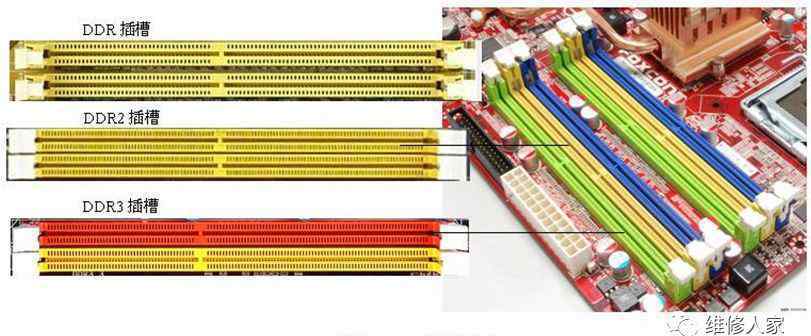

目前比较流行的内存模块有DDR SDRAM、DDR2 SDRAM、DDR3 SDRAM，也有三个对应的内存插槽，如图3-11所示。

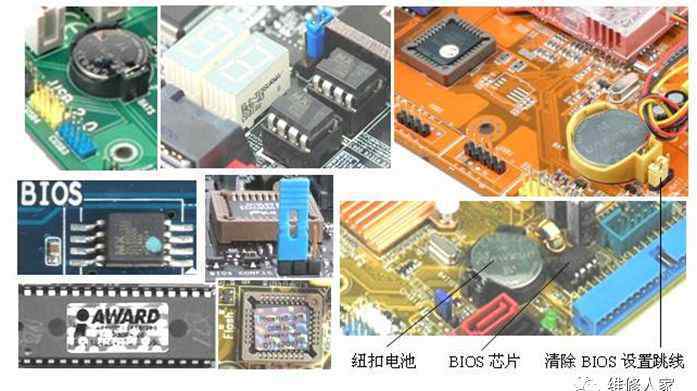

6.基本输入输出系统单元

常见BIOS芯片的外观如图3-12所示。

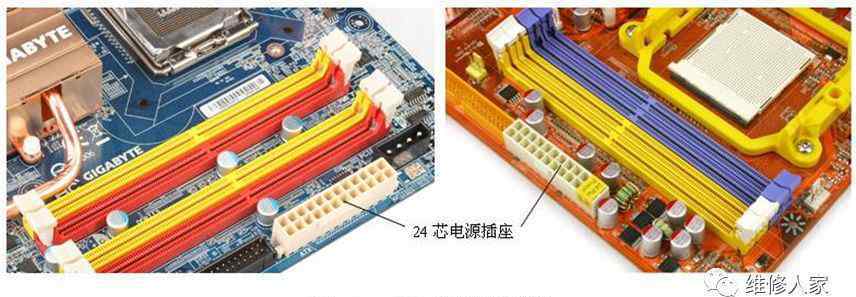

7.主板电源插座

主板电源插座如图3-13所示。

8.中央处理器电源单元

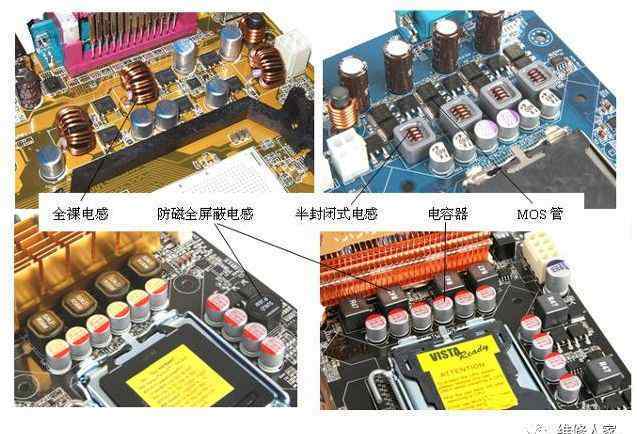

电感分为裸电感、半封闭式电感和防磁全屏蔽电感，如图3-14所示。

9.串行ATA、集成开发环境和FDD接口插座

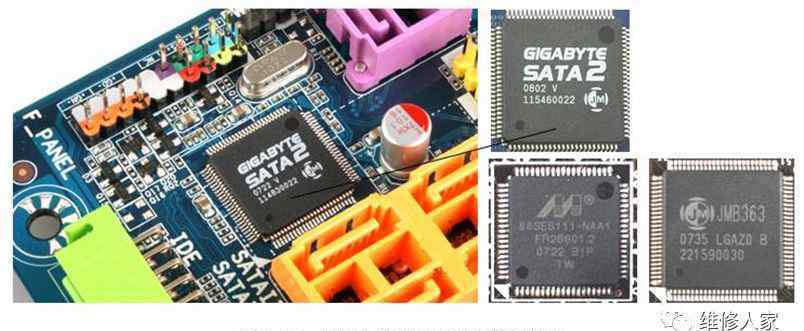

主板上常用的SATA扩展芯片有GIGABYTE SATA2、Marvell 88SE6111、JMB 363等。，如图3-16所示。

10.IEEE 1394控制芯片

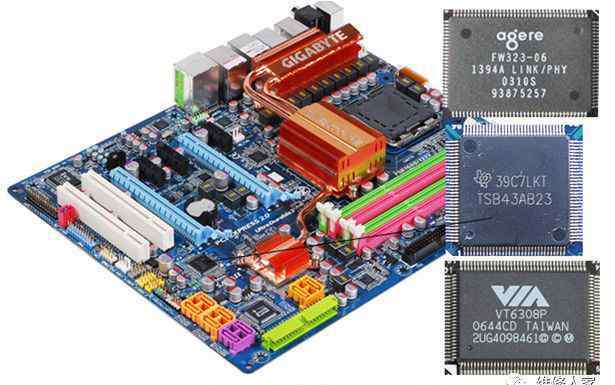

常见的IEEE1394控制芯片有德州仪器的TSB43AB22A和TSB43AB23，VIA的VT6306、VT6307和VT6308，Agere的FW232-06等。，如图3-18所示。

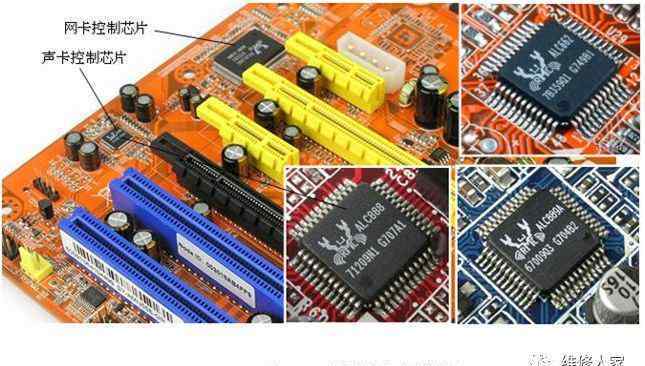

11.音频控制芯片

对于集成了AC'97软声卡的主板，在PCI插槽顶部的主板上可以看到一个小的AC'97芯片，如图3-19所示。

12.网卡控制芯片

很多主板都集成了具有网卡功能的芯片，主板上常见的网络芯片主要有三家厂商。

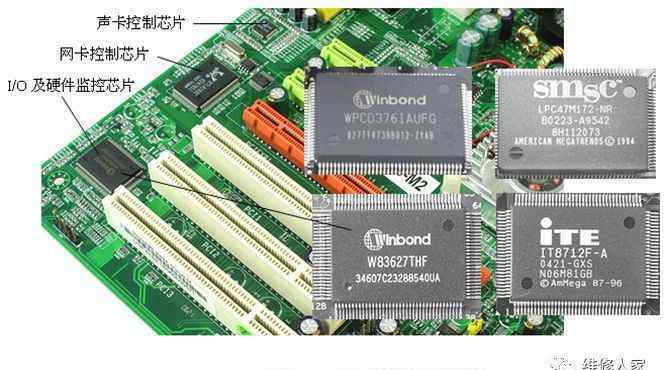

13.输入输出和硬件监控芯片

I/O芯片一般位于主板边缘，如图3-21所示。

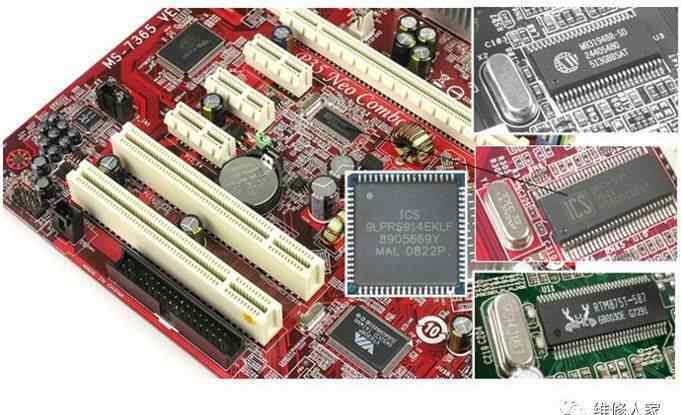

14.时钟发生器

如图3-22所示，是主板上的晶振和时钟发生器。

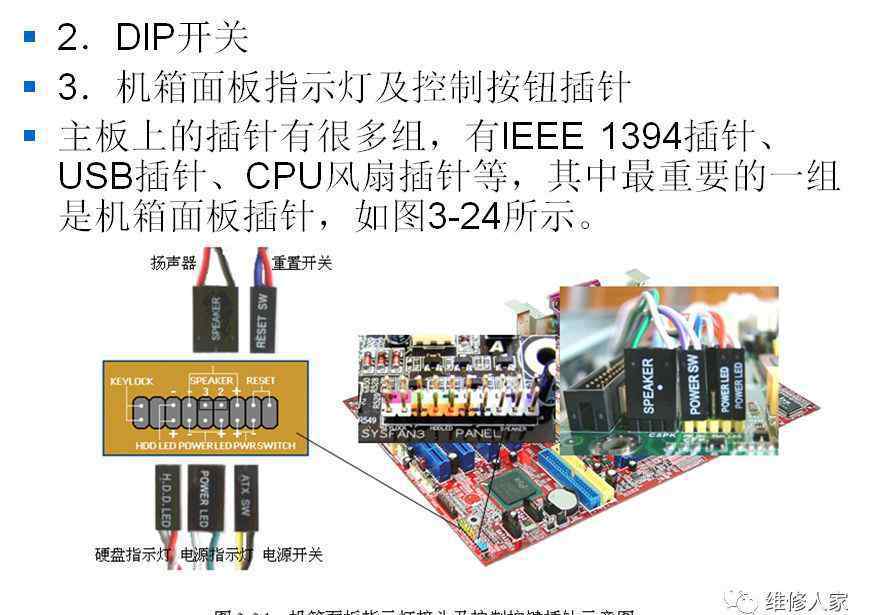

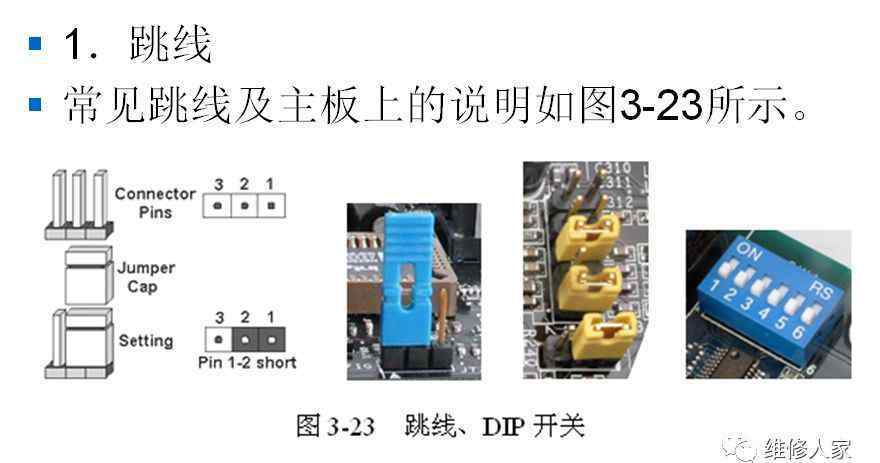

15.跳线、双列直插式开关和引脚

机箱面板上的电源开关、复位开关、电源指示灯和硬盘指示灯都连接到引脚组。连接器组的用途见表3-1。

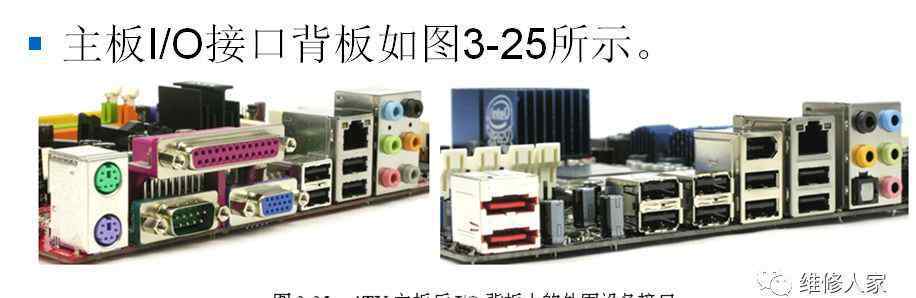

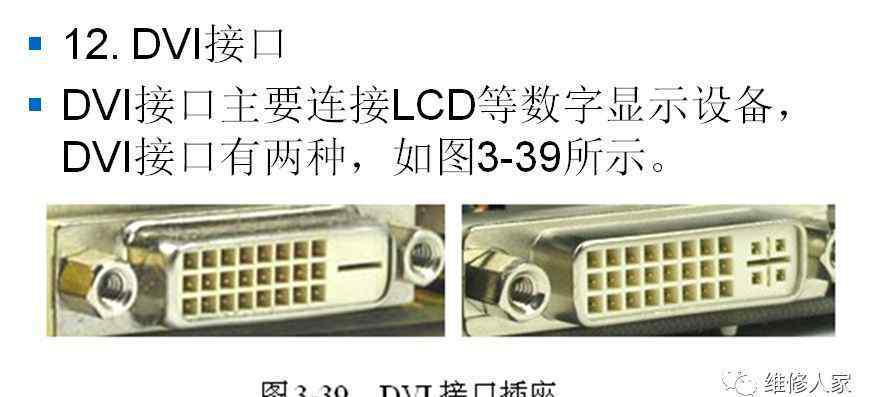

16.外部接口

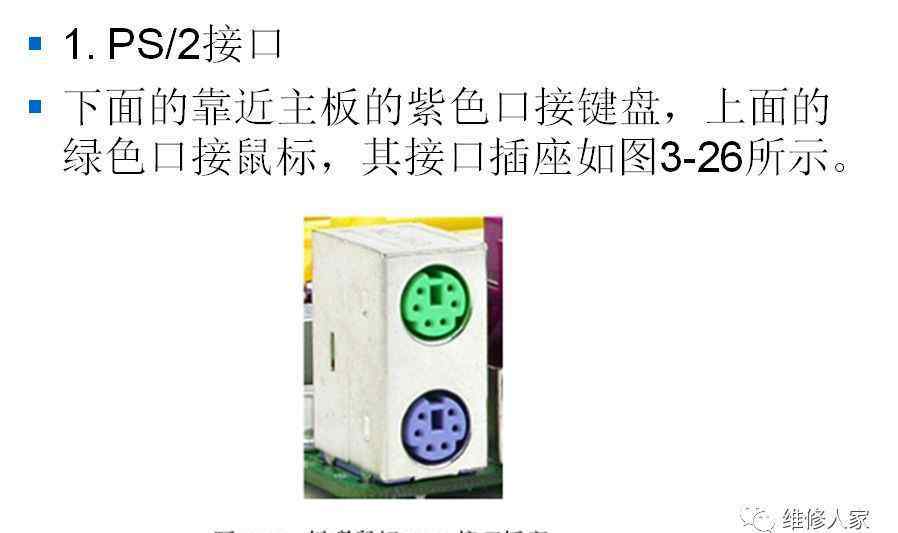

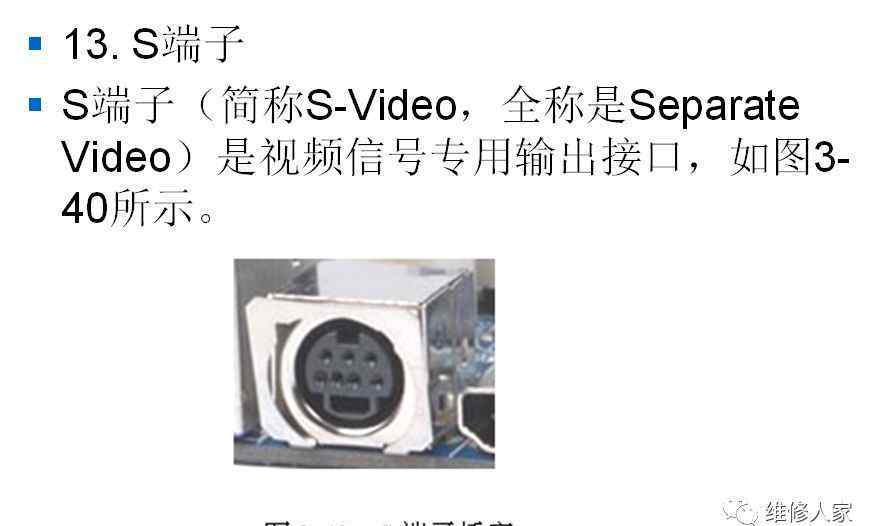

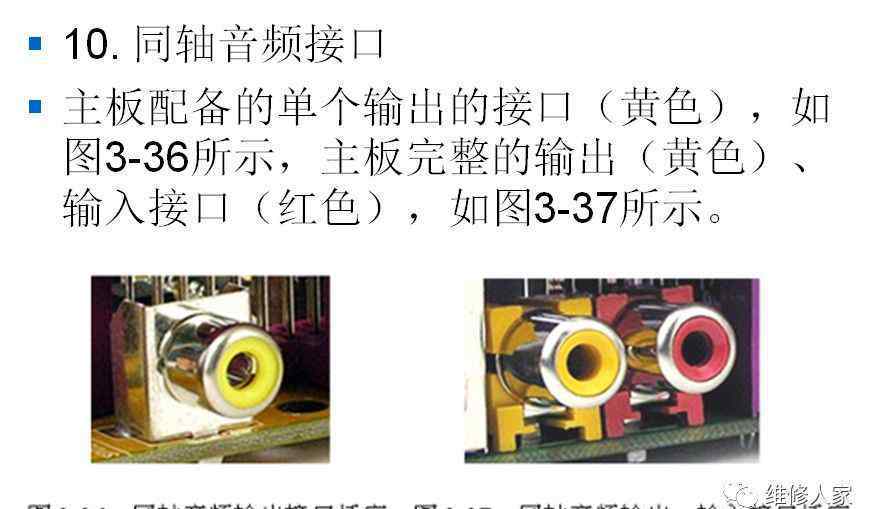

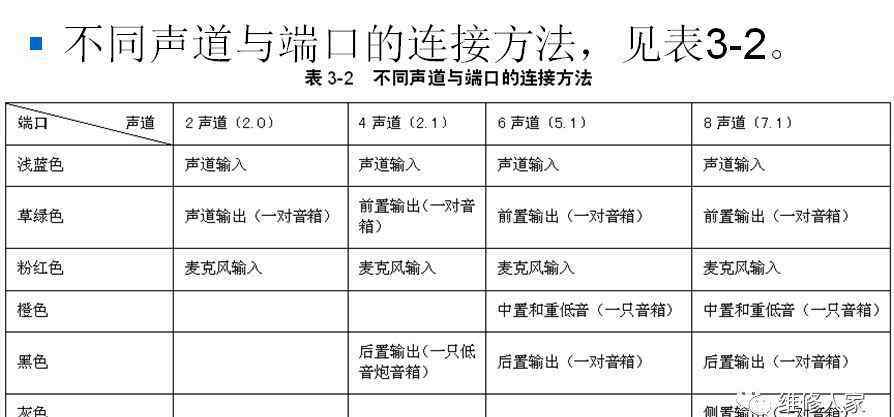

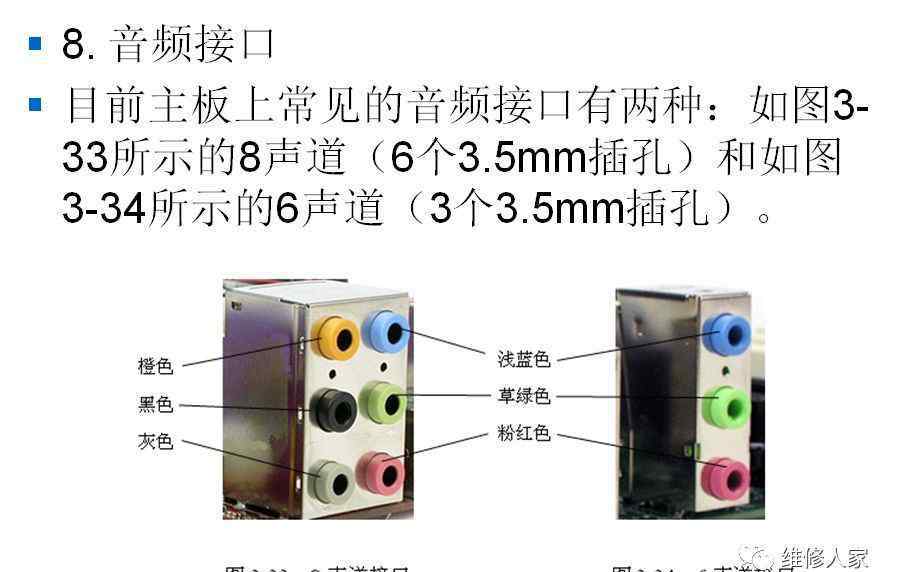

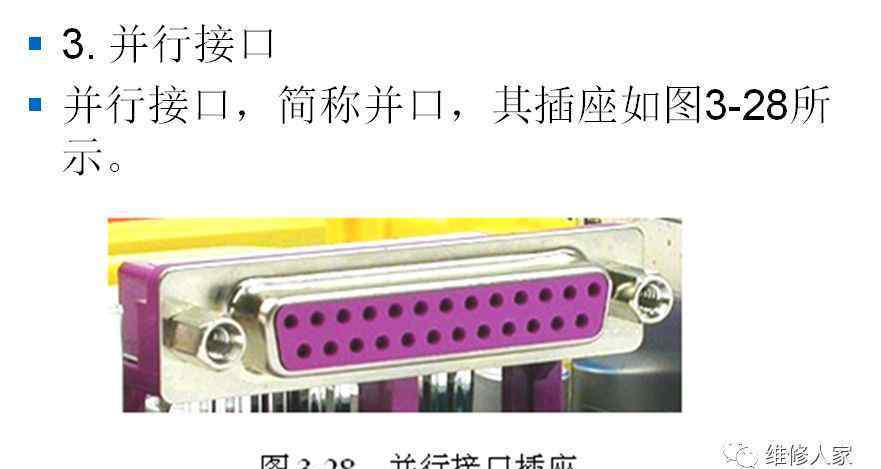

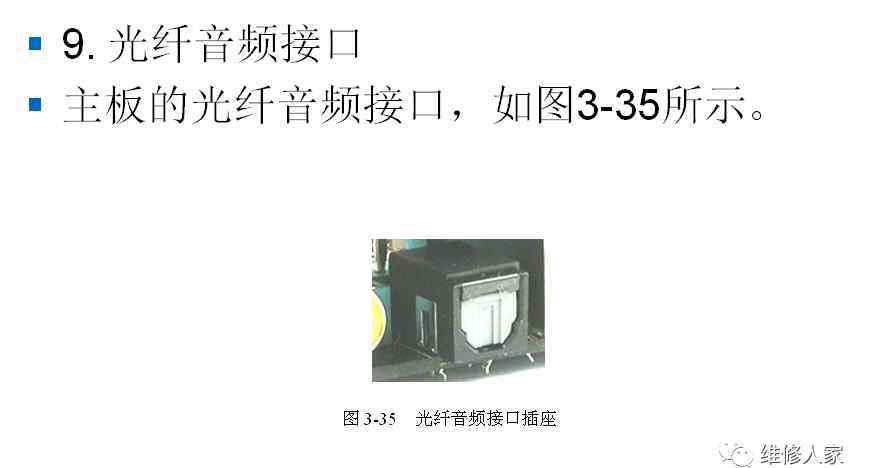

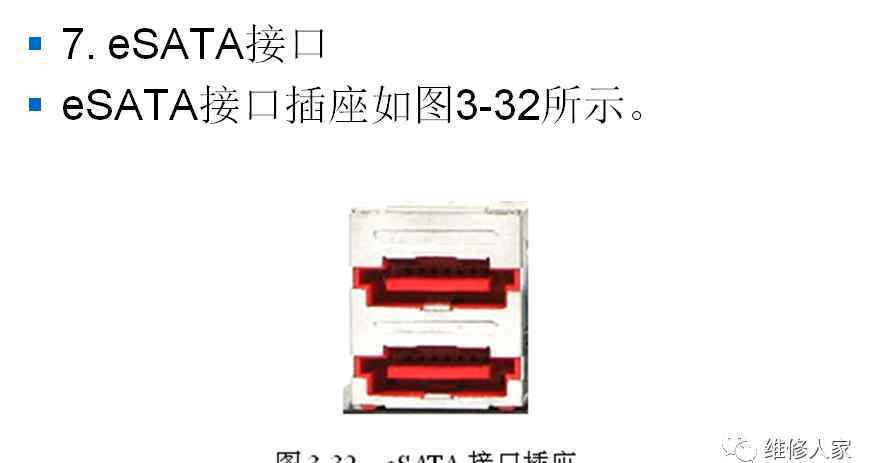

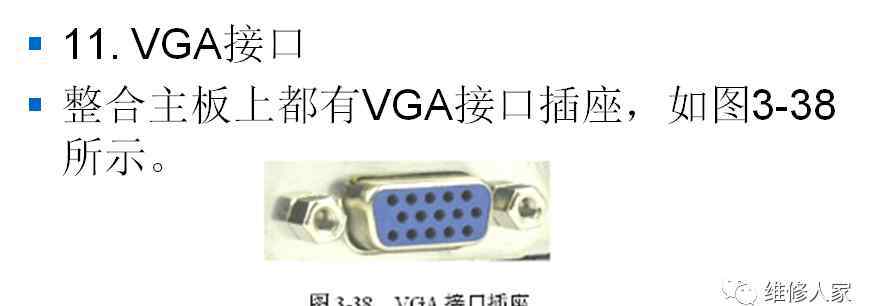

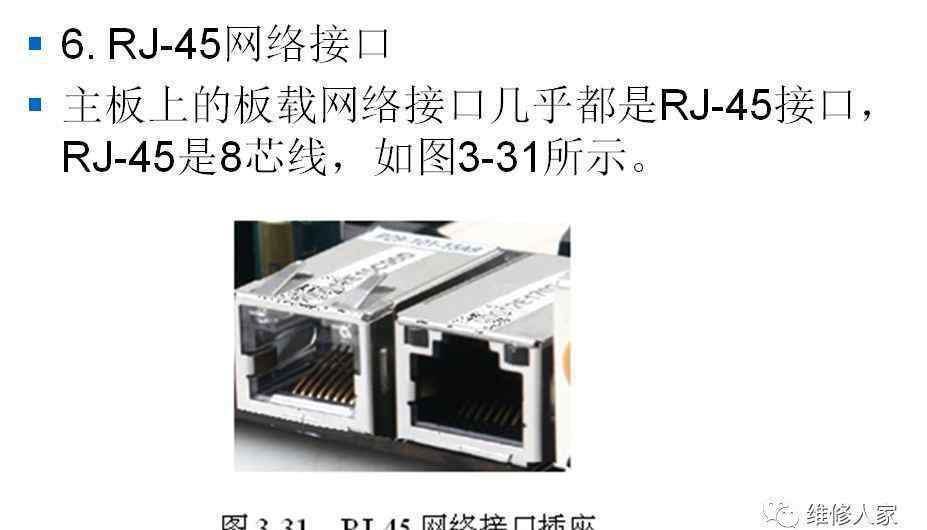

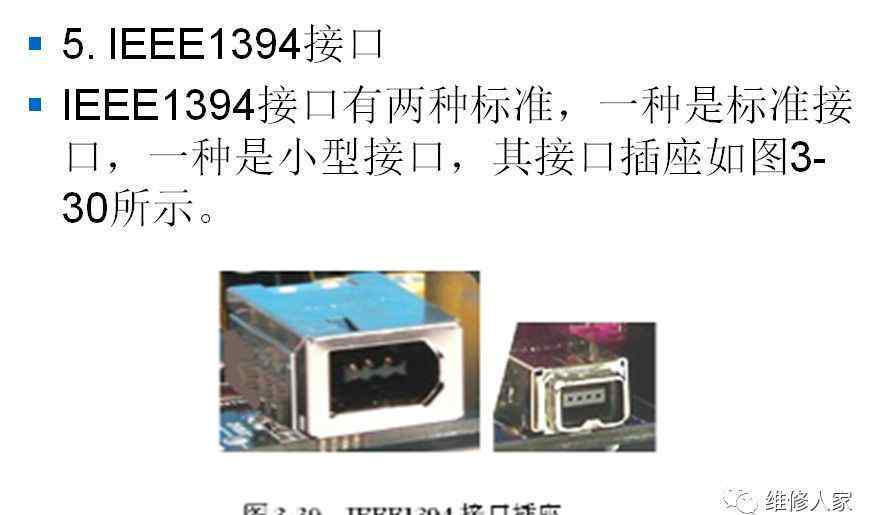

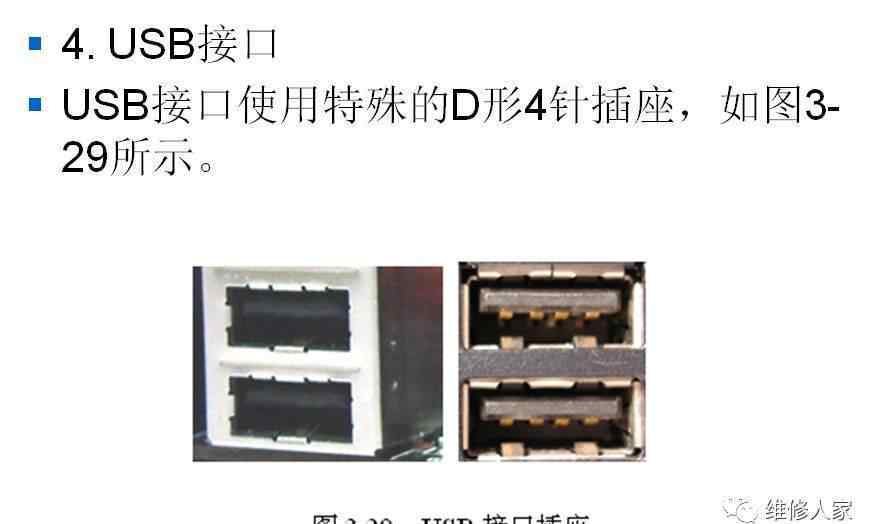

浅蓝色:音源输入口。连接录音机和音响等音频输出终端。

草绿色:音频输出端口。连接耳机、扬声器等音频接收设备。

粉色:麦克风端口。连接到麦克风。

橙色:中央或低音炮端口。

黑色:后环绕扬声器端口。

灰色:侧面环绕扬声器端口。
