压阻式压力传感器的工作原理:当传感器处于压力介质中时，介质压力作用在波纹膜片上，其中硅油受压，硅油感应膜片对半导体芯的压力。被压缩后，其电阻值发生变化，电阻信号通过导线引出。不锈钢波纹膜片外壳可以感知压力，保护芯子，因此压阻式压力传感器可以感知腐蚀性介质中的压力信号。

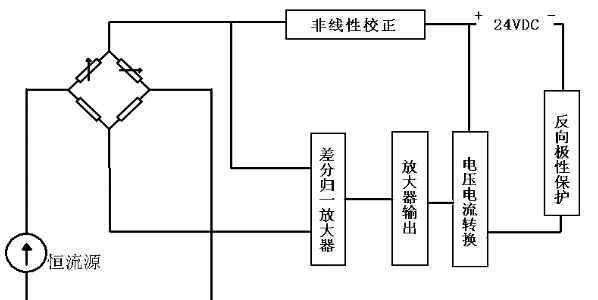

压阻式压力传感器通常通过导线连接到惠斯通电桥。平时敏感芯上没有施加压力，电桥处于平衡状态(称为零位)。当传感器受压后芯片电阻发生变化时，电桥就会失去平衡。如果给电桥加一个恒流或恒压电源，电桥就会输出一个与压力相对应的电压信号，使传感器的电阻变化通过电桥转换成压力信号并输出。在大多数压力传感器中，四个电阻值相等的电阻条是通过制造集成电路形成的，它们被连接并雕刻成惠斯通电桥。惠斯通电桥采用恒流电源，使电桥输出不受温度影响。惠斯通电桥检测电阻值的变化，经过差分放大器和输出放大器放大，再通过电压电流转换转换成相应的电流信号。电流信号由非线性校正回路补偿，产生4 ~ 20 mA的标准输出信号，线性对应输入电压。
为了减少温度变化对铁芯电阻值的影响，提高测量精度，压力传感器采用温度补偿措施，使其零点漂移、灵敏度、线性度和稳定性等技术指标保持在较高水平。
上海朝晖相关产品如下:
PT124B-11X刚性棒系列高温熔体压力传感器/变送器系列
PT124B-12X软管系列高温熔体压力传感器/变送器系列
PT124B-112刚性棒替代进口高温熔体压力传感器/变送器系列
PT124B-123软管取代进口高温熔体压力传感器/变送器系列
PT124B-21X工业常温系列压力传感器/变送器系列
PT124B-22X液位变送器系列
PT124B-28X工业防爆压力变送器系列
PT124Y-61X高温熔体隔膜压力表系列
PT124Y-62X卫生隔膜压力表系列
PT124B-25X工程设备专用压力变送器系列(盾构机)
PT124B-23X空空调、冰箱和压缩机专用压力变送器系列
汽车用PT124B-24X系列压力变送器
WR-20X工业温度传感器系列
BP10X防爆阀系列
