6.通过电网的水头损失

假设:网格条的横截面是矩形的,所以k是3

5.栅格凹槽和出口通道之间连接处的变窄部分的长度

6.通过电网的水头损失

假设:网格条的横截面是矩形的,所以k是3

因为w >: 0.2 m3/d,所以建议使用机械格栅除渣

第三,沉砂池

本设计采用曝气沉砂池,为污水的后续处理做准备。推荐两套沉砂池。每组设计流量为q = 0.243m3/s。

水池总有效容积:t =分钟。

水流截面积:

沉砂池有两个格栅,有效水深为2.00米,单个格栅宽度为1.2米

池长:

每小时所需气体量q:

将m3污水所需的空气量设定为d = 0.2m3。

q = 0.2×0.243×3600 = 174.96 m3/h = 2.916 m3/min

沉砂池所需容积:

沉砂池上口宽度

4.所需的污泥量

通过去除水中的悬浮固体计算

在设计中,如果中间配水渠的超高为0.3m,则总渠高为1.0+0.3 = 1.3m。

曝气池出水设计

曝气池出水采用矩形薄壁堰,从水中落下,堰上有水头

13.污泥排放装置

沉淀池采用周边驱动刮泥机,线速度2-3m/min。刮泥机底部设有刮泥机和吸泥管。污泥通过静水压力被吸入污泥罐,并沿着入口竖井中的污泥排放管排出罐外。

排泥管直径500mm,回流污泥量179.2L/s,流量0.92m/s。

14.集配井的设计计算

配水井中心管直径

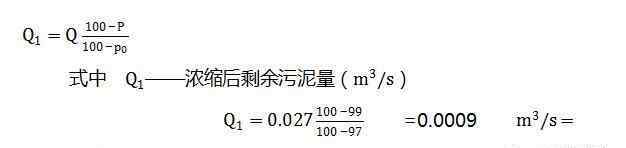

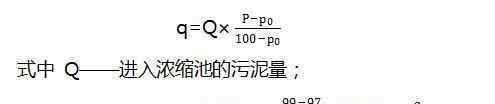

浓缩后剩余污泥量

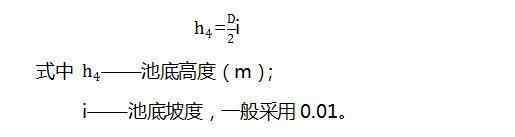

池底高度

径向沉淀池采用中心驱动刮泥机,池底需要做成1%的坡度。刮泥机连续旋转,将污泥推入污泥斗。池底高度

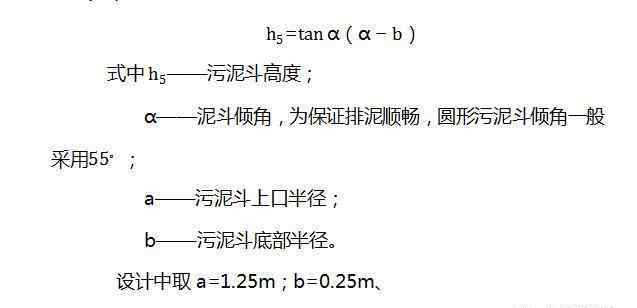

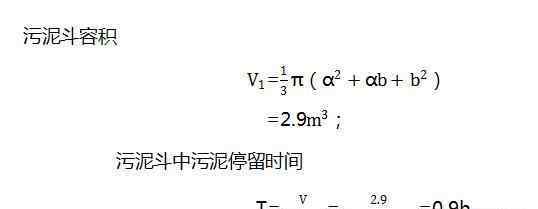

污泥斗容积

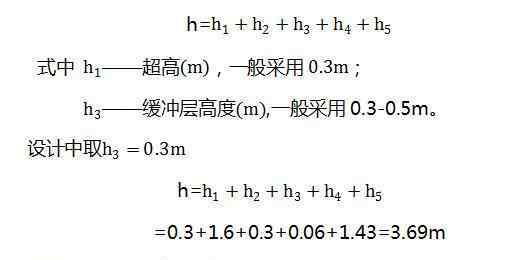

浓缩池总高度

浓缩后分离的污水量

、溢流堰

浓缩池溢流堰出水通过溢流堰进入出水槽,然后流入出水管排出。出水流道流量q=0.0018m3/s,出水流道0.2m,水深0.05m时流速为0.18m/s..

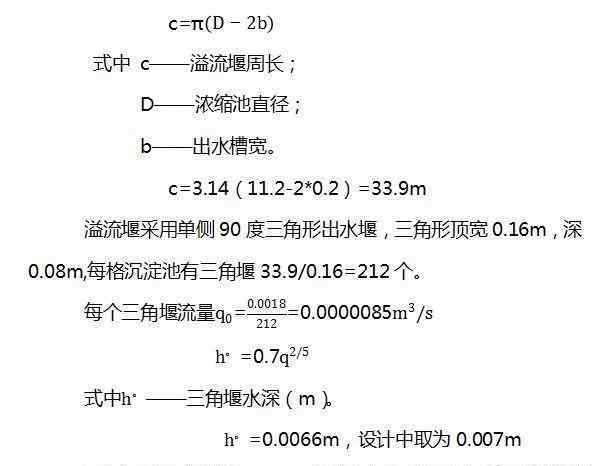

溢流堰周长

、溢流管

溢流水量为0.0018m3/s,溢流管径DN100mm,流速v = 0.23m/S。

、刮泥装置

浓缩池采用中心驱动的刮泥机,刮泥机底部设有刮泥机,将污泥推入污泥斗。

、泥浆管

剩余污泥量为0.0009m3/s,污泥量很少,因此污泥管道最小直径为DN150mm。间歇地将污泥排入污泥储存罐。

4.泥浆储存池

污泥储存池用于储存来自初沉池和浓缩池的污泥。由于污泥量少,本设计采用污泥储罐,污泥储罐采用立式沉淀池结构。

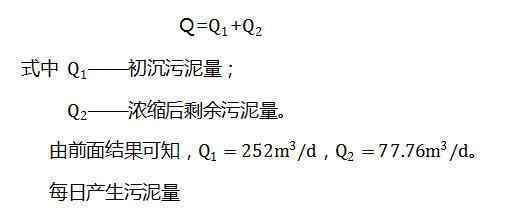

、泥浆储罐进泥浆的设计

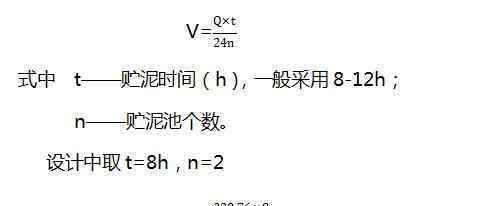

泥浆储罐容积

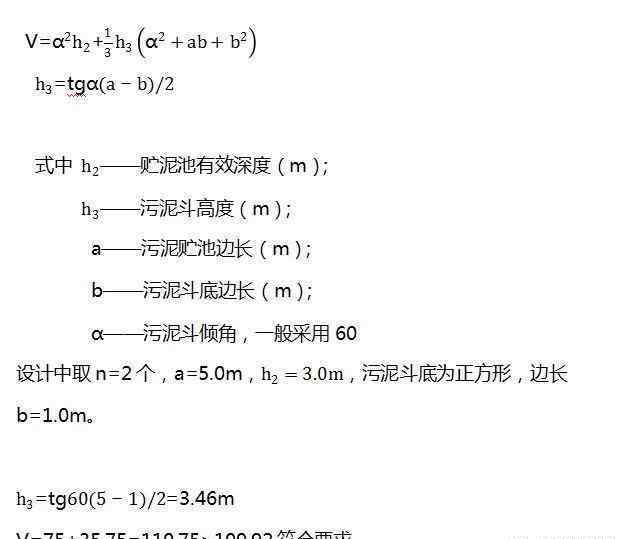

泥浆储罐的设计容积

泥浆储罐高度:
