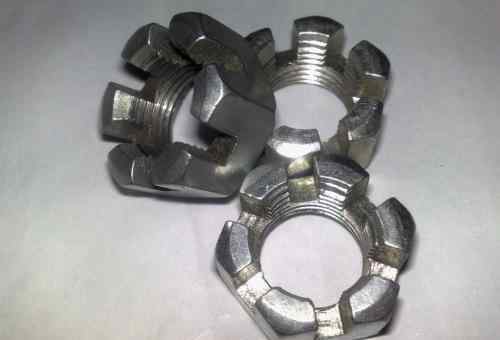

开槽螺母的作用是通过穿过前后轮轴的紧固螺钉固定车辆的前后轮轴，使车架和轮胎固定在一起。

开槽螺母的作用是通过穿过的紧固螺钉固定车辆的前后轴，使车架和轮胎固定在一起。为了防止螺母松动，开口销必须通过开槽螺母的槽来固定，而开口销必须通过轴螺钉的中间来固定开槽螺母。通常轴螺丝两端都需要钻孔。孔的直径和开槽螺母的槽宽和槽深决定了开口销的选择。当选定的轴螺钉、开口销和开槽螺母都匹配时，螺母将通过轴螺钉固定前轮和车架，开口销将通过轴螺钉的孔紧固件固定开槽螺母，这样开槽螺母就不会松动，车辆在移动时也不会松动。

开槽螺母的测绘步骤

1.准备以下测绘工具；游标、铅笔、橡皮、纸、粉笔、螺纹规、螺距样板规；

2.观察开槽螺母的形状，用铅笔画出螺母的正视图、左视图的中心线、正视图和左视图；主视图为非圆形视图，左视图为圆形视图，主视图为全截面视图；

3.测量螺母各部分的相关尺寸，如螺母的厚度、相对的六边形，找到与螺纹尺寸相匹配的螺纹规，用螺纹规的通端测量螺纹直径，如果没有螺纹规，用粉笔做一个小于螺纹内孔的圆棒，伸入螺纹孔中。粉笔抵靠在螺纹的一侧，以粉笔为轴，轻轻转动螺母抵住粉笔，在粉笔上复制螺纹轮廓，测量一个槽的宽度和深度；

4.在图纸上标出测量尺寸。

开槽螺母的国家标准

方螺母GB 39-88丙级

GB /T41-2000丙级六角螺母

六角厚螺母GB 56-88

蝶形螺母GB 62-88

环形螺母GB 63-88

组合螺帽GB 802-88

球形六角螺母GB 804-88

紧固螺母GB 805-88

滚花高螺母GB 806-88

薄滚花螺母GB 807-88

小六角超平细齿螺母GB 808-88

插入圆螺母GB 809-88

小圆螺母GB 810-88

圆螺母GB 812-88

端面带孔圆螺母GB 815-88

侧面带孔圆螺母GB 816-88

带槽圆螺母GB 817-88

1型非金属嵌件六角锁紧螺母GB /T 889.1-2000

1型非金属嵌件六角锁紧螺母细齿GB /T 889.2-2000

螺帽GB 923-88

1型六角螺母GB /T 6170-2000

1型六角螺母细齿GB /T 6171-2000

六角薄螺母GB /T 6172.1-2000

非金属嵌件六角锁紧薄螺母GB /T 6072.2-2000

六角薄螺母细齿GB /T 6173-2000

无倒角六角薄螺母GB /T 6174-2000

2型六角螺母GB /T 6175-2000

2型六角螺母细齿GB /T 6176-2000

六角法兰螺母GB /T 6177.1-2000

六角法兰螺母细齿GB /T 6177.2-2000

1型六角开槽螺母-等级a和b GB 6178-86

1型六角开槽螺母-c级GB 6179-86

2型六角开槽螺母-等级a和b GB 6180-86

六角开槽薄螺母.等级A和等级B

GB /T 6182-2000第2类非金属嵌件六角锁紧螺母

非金属嵌件六角法兰锁紧螺母GB /T 6183.1-2000

非金属镶六角法兰面锁紧螺母细齿

1型全金属六角锁紧螺母GB /T 6184-2000

2型全金属六角锁紧螺母GB /T 6185.1-2000

2型全金属六角锁紧螺母细齿GB /T 6185.2-2000

GB/T 6186-2000 9级2型全金属六角锁紧螺母

全金属六角法兰锁紧螺母GB /T 6187.1-2000

全金属六角法兰面锁紧螺母细齿

GB 9457-88 1型六角开槽螺母a、b级细齿

GB 9458-88 a、b级2型六角开槽螺母细齿

GB 9459-88六角开槽薄螺母a、b级细齿

《焊接方螺母》GB /T 13680-92

焊接六角螺母GB /T 13681-92

平铆钉螺母国标17880.1-1999

埋头铆钉螺母

小沉头铆钉螺母

120小沉头铆钉螺母

平头六角铆钉螺母

精密机械用六角螺母
