cad图框怎么画 CAD 如何绘制标准图框？

首先需要了解常见纸张尺寸的国家标准。下图列出了A0、A1、A2、A3、A4的国家标准。一般图纸需要预留装订边，表中空格2是指预留装订边时，图纸区域与图框之间的距离。

如何用CAD绘制标准图框？

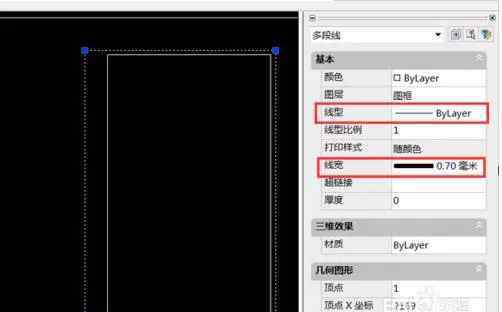

选择外部边界，右键单击以设置属性，并将线型设置为线性，线框设置为0.7毫米

内边框可以根据情况设置，线框可以设置得更大，更明显，更美观。

如何用CAD绘制标准图框？

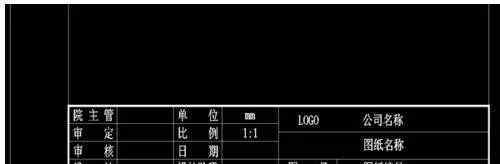

接下来，画标题栏。这里没有统一的标准，但一般是根据实际情况设定的。标题一般需要包含公司名称、图纸名称、图纸编号、图例、图纸单位、日期、设计师等信息。

如何用CAD绘制标准图框？

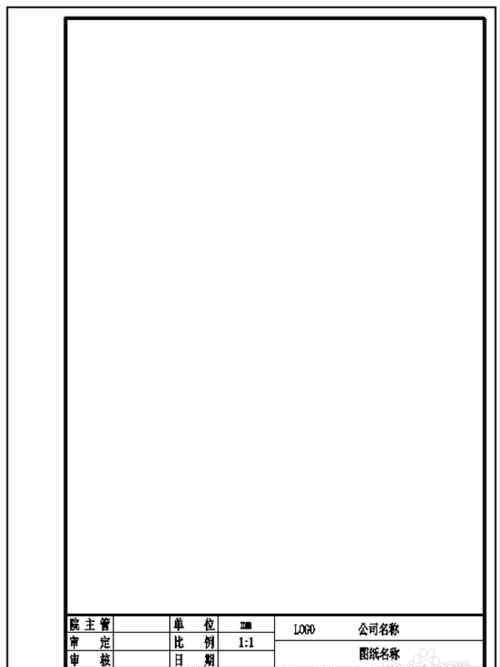

最终效果如图。各种图框可以保存在模板文件中，也可以作为块使用。

有关注意事项

以上描述了A4纸的常用方法。其他方法，如A4纸横卧，上侧装订位置等，需要根据实际需要绘制

其他尺寸的图纸:A0、A1、A2、A3的绘制方式与A4相同，可以举一反三。
