接电线正确接法图解 电工必备 最全的电线接头接法图解，步骤工艺讲解，非常值得收藏

这种技术很简单。我得小题大做。我看了昨天的电视节目，一个国家的标致建筑有300米高。警方最初认为是短路或电线打火造成的。这方面我懂。线路如何以及为什么会打火短路，以及他的标准做法，如果同行认为有问题请指正。我要在这里拍一些照片，请看看。

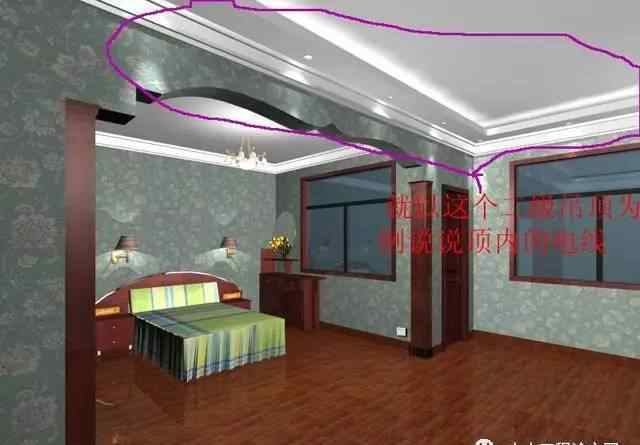

顶部是二级天花板。我就以他为例来说说高层的线材练习

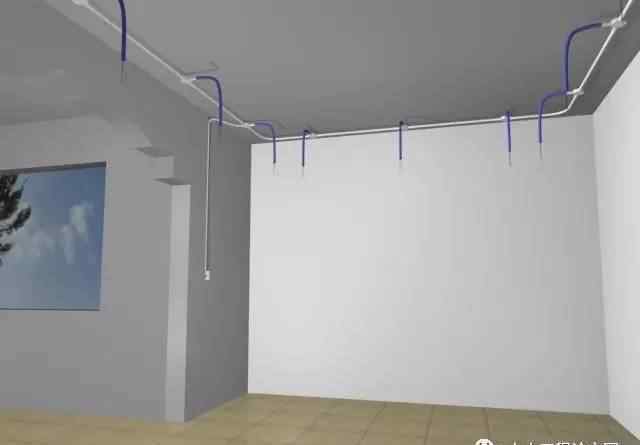

提醒大家，每根电线都必须交叉保护筒灯的尾端，因为需要弯曲和移动，筒灯由蛇皮管保护。

提醒大家，每根电线都必须用细管保护

筒灯尾端有蛇皮管保护，因为需要弯曲移位。

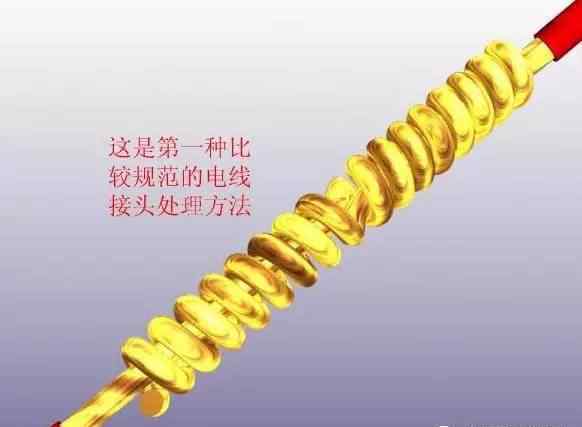

常见的导线接头都是这样连接的，以保证导线接头不出现打火、短路、接触不良的现象。这是施工标准，每个电工都要做。

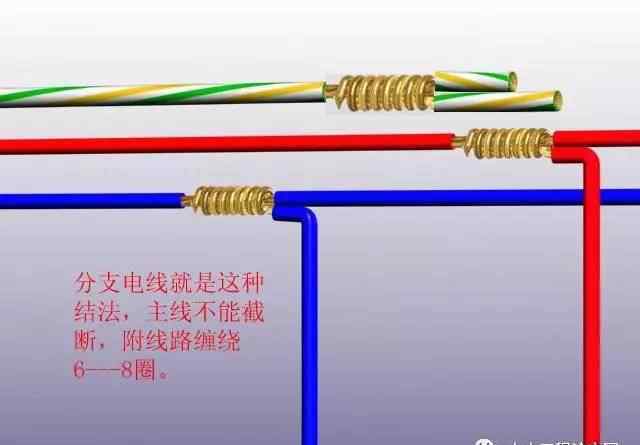

这是第二种方法，施工规范中也有规定。我一直在做这个。多年来我都小心翼翼的声明支线就是这个连接，主线不能切断，辅助线绕主线绕6-8圈。导线打火、短路、接触不良现象非常严重，处理起来非常简单。电线打火和短路是由于缺少正确的连接器造成的。当连接器松动时，高负载电流通过时会产生电离子。电离子的相互排斥看起来像是电焊的焊接模式，同时温度升高。而且很快，能卡就通电，不能通电就形成短路。

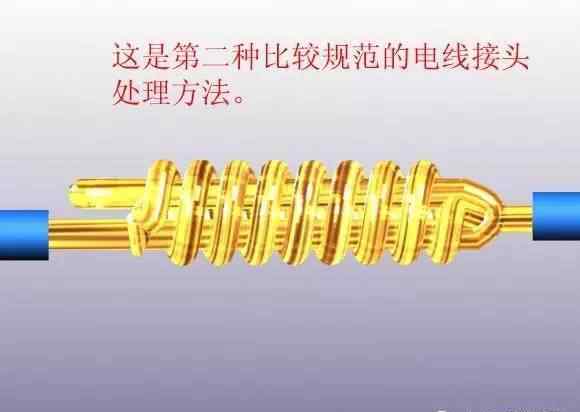

这是第二种做法，施工规范中也有规定。我做这个很多年了，我会详细解释

支线就是这样的连接，主线无法切断，辅助线绕主线缠绕6-8圈。导线打火、短路、接触不良现象非常严重，处理起来非常简单。电线打火和短路是由于缺少正确的连接器造成的。当连接器松动时，高负载电流通过时会产生电离子。电离子的相互排斥看起来像是电焊的焊接模式，同时温度升高。而且很快，能卡就通电，不能通电就形成短路。

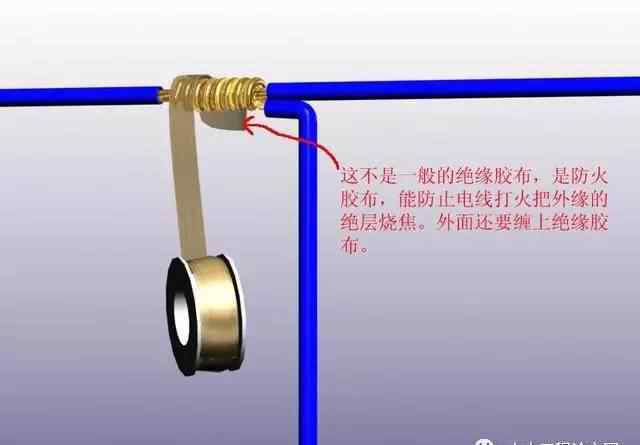

目前如果研究连接器的话，电线要用防火胶带包裹，其作用是防止电烧坏东西，这在吊顶中非常重要，特别是现在很多吊顶材料使用木龙骨，这就更需要做了。我工作的时候用。

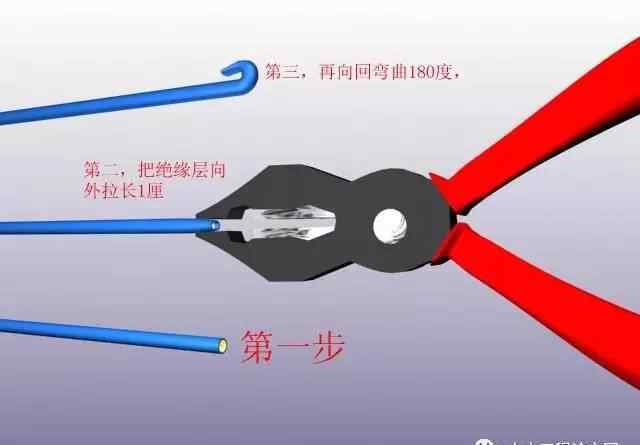

每根电线的末端都应该这样处理，这样可以有效避免触电的危险，也可以从细微之处看出工人的工作是否专业

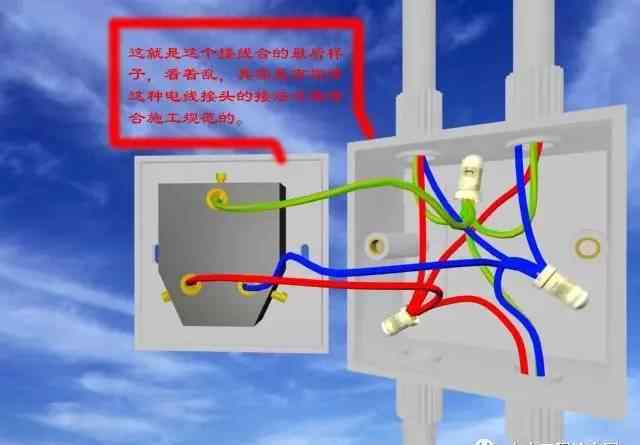

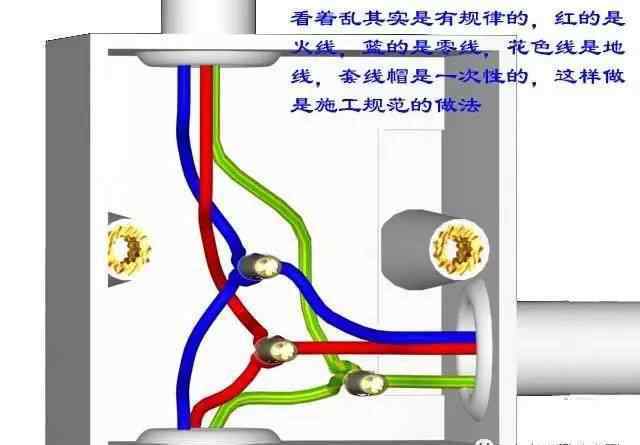

电线的故障，如点火、短路、接触不良等。不仅在接头中，而且在接线盒中。新房有很多水电没问题的现象，现在装修后问题来了。先说一下电线盒里内丝的连接方法。看混沌其实是有规律的，红色是火线，篮子是零线，花是地线，线帽是一次性的。有些工人打开线，简单地用胶带处理，这是不正确的。

上丝箱中的接头处理如下:

这是线路中有外部电源时的连接方式。这是电线接头通常的连接方法，以确保电线接头不会出现打火、短路和接触不良的现象。支线就是这种连接方式，主线不能切断，辅助线绕主线缠绕6-8圈。

所以大家要注意地线的重要性，拔插座的时候不要忘了地线。

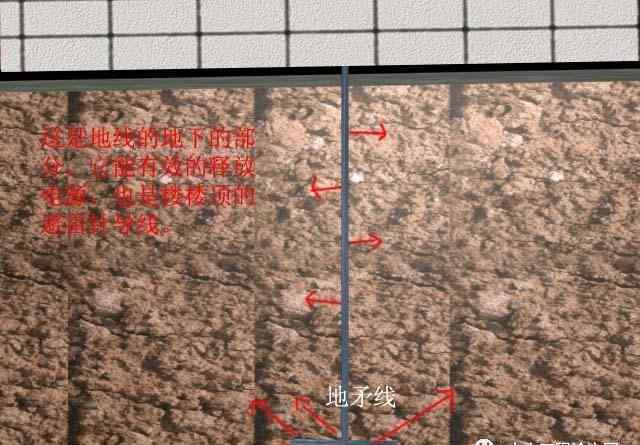

当电气设备中有电线、短路、带电套管时，接地线可以向下穿过电源，输入大地，展开，保护人和机器的安全。

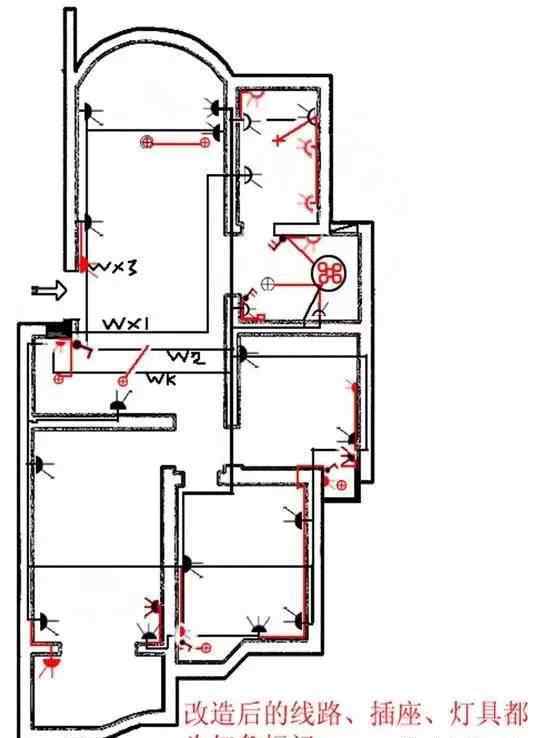

当电工包括；高、低压、电工完工后，必须有一张高压布置图、一张低压布置图、一张工程造价清单、一张保修证。下面是高压变换图。

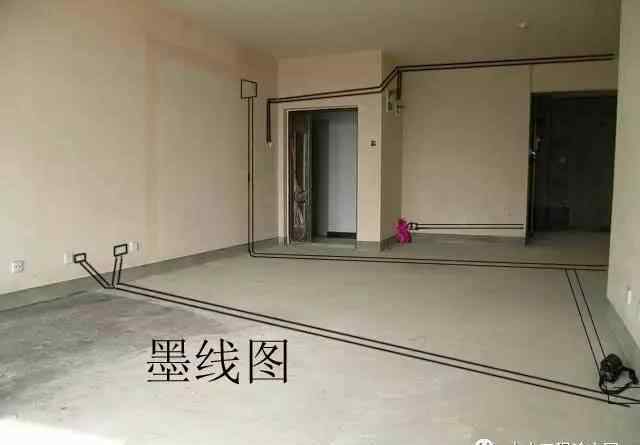

说到家装电工第二步，先说家装电工第三步。第三步；当然，现有强电弱电开关插座的综合布置，也是在你设计图纸上到墙的过程中。强电流和弱电流没有冲突。这里有一个规则；1.弱电和强电可以在一个槽内，但不能在一个线管内。2.强电流和弱电流插座之间的距离至少应为30 cm。3.管线的美观是基于最短的距离和最小的弯曲，科学、经济、合理。4.现在很多做地暖的人都要尽量靠墙地下布线。因为地暖的热量会加速电线老化。现在你可以在墙上弹粉笔线了。这里建议你先打弱电和强电的粉笔线痕迹，但是开槽的时候要按照强电接着弱电的顺序一步一步来，不要混淆。如果墙内有空管线，最好使用，因为每开一米都有损坏管线的风险。所以我做项目的时候一直想找物业公司提供的图纸，所以以后割线槽的时候不会把原来的线管割了。

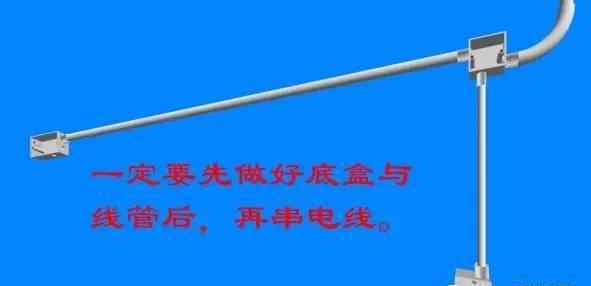

接下来我给大家讲讲家里换电的第四、五步；剪线槽是最好的工作，只是注意不要剪到墙上的线管。第五步；预埋管道、配线。这一步有几个规则；1，但槽的深度为线管的直径+1cm抹灰层；2、先做线管再跨线；3、线管内不得有接头；4、电线不能混淆；，零线地线；三条线最好用三种颜色，如果混淆会造成短路。螺母拧紧了，螺母不能少。布线从埋管开始。先剪断线管，用抱紧弹簧在拐角处抱紧。一般来说，你不需要肘部，只需要在底部的盒子上

下面是第一个连接。注意:家装中不要有接头，尤其是线管。如果有连接器，也应该在接线盒里。这是导线连接器通常的连接方法，以确保导线连接器不会出现打火、短路和接触不良的现象。

下面是第二种连接方式，多用于悬挂物品或相对高能的项目。主线不能断，操作线绕主线缠绕6-8周。天花板上有许多灯。这是连接方式，用防火胶带包着，作用是防止电火烧坏东西，在天花板上很重要。用绝缘胶带包裹外面。

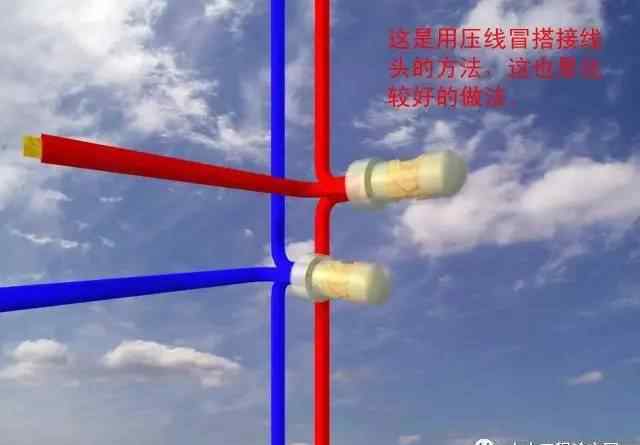

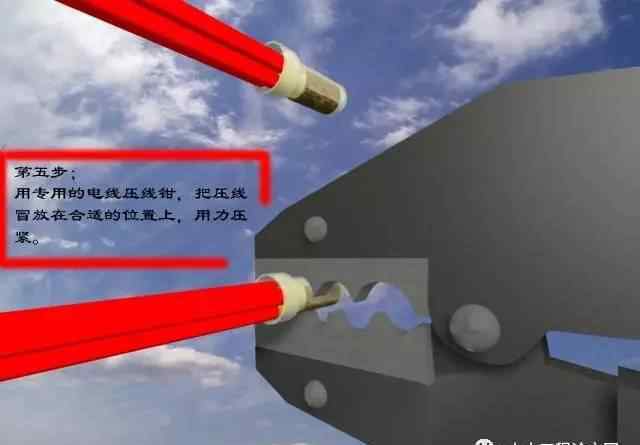

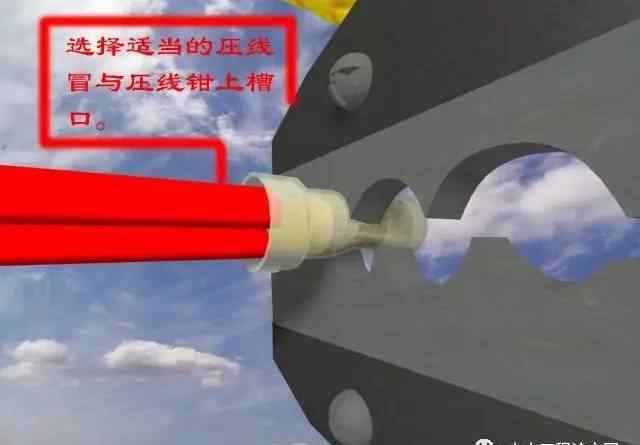

下面是第三种连接方式，就是压线方式。这个方法是最标准最实用的，但是需要专门的工具来做。压线装置的压线钳用于压线。将压线装置专用钳放在压线装置上，用力按压。此外，压线器的尺寸根据压线器的尺寸与线的数量有关。我们通常使用T4型，直径为毫米，可以压四根四平方毫米的线。

我们见过很多电线事故，一个是电线过载引起的，一个是电线接头松动引起的。接线盒中的连接器不符合规格。当电线没有负载时，什么也不会发生。只要按到开关上，就会跳闸，电线的接线盒“啪”几声就跳闸。这种现象都是由于导线接头不规则，负载下电压接触不良造成的。关于火线、零线、地线，为了使交流电源转换功能非常方便，通常采用三相四线的形式进行输电。三相三头称为相线，三相三尾连在一起称为零线。之所以叫零线，是因为在三相平衡的时候没有电流通过零线，然后直接或间接接地，与大地的电压接近于零。接地线是连接设备或电器外壳与大地的可靠线路，是防止触电事故的好方案。正常情况下，三根火线用红、黄、蓝表示，零线为黑色。在单相照明电路中，黄色一般表示火线，蓝色表示零线，黄绿色表示地线。有些地方，红色表示火线，黑色表示零线，黄色和绿色表示地线。地线和零线可以连在一起吗？此连接不安全，因此不允许。零线在变压器端接地。由于变压器到用户的零线有一定的电阻，所以用户端零线与大地之间的电压往往不为零。如果没有接地线，电器发生故障，零线或火线与电器的金属外壳连接，电器与大地之间的电压不为零，不安全。这时，如果零线断开，就很危险。接地线是用户附近接地的线路。正常情况下，带地电压为零。一根好的接地线与电器的金属外壳连接。电器发生故障时，可以保证外壳与地面之间的电压为零，从而起到安全保障作用。零线和地线合为一条线的话，如果这条线断了，电器的开关合上了，连正常的电器都会给整个外壳充电，很危险。因此，用电时，除了火线和零线外，带金属外壳的电器还应进行安全外壳接地。在实际应用中，给你三根线，一根是火线，一根是零线，一根是地线，如果三根线颜色相同的话！你怎么能看出区别呢？1.相线L的颜色应为红色、黄色和绿色；中性N色必须是黑色和蓝色；PE的颜色必须是黄色和绿色。2.钳形电流表会用电笔测量火线吗？相线和零线的电流相同，地线正常时没有电流。3.有电流流过零线；地线是用来保护的，正常运行时没有电流，只有发生短路和漏电时，所以要求接地电阻很小，设备端一般采用外壳保护接地。用电笔测量火线，将测试灯放在火线和另外两根电线中的一根上。如果灯亮着，表示零线。如果灯不亮。意思是地线。当接地线没有接地时，光测试方法是有效的。如果地线接地，不管接哪条线，灯都会亮。4.有电的时候，找火线应该不难。零线和地线很难区分。理论上讲，火线和零线之间的电压约为220伏，火线和地线之间的电压约为190伏。如果连接节能灯，亮度应该是可见的。亮自然是零线，仅供参考。火线和零线的区别是火线和零线都带电。如果两相电源接电器，那么一般感觉是电流流过导线。原因是如果人接触火线，一部分电流会通过人的身体，就像水管一样，中间有个龙头。零线不充电，因为电源的另一端接地。当我们接触地面上的中性线时，因为没有电位差，所以不会形成电流。所以有零线不带电的感觉。零线和火线本来都是来自电源，电流的正方向是从一个到另一个，经过外部设备，从另一端进入，形成回路。零线和火线的区别在于，电源的两个端子中有一个接地。2.接地线的接地电位为零。所用电器的最近点接地。3.零线的地电位不一定为零。零线最近的接地点在变电站或供电变压器处。4.有时候零线会让人通电。什么时候？当你的电炉不发热的时候，不要以为没有电就不会给人通电。不对！有可能是N线离你电器很远就断开了。当你用电压表测量的时候，你会发现电器的LN线就是市电的电压！5.地线是不会让人通电的，除非是很差，设计师不懂，或者产品是随便做的。6.如果你的电路中有零线和地线，你会发现其中有一个耐压很高的电容。接地零为什么不能短路？零地线短路时，如果火线和零线接反，整个柜体就相当于接了火线，会被充电。为什么火线和零线不能反接？在电器的内部设计中，中性线和接地线的电路会有所不同，比如火线会加保险丝。CISCO的设备如果部分倒置就不能启动。火线是相线的通称。。市电:指家用单相交流电，有效电压220伏。三相电力:指工业用电，相间电压380V。但相地电压为220V，是商用电源的模式。接地线:为了保护人身安全，所有带金属外壳的家用电器都必须接地，接地线的明显标志是黄绿色。绝对不允许地线和零线一起使用，因为零线的保险丝断了，会给家电外壳带来220V市电电压，造成人身伤害事故。不允许使用接地线空。接地线必须接地良好，接地电阻一般小于4欧姆。我们用万用表测试:1。停电时，接地线和零线的电阻应无穷大。如果电阻为0，接地线和零线并联。2.电器不接市电时，电源线的接地插头和外壳应电阻为零，否则接触不良。零线:通常在供电变压器处接地，同时在住宅单元的入户线处接地。零线完好时，零线与大地之间没有电压。火线:即三相电源的任意一相，其相对中性线和接地线的电压为220V，任意两相之间的电压为380V。正常情况下，同时流过火线和零线的电流相等。火线和零线的线径相同。颜色要求:火线红、绿、黄，零线浅蓝色，地线黄、绿。火线一般为红色或黄色或绿色，零线N线一般为蓝色，接地线一般为黄绿色或黑色。电灯开关应连接到火线上，以避免更换灯泡时触电。插座连接:左零线；右消防线；中间接地线；为了适应对电器的更高要求
