套筒连接 钢筋直螺纹套筒连接施工工艺标准

1适用范围

钢筋套筒连接适用于桥梁桩基主筋(螺纹钢筋)与墩柱(包括薄壁空核心墩)的连接。与钢筋焊接相比，钢筋套筒连接可以加快施工进度，降低工人的施工难度，进而保证钢筋间距和钢筋保护层的合格率。

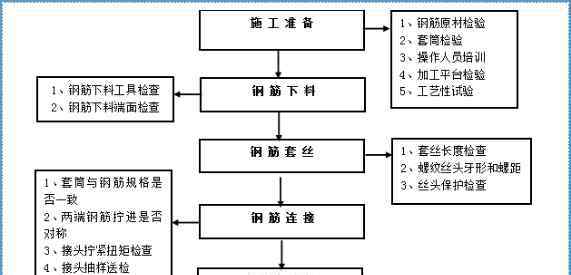

2工艺流程图

注:本流程图反映了一种合格的钢筋直螺纹套筒连接施工工艺。如果某道工序自检不合格，则不能进行下道工序的施工。

3主要技术参数

3.1钢筋连接采用焊接接头或机械连接接头。

3.2钢筋连接街应设置在内力较小的地方，并错开。对于焊接接头和机械连接接头，在接头长度段内，同一根钢筋上不得有两个接头。接头长度部分受力钢筋的接头横截面积占总横截面积的百分比应符合表1。

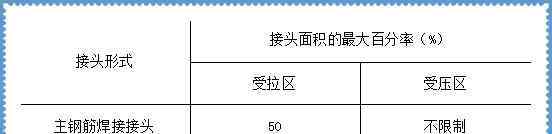

表1接头长度部分中钢筋接头面积的最大百分比

注:1。焊接接头的长度截面是指35d(d为钢筋直径)的长度范围，但不得小于500mm。

2.同一根钢筋上的接头应少一些

3.装配式结构接头处受力钢筋的焊接接头不受此限制。

3.3套筒应符合下列要求:

3.3.1套筒和锁紧螺母的材料应采用优质碳素结构钢或合金结构钢，表面不得有裂纹或其他缺陷。

3.3.2有产品质量证明。成品肠衣应分类包装存放，不得混淆和生锈。

4过程要求

4.1支架布置:穿线机主轴的中心线与放置在支架上的待加工钢筋的中心线一致，支架的搭设应保证钢筋的水平放置。

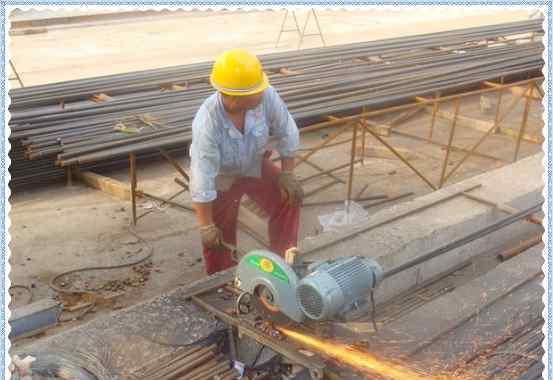

4.2钢筋下料:钢筋下料可采用钢筋切割机和砂轮切割机，不采用气割。切割钢筋时，要求切口端面与钢筋轴线垂直，不得呈马蹄形或偏斜，端部应拉直以便切割。

4.3钢丝护套:检查合格的线头，及时在一端套上塑料保护帽，另一端拧上相同规格的连接套，拧紧，按规格码放整齐，备用。

4.4钢筋连接

4.4.1钢筋连接前，应回收丝头上的塑料保护帽和套筒端部的塑料密封盖，并检查螺纹的完整性和清洁度。如果发现杂物或铁锈，应使用刷子进行清洁。

4.4.2连接接头后，应立即用油漆标记，以防渗漏。

4.5直接滚压螺纹加工

采用钢筋轧机(型号:GZL-32、GYZL-40、GSJ-40、HGS40等。)直接滚丝。该方法螺纹加工简单，设备投资少。但螺纹精度差，钢筋粗细不均造成螺纹直径差异，影响施工。

4.6挤压筋滚丝加工

用专用挤压设备的轧辊将钢筋的横肋和纵肋预压扁，然后滚压螺纹。目的是减少加强筋对成型螺纹的影响。这种方法可以在一定程度上提高螺纹精度，但仍然不能从根本上解决钢筋直径差对螺纹精度的影响，需要两套设备进行螺纹添加。

4.7剥肋滚丝加工

采用钢筋剥肋滚压机(型号:GHG40、GHG50)。钢筋的横肋和纵肋剥离切割后，钢筋轧制前的圆柱直径达到相同尺寸，然后轧制成型螺纹。该方法螺纹精度高，接头质量稳定，施工速度快，价格适中，发展前景广阔。

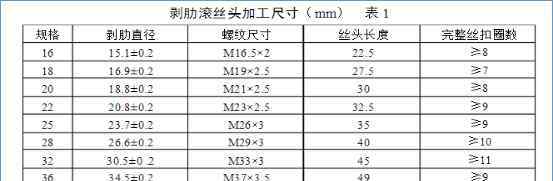

剥肋滚压头的加工尺寸应符合表1的规定。螺纹头的加工长度为标准套筒长度的1/2，公差为+2P(P为螺距)。

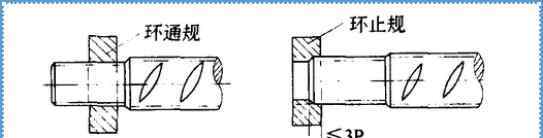

操作人员应按表1的要求检查丝头的加工质量，每10个丝头用道次和挡环规检查一次(图1)。自检合格后，由质检人员随机抽样检查丝头。一个工作班生产的丝头作为一个验收批，随机抽样10%，不少于10个。合格率低于95%时，抽检加倍；当复验合格率仍低于95%时，应对所有钢丝头逐一进行检验，不合格的钢丝头应切断，找出原因，并对螺纹进行再加工。

剥肋滚压丝头质量检验

4.8滚压直螺纹套筒

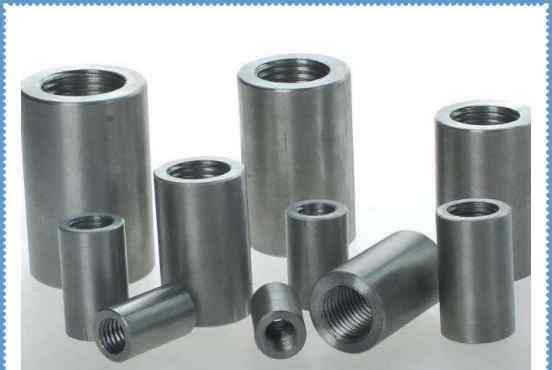

滚压直螺纹接头的连接套由优质碳素结构钢制成。连接套的类型有:标准型、正负螺纹型、变径型、可调型等。镦粗直螺纹套筒属于同一类型。

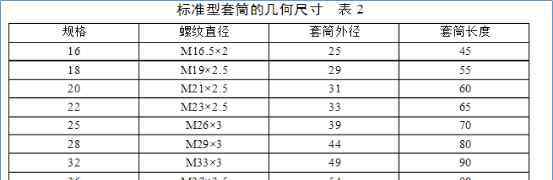

滚压直螺纹接头连接套的规格和尺寸应符合表2的规定。

5检查和维护

钢筋连接后，拧紧力矩应符合表3的要求。

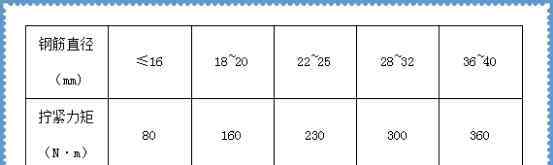

表3安装期间直螺纹接头的最小拧紧力矩值

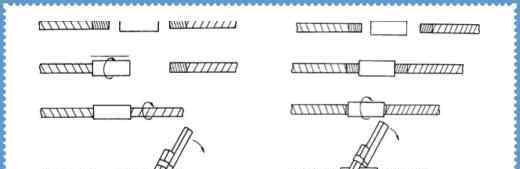

标准连接器安装示意图

6联合质量检查

6.1工程中采用滚轧直螺纹接头时，技术供应商应提交有效的型式检验报告。

6.2钢筋连接作业开始前和施工过程中，应对每批进场钢筋进行接头连接工艺检查。过程检验应符合下列要求:

(1)每根规格钢筋的接头试件不得少于3个；

(2)抗拉强度试验应在接头试件钢筋的母材上进行；

(3)三个接头试件的抗拉强度不得低于该级别钢筋抗拉强度的标准值，不得低于钢筋母材实际抗拉强度的0.9倍。

6.3现场检查采用拧紧力矩检查和单轴抗拉强度试验。对接头有特殊要求的结构，相应的检验项目应在设计图纸中单独注明。

6.4根据表9-74规定的接头拧紧力矩值，用扭矩扳手检查接头的施工质量。取样数量为:梁、柱构件的15%以节点数为基准，每个构件的节点取样数量不得少于一个节点。基础、墙、板构件每100个接头视为一个验收批，不足100个接头也视为一个验收批，每批取样3个。所有取样接头应合格；如果有一个接头不合格，应对验收批的接头逐个进行检查和紧固。

6.5滚压直螺纹接头的单轴抗拉强度试验应按验收批进行。在相同的施工条件下，应采用同等级、同型号、同规格的同批材料，500个接头作为一个验收批进行检验。现场连续检查10个验收批次，当所有单向拉伸试验一次通过取样时，验收批次的接头数量可扩大至1000个。

6.6每验收批，从工程结构中随机抽取3个试件进行单轴拉伸试验。当三个试件的抗拉强度不低于甲级接头的强度要求时，判定验收合格。如果试样的抗拉强度不符合要求，应进行二次抽样复检。

轧制直螺纹接头单轴拉伸试验有三种破坏形式:钢筋母材拉伸断裂、套筒拉伸断裂和钢筋从套筒滑脱。只要满足强度要求，任何失效形式都可以判断为合理。

7.预防

为了保证钢筋直螺纹套筒的连接质量，拧紧套筒的扳手必须使用(数显)扭矩扳手，而不是普通扳手。用扭矩扳手拧紧，套筒不动，卡巴响一次，表示连接合格；如果没有环，说明套筒是拧的，说明螺丝松了，连接不合格。
