地下水温度 地下水水位监测系统（水温水位监测）

系统概述

地下水位监测系统是掌握地下水变化规律、了解地下水开采状况、指导地下水资源保护的重要手段。平胜电子地下水监测系统可以长期监测地下水位、水温、水质等参数，自动存储监测数据，动态分析地下水的变化规律。

平胜电子地下水位监测系统依托现有的GPRS(或CDMA、4G、NB-IOT)无线网络，具有投资成本低、建设速度快、不受通信距离限制等优点。该系统支持水利部地下水通信协议，已在各地国家地下水监测项目中得到广泛应用。

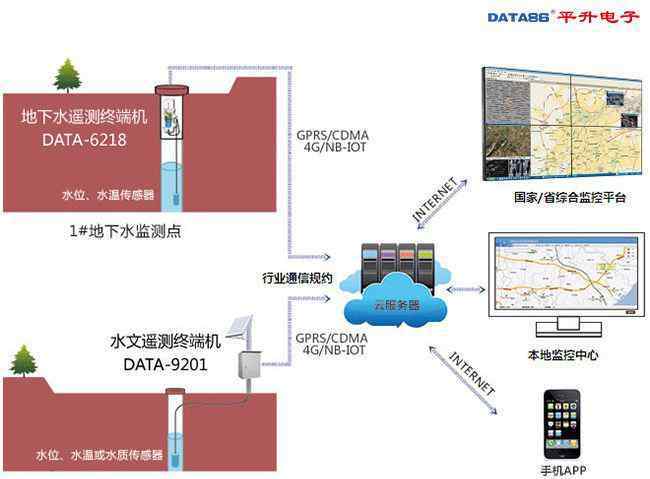

系统拓扑图

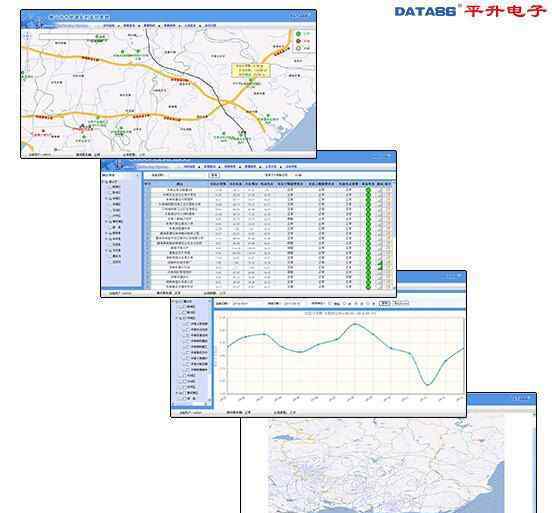

软件的主要功能

◆测点分布概述◆实时数据监控

◆智能数据统计◆趋势曲线分析

◆等水位线生成◆测点信息维护

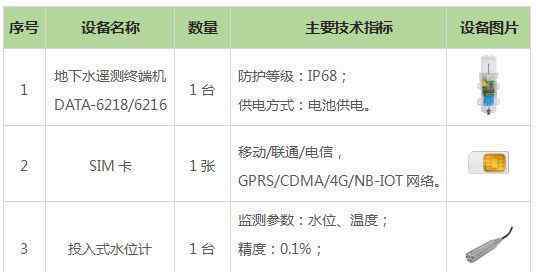

主要设备组成

1.监测点(单测点，以电池供电监测点为例):

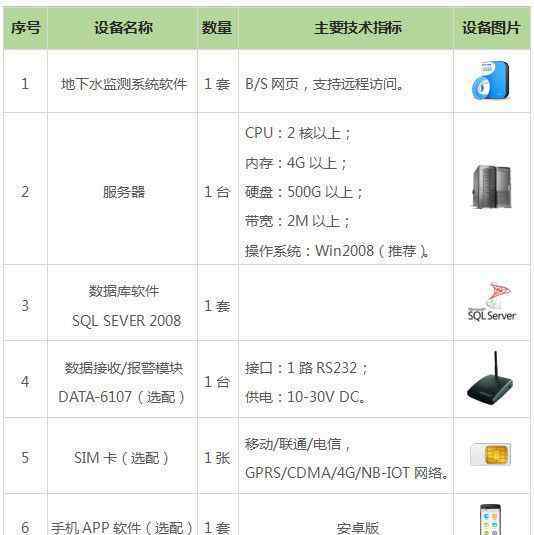

2.监控中心

注:客户也可以直接租用“平胜云平台”。云平台软件:http://www.data86.com/net/chanpinsoft7.html

通用应用汇总表

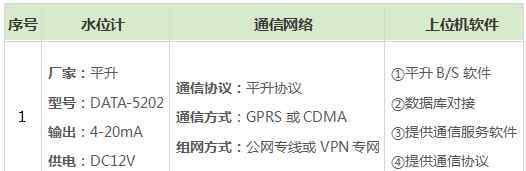

地下水水位监测

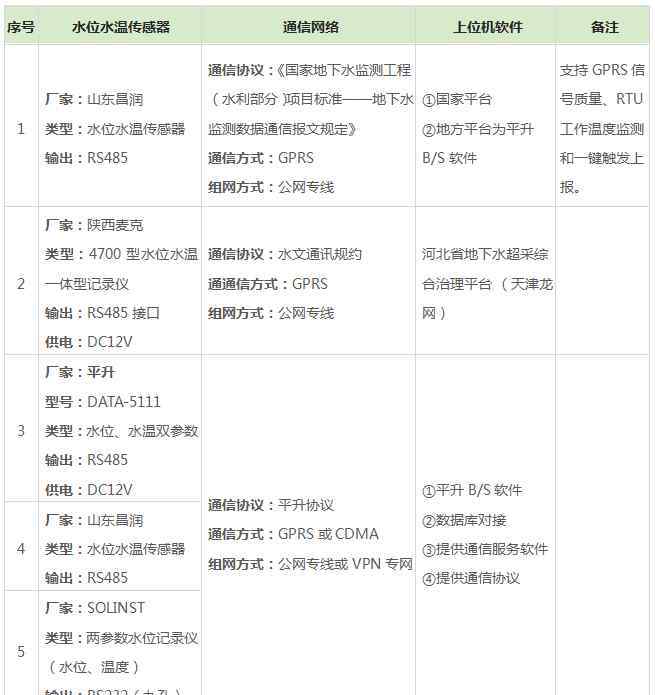

2.地下水位和温度监测

备注-匹配中使用的其他水位计:

徐州正天浮子水位计(RS485)；

潜水员双参数水位记录仪(水位和温度，RS232(九孔)输出)。);

山西恒瑞水温水位综合变送器(RS485)；

SOLINST三参数水位记录仪(水位、温度、电导率、RS232(九孔)输出)。)。

地下水监测系统应用案例

案例1——河北省地下水超采综合治理地下水监测项目

河北省水资源严重短缺，面临着地下水严重超采、水环境恶化等诸多问题。2015年初，河北省率先开展“地下水超采综合治理”试点，对超采严重的县市进行地下水综合监测。

河北省水利厅搭建了专门的地下水监测中心和地下水监测软件平台，多个厂家的监测设备通过统一的通信协议上报平台。

通信网络:

地下水监测中心有固定IP，可接入外网，因此系统采用GPRS+INTERNET公网模式。

设备选择:

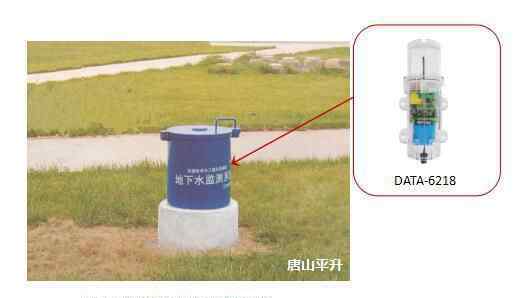

地下水观测井比较分散，一般位于野外，现场没有电源。因此，现场监控设备选择自供电、IP68防水的地下水遥测终端DATA-6218。

根据工程要求，选用水位和水温双参数的输入水位计作为水位计。

实时显示:

案例2——陕西省地下水监测项目

近年来，陕西省各城市纷纷启动地下水监测项目建设。新成立的国家控制地下水观测井，配备水位计和远程监测设备，实现了全省地下水状况的远程在线监测。

通信网络:

省地下水监测中心有固定IP，可接入外网，系统采用GPRS+INTERNET公网模式。

远程监测设备按照陕西省统一通信协议上报地下水监测软件平台。

设备选择:

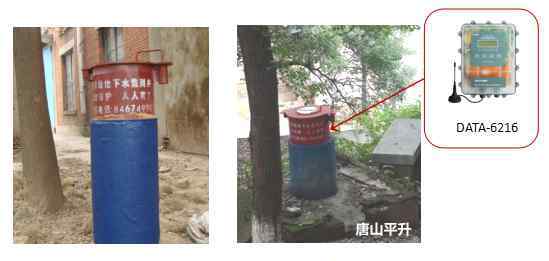

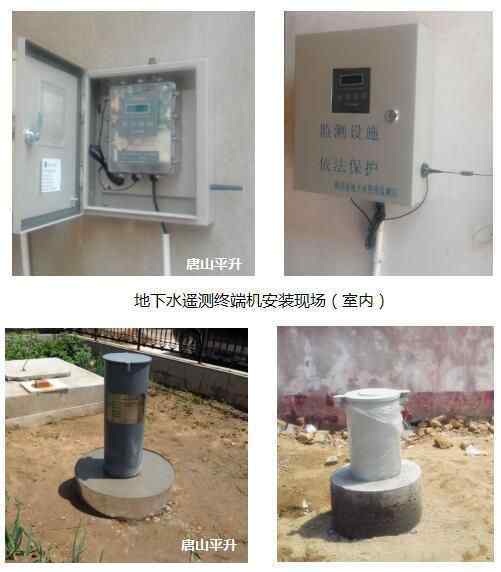

地下水观测井分布在陕西省各地，少部分在室内，大部分在室外或室外。远程监控设备采用自供电、IP68防水的地下水遥测终端DATA-6216。

水位监测设备采用高精度输入水位计。

实时显示:

案例三——湖南省地质矿产勘查开发局地下水位监测项目

为了加强地质灾害防治和水环境变化监测，湖南省地质矿产勘查开发局于2014年在娄底市安装了多口地下水观测井的远程监测设备，实现了地下水位的远程监测。

通信网络:

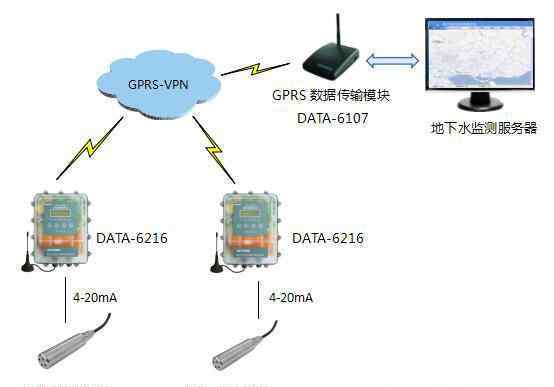

监控中心没有可以接入外网的固定IP，系统采用GPRS-VPN专网组网方式。

设备选择:

地下水观测井分布在全市，大部分位于野外。远程监控设备选择地下水遥测终端DATA-6216。

水位监测设备选用输入水位计。

监控中心配有GPRS数据传输模块DATA-6107，用于接收多个地下水遥测终端传输的数据。我公司的地下水监测系统软件安装在服务器上。

系统组成:

实时显示:
