双绞线传输器 双绞线传输器，一个曾经在夹缝中生存过的东西！

今天朋友圈的一个朋友问我怎么把模拟摄像头信号转换成网线信号传输，突然很疑惑。现在是数字高清时代，怎么会突然出现这个问题？后来想想，数字网络也确实只是近几年的事。在早几年30多年的模拟时代，产品依然根深蒂固，很多所谓的技术人员依然会活跃在原来的模拟时代。然后，我想起曾经有一个SYV75-5 vs UTP的时代，哈哈。有过经验的都知道。于是，我给了他两个答案。如果模拟摄像头通过网线传输信号，那是最经济的。加一对双绞线发射机比较经济，而且很辛苦，哈哈。如果想继续提升自己的价值，可以直接用数码相机代替。那种效果是普通相机无法比拟的，是你在甲方心目中价值水平的提升。

但是今天既然谈了双绞线发射机，那就说说曾经在夹缝里生活了几年的嘈杂的东西吧。(以下内容来自网络，也有自己的真实感受。如有冒犯，请见谅。呵呵)

请记住，在2010年的模拟监控时代，安全监控每天都面临两个实际问题:

第一:如何延长传输距离

第二，如果抗干扰问题解决了。

结果:双绞线发射机应运而生，一根网线和四个摄像头解决了传输成本问题；其次，将普通视频信号转换成均衡的传输系统信息，增加了抗干扰效果。在电梯传输系统和远距离传输毒霸投产。创造了很多公司。

然而，2010年后，数码相机和网络高清相机迅速升级，尤其是2012年后，网络相机在世界上领先，模拟时代的风景真的一去不复返了。

安全逐渐从一个电子行业变成了IT行业。很多人惊呼失业了，哈哈。

有人说这样的小玩意可以解决模拟时代增加传输距离和解决干扰的问题。扯淡？

在今天的文章中，我们将简要介绍一下一次双绞线传输系统。

第一步:利用双绞线传输视频信号，基本原理

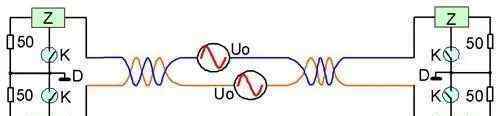

1.通常的视频信号是不平衡的视频基带信号，适合在同轴电缆这种不平衡的传输方式下传输。双绞线是一种平衡传输模式的电缆。正是因为平衡传输和双绞线模式，双绞线传输具有很强的抗干扰能力。因此，要使用双绞线传输视频信号，必须将视频信号转换成平衡信号。

2.视频信号转换成平衡模式时，可以直接在双绞线上传输，不易受到各种干扰信号的影响。在监控终端，由于视频记录、显示等大多数监控设备的输入端口是不平衡的，所以需要将双绞线传输的平衡信号转换成不平衡信号。也就是说，使用双绞线代替视频线来传输视频信号，只需在电缆的前端和后端添加平衡/不平衡转换器(推式端子)。

3.最简单的变换器本质上是一个高磁通、高带宽的磁环上的并联视频互感线圈，通常称为无源变换器。它只起到平衡/不平衡转换的作用，是一种无源器件，不会带来新的失真和噪声，但会对信号有一定程度的衰减。

4.由于视频信号在双绞线上传输时衰减，尤其是高频信号的衰减非常严重，正常情况下，通过双绞线传输的平衡视频信号必须经过放大电路放大，信号尤其是高频信号的衰减需要升级恢复，然后转换成不平衡信号，供监视器等后级设备使用。通常这种放大器叫双绞线接收机，起到放大和补偿的作用。一般上面有两个可调电位器，根据实际情况调节整个放大器的放大增益和高频分量的补偿量。

二、双绞线变送器的接线方法

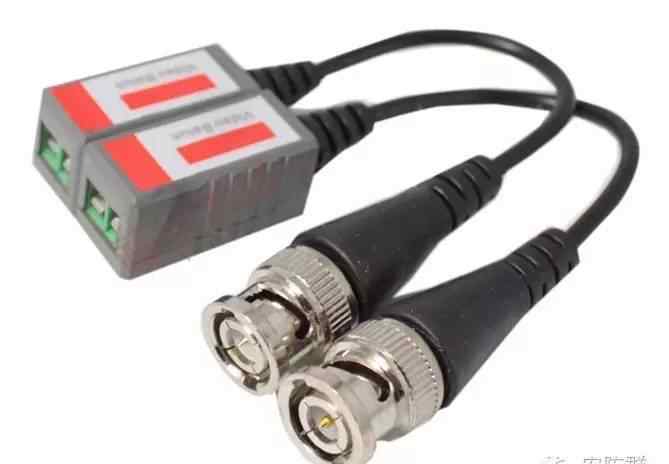

双绞线发射器说明:

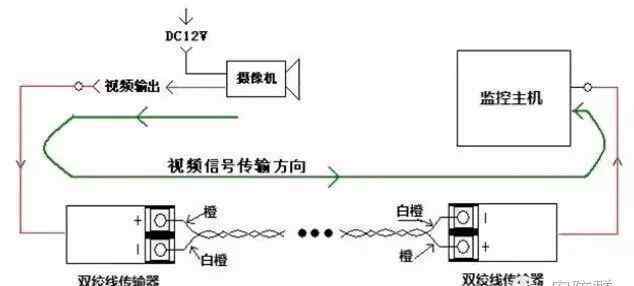

1.如图所示:无论发送端和接收端如何，这种双绞线发送器都是成对使用的。发射器分别连接到摄像机端和主机接收端。将带有BNC头的发射机一端分别连接到摄像机的视频输出端和主机端，然后根据分色后的正负两极，将一对双绞线连接到发射机的“+”和“-”端。连接接收端和发射端的双绞线时，要注意严格的正负极。

2.只能使用非屏蔽双绞线(网络电缆)。

使用双绞线发射器的优势:

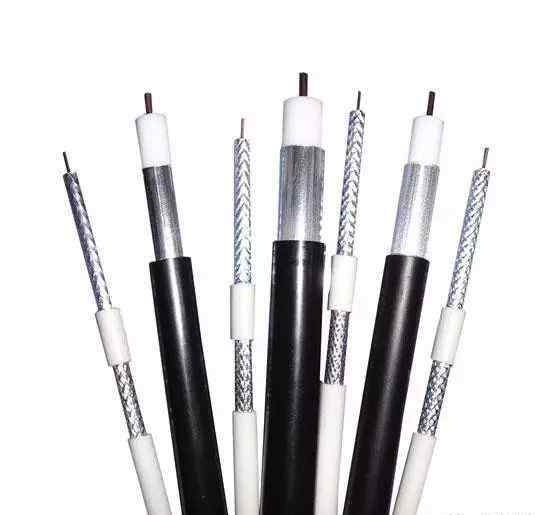

a、降低布线成本传统监测项目一般采用SYV系列同轴电缆(视频线)进行布线，一条视频线只能同时传输一个信号；利用网线布线可以同时传输四个信号(网线中四对双绞线可以同时使用，信号互不影响)。使用双绞线布线提高了布线速度，大大降低了布线成本。

B.适用于综合布线。一根网线有四个双绞线，可以同时传输四个视频图像。四个双绞线中的一个可以传输视频信号，其余的还可以传输音频信号、控制信号、电源等。从而提高了电缆的利用率，减少了各种信号独立布线带来的麻烦，减少了同轴电缆布线困难和占用更多管道资源的缺点，使综合布线的类型更加统一。

c、抗干扰程度高，图像更清晰双绞线能有效抑制共模干扰，即使在强干扰环境下，双绞线也能传输良好的图像信号。双绞线可以有效抑制电梯、机房等存在的干扰。以及周围环境的各种干扰。

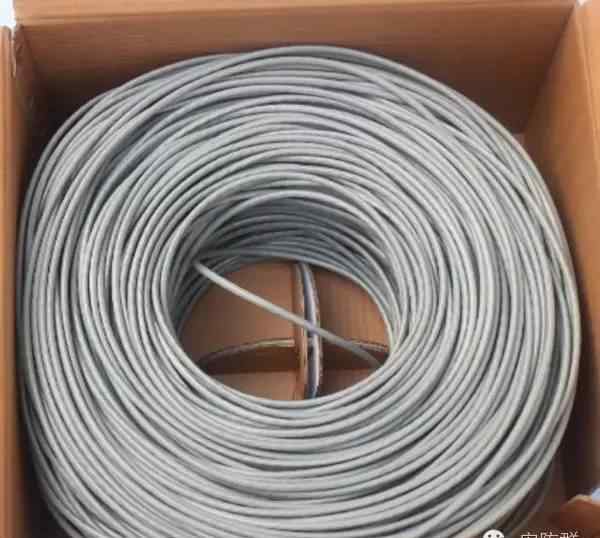

双绞线(网线)的选择:好网线和坏网线传输的图像质量差别很大，要慎重选择。

可以用万用表测量。

一根好的单股网线每10米应小于1欧姆，市面上的网线一般是每箱300米。测量该网络电缆时，4对(共8股)中任何一对的电阻应小于30欧姆。

在正常情况下，可以使用电阻在40欧姆以内的网络电缆。大于这个值的都可以用，但是传输距离和效果会大大降低。
