铁路信号电缆别纠结铁路信号电路图、配线图啦

铁路信号图纸很多，如布置表、布置图、原理图、电路图、类型图、接线图等。能看懂电路图的不一定能看懂接线图；能看懂外部接线图的不一定能看懂组合内部接线图或机柜内部接线图。由于系统电路的一部分是系统接线或组合或柜内的整体组装，根据不同的系统类型，各种信号系统可以分为不同的单元、模块、组合和柜接线图，它们是系统传输通道的物理连接，是保证系统可靠运行的基本单元。你看，也许只是接口部分最简单的通道连接。

运行电路图后，大家最后要集中精力在接线图上，确定传输通道的组合内部接线和单元接线或机柜接线。只有这样，我们才能深入系统的内部结构进行学习，这对某些领域的故障分析大有裨益。

由于铁路信号系统种类繁多(联锁、监控、自闭、信号、电源板、轨道电路)，我们就不一一列举了。由于我能力有限，先从机柜或者轨道电路系统的组合布线部分和大家分享。也希望大家互相学习。

本文引用了Q/CR 9521-2018《高速铁路信号工程详细设计及工艺质量标准》，图片版权归原作者所有。

基础知识

既然是接线图，最常用的就是装软线，这叫电线。如果铁路信号系统对导线的使用有严格要求，以2000轨道电路为例，必须满足TB/T 3206 ZPW-2000轨道电路技术条件中关于电缆使用原则的规定(7.6轨道电路应按照TB/T3100.1、TB/T3100.2、T3100.3、TB/T31000.4、TB/)

a)当电缆中有两个或两个以上参考载频相同的传输线对或两个或两个以上参考载频相同的接收线对时，电缆应为内屏蔽铁路数字信号电缆。

b)当电缆中各发送线对和接收线对的载频不同时，可采用无内屏蔽的铁路数字信号电缆，线对应按四线组对角线成对使用。

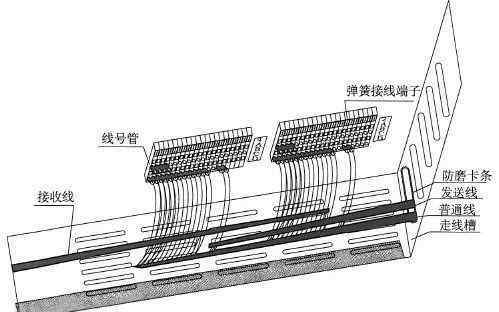

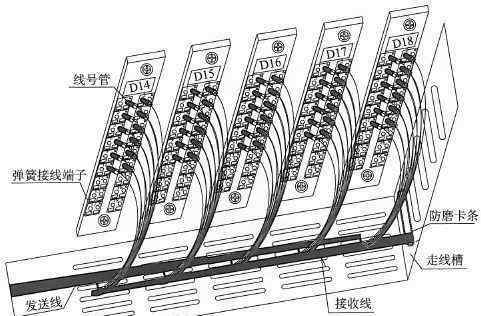

c)载波频率相同的发送线对和接收线对不应使用相同的电缆。

d)同一载波频率的发送线对或接收线对不应使用同一四线组。

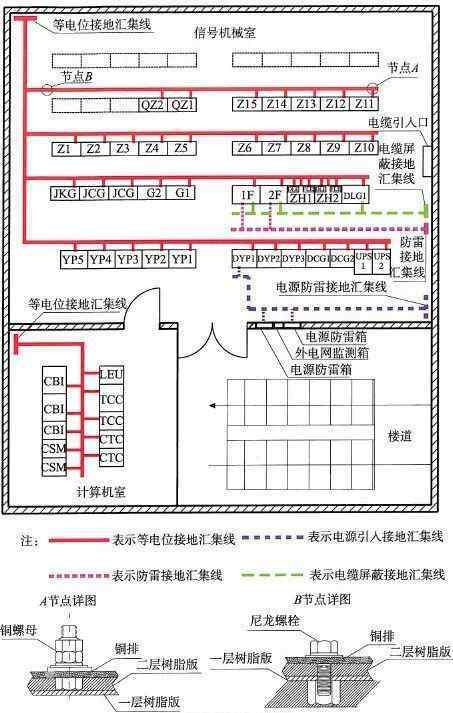

以下是布线图中使用的电线和设备符号或代码以及机械室相关内容的简要说明。

电缆电线的标识

BLX BX:橡胶绝缘电线。室内或室外固定敷设，暴露、隐藏或作为设备安装线磨损。

BXF，BLXF:氯丁橡胶绝缘线。同BX型，耐候性好，适合户外使用

BXR:橡胶绝缘软线。与BX型相同，仅用于安装过程中需要柔软度的地方。

BXHF、BXLHF:橡胶绝缘和护套电线。与BX相同，适用于潮湿的地方和室外入口线。

BLV BV:聚氯乙烯绝缘电线。与BX型相同，但防潮性和耐气候性更好

BVR: PVC绝缘软线。与BV型相同，仅用于安装时要求柔软的地方。

BVV，BLVV:聚氯乙烯绝缘和护套电线。同BV型，用于对机械防护要求较高的潮湿场所，可直接埋入土中。

BV-105，BLV-105:耐热105℃的聚氯乙烯绝缘电线。同BV型，用于45℃及以上的高温环境。BVR-105:耐热105℃的聚氯乙烯绝缘软线。同BVR型，用于45℃及以上的高温环境。

RV(单芯)、RVB(双芯绞合型)、RVS(双芯扁平型):PVC绝缘软线。用于各种移动电器、仪器、电信设备、自动化设备的接线；也用于内部安装，安装时环境温度不低于-15℃。

RV-105:耐热105℃的聚氯乙烯绝缘软线。与RV型相同，用于45℃及以上的高温环境。

RVV:聚氯乙烯绝缘和护套软线。与RV型相同，用于潮湿和对机械保护要求高、经常移动和弯曲的地方。

RFS(双芯绞合型)，RFB(双芯扁平型):丁晴聚氯乙烯复合绝缘软线。与RVB、RVS相同，但低温下柔韧性更好。

根据厂家执行的标准不同，命名方法略有不同。详细说明请参考厂家的技术指导。

电线直径符号

不同的铁路信号系统对电缆和电线的使用有不同的原则。朋友看图时，要特别注意接线图上的说明。图纸设计人员将在说明书中解释本接线图中安装线的使用要求和接线注意事项。

以下以区间移频柜和电源板柜的接线图为例，大家可以有个初步的图像。

区间移频柜内部接线符号对照表:

象征

规范

缩略语

表示配线是1.5平方毫米的阻燃镀锡绞合铜线

1.5平方米

表示布线为0.75平方毫米，带“★”为屏蔽层

0.75立方米

表示配线为0.4平方毫米的红、黄、蓝、黑四芯屏蔽线

0.4平方米

※

表示配线为1平方毫米蓝色阻燃电线

1方

表示配线为1.5平方毫米蓝色阻燃电线

1.5平方米

没有迹象

表示配线为0.5平方毫米蓝色阻燃电线

0.5立方米

电源面板接线示意图

电源板柜内部接线符号对照表:

象征

规范

缩略语

表示配线为1.5平方毫米

1.5平方米

零符号

表示配线为2.5平方毫米

2.5平方米

●

表示配线为4平方毫米

4个正方形

△

表示配线为6平方毫米

6格

※

所述布线为10平方毫米

10平方米

所述布线为16平方毫米

16平方米

☆

表示配线为25mm2

25平方米

没有迹象

所述布线为0.5平方毫米

0.5立方米

使用线径的要求:图纸下发时，设计院已经根据相关标准的要求选择了线径。现场外部接线应采用不小于组合内部接线线径平方数的电缆，并按图纸接线原则连接。

绘图代码

让我们用例子来说明图中的符号和代码。希望大家能举一反三:

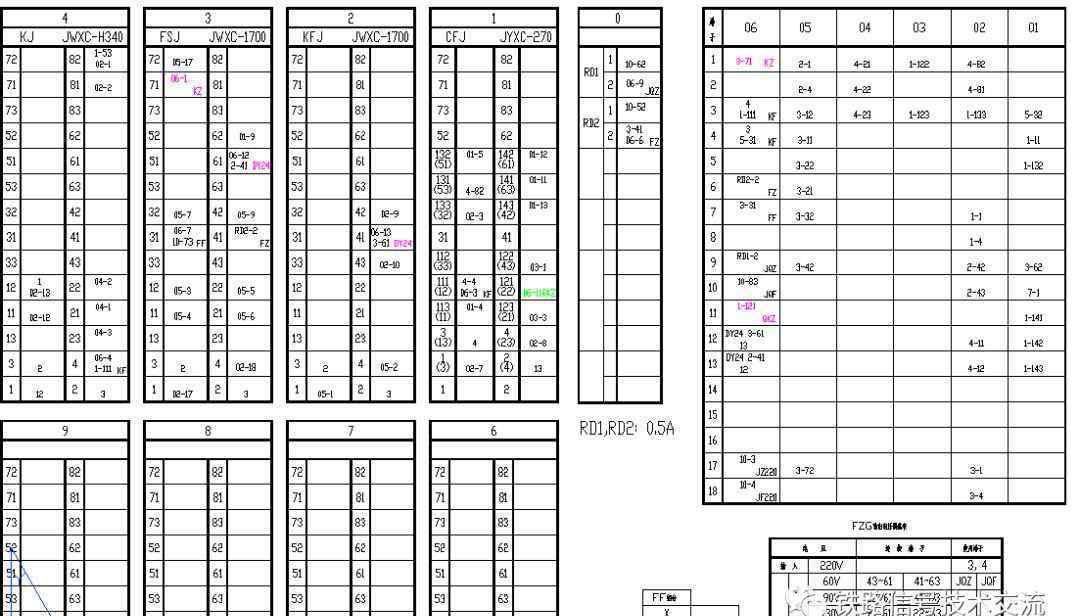

上图是一个组合柜的继电器组合(定向电路)组合的内部接线图。这些符号是

RD:表示保险丝(安全)，现在一般用电磁液压开关；

右上角01~06表示3×18列端子板的位置号；

左边同一张表中的1~9是继电器基座端子的位置表，上面的端子机符号表示这个端子应该接线到3×18列端子板末端的符号上(当然继电器基座之间也有一些内部回线)。

还有其他权力符号等。

以下是接口机柜:

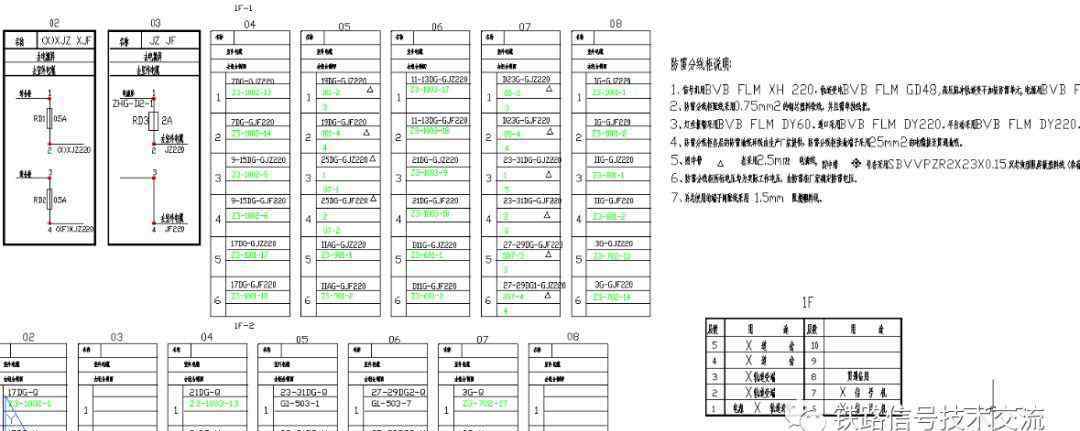

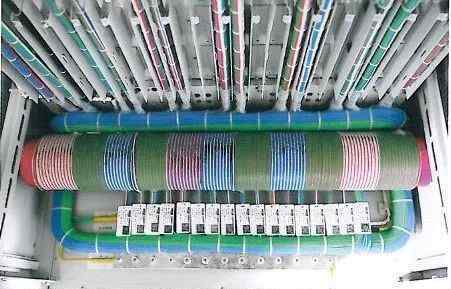

上图为防雷配电柜接线表

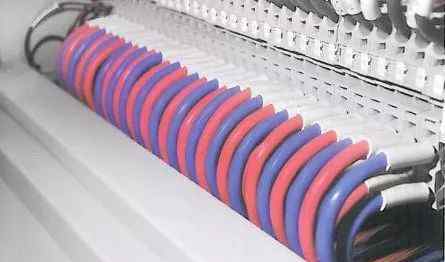

图纸上的每个表格代表一个端子的接线位置，两条导线可以分配到一个位置。组合端子在一个端子上焊接两根导线，或者通过一个安装孔用一根导线压接。

例如1F-104-5或1F-104-6是第一防雷配电柜一层04端子板上端子5、6的接线。

先说接口柜:

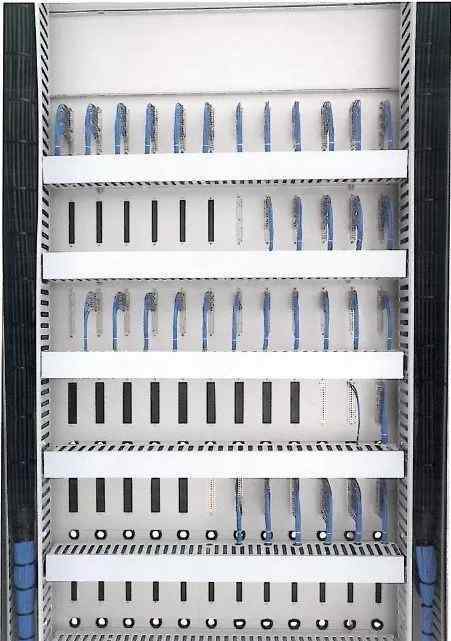

上图是接口柜的接线图。

L0~L6是接口机柜上连接器的序列号。每个连接器有32个连接端子，每个端子可以根据使用情况连接到相应的端子。接口柜上的连接器接线一般是焊接的，这个接口柜是除防雷配电柜外现场接线最多的一个。

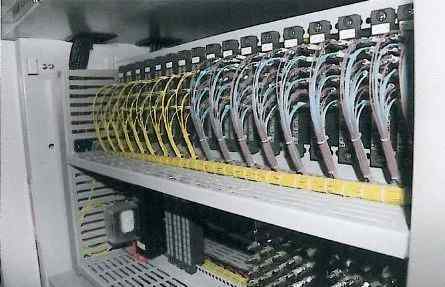

先说移频柜:

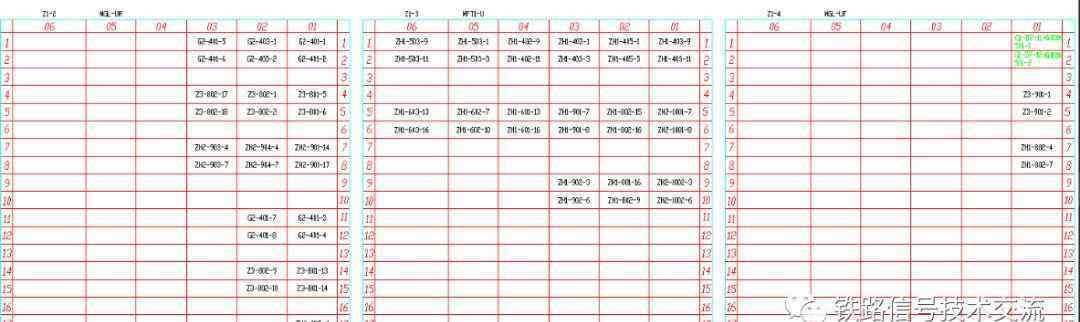

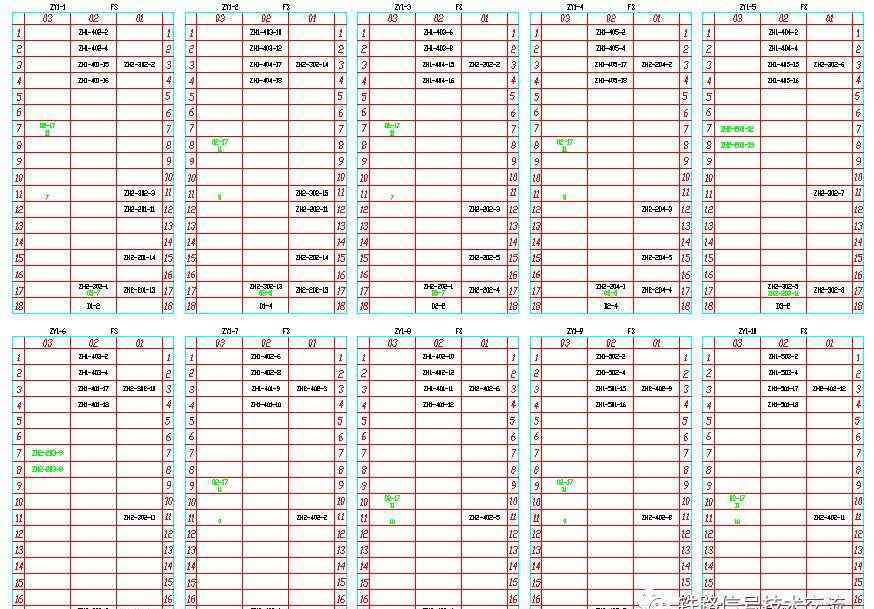

上图为移频柜零层3×18柱端子板接线图。每张18行3列的表格代表3×18列端子板的物理布线位置。表格中的端子是需要接线的外部端子或电源端子(电源端子通常用螺栓固定，需要现场接线，部分由通用段制成，具体取决于制造商提供的端子类型)。图中的D2-2表示第二个电源端子的2号端子。图中的ZH1-405-17表示该端子的导线连接到4楼18柱端子的17端子和ZH1机柜的05位置。机柜内部的布线由制造商直接制造。翻看厂家机柜内部的接线图，可以看到更多的符号。例如，1MK-1表示第一传感器的第一端子...

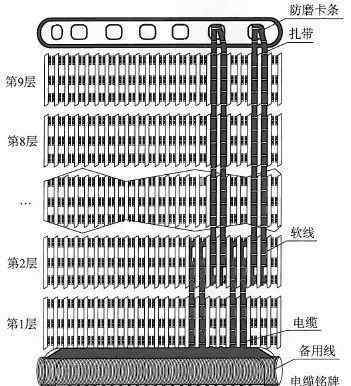

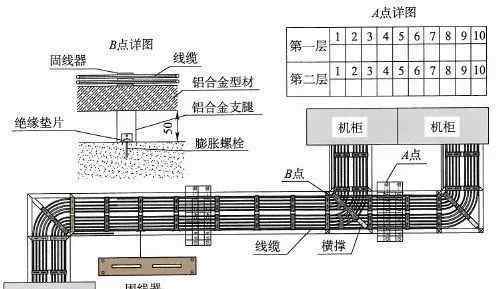

综合机柜总接线示意图

上图为综合机柜和组合机柜的侧接线图

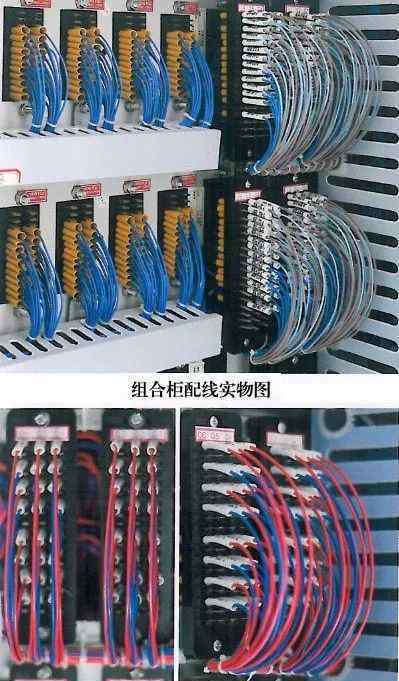

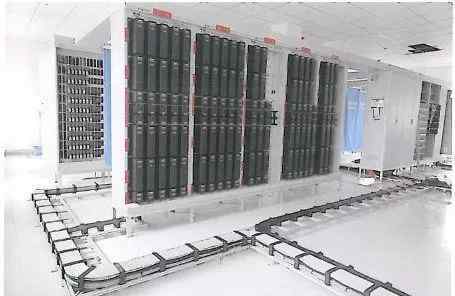

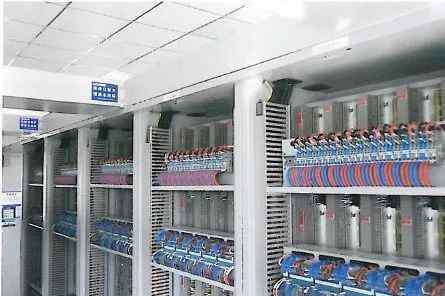

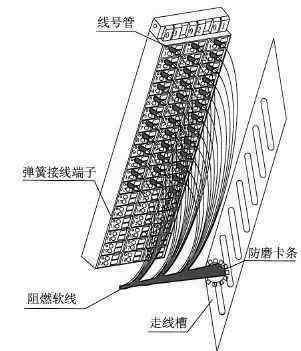

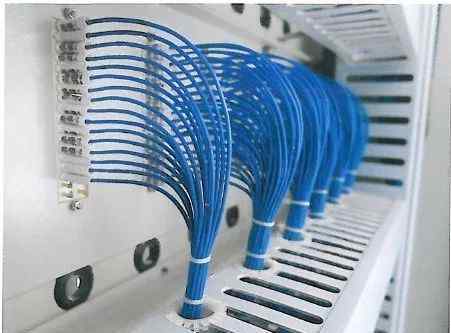

集成柜和组合柜是现场最常见的机柜。一般有11层，顶层为零，编号为10，9，8，...、2和1。每一层称为一个组合。每个组合一般配备2块3×18柱通用端子板(有些地方需要普通端子，即焊接端子)。该端子一般设计为左右，编号从右到左排列为01~06(如果引入端子较多，设计会采用01~09，即实际使用3块3×18列端子板)

根据组合中设备的不同，组合有不同的命名方式:MGL-R代表接收端隔离组合，MGL-F代表发送端隔离组合，MFT1-U代表防雷变压器组合...

举例说明端子的含义:3×18列端子板的端子表示为01-1~01-18。如果表示为401-1~401-18，表示四楼的01-1~01-18。如果表示为G2-401-1~G2-401-18，表示G2轨柜四楼01-1~01-18。

接线图上的其他符号，如KZKF，表示电源端子和继电器24V电源的正负标识；RD表示断路器的名称和位置；ZH代表整体内阁；g代表轨柜；ZY代表移频柜…
