干燥器是注射成型行业中必不可少的设备。维修人员有必要了解其工作原理和接线方法。烘干机的主电路连接风扇和加热棒，非常简单，不再赘述。本文主要阐述控制电路。

首先，介绍烘干机中最重要的部件:温度控制器。

变压器输出端的两根导线连接到风扇开关的下端，即温度控制器、风扇继电器线圈、风扇开关和风扇控制电路的零线端。按下风扇开关，线圈通电，继电器被电击闭合，风扇通电工作。

加热控制

上图是温控器的电源输入图。风扇开关的左上出口端与电热开关的右下入口端连接，电热开关的右上端与恒温器的主端子连接，恒温器的主端子通过导线与220伏相线端连接。恒温器的零线端与风扇开关的零线出口端相连。在两个开关都闭合的情况下，温度控制器可以获得220伏的电压输入来控制加热。这也是风扇打不开，电热打不开的一个原因。我们还注意到两个开关之间有一条连接线。这条线是为了让电热指示灯提供一条零线，按下电热开关就可以点亮。

上图为加热控制电路。风扇开关零线出口端-n端子-风扇继电器端子-加热线圈-风扇继电器辅助触点-无端子-主端子-电热开关-风扇开关为电热控制电路。温度控制器通过内部电路控制主电路和非主电路之间的通断，以改变加热继电器线圈的通电状态。加热继电器线圈与风扇继电器辅助触点串联的作用:当风扇继电器不拉进时，控制加热继电器线圈的电路处于开路状态，不发热。这也是风扇打不开，电加热打不开的另一个原因。

警报控制

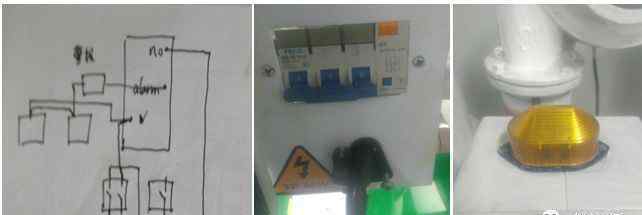

报警和无端子与电源和报警装置串联，报警装置为空空气开关释放或干燥机报警指示器。报警和否常开，加热异常时开启。打开后，指示灯会报警，或者脱扣器会触发，空会跳闸。

画完所有控件图例，整体情况是这样的

提交人:杨元山
