at指令 CC1310透传模块AT指令集及注意事项

自动测试指令集

1、% AT+模式=开始

进入AT命令模式，返回:开始！

2、AT+CH=

设置透明传输模块的频道，对位频道范围为0~7。

例如:AT+CH=0

选择通信通道0返回:确定！

3、AT+CH

获取透明传输模块当前频道

例子:AT+CH

返回:射频通道为:0

4、AT+CH=？

获得射频通道输入参数提示

例子:AT+CH=？

返回:AT+CH=0~7

5、AT+功率=

设置透明传输模块的功率，对位范围为0~3。

0:0dBm

1:5dBm

2:10dBm

3:15dBm

示例:AT+POWER=3

将射频功率设置为15分贝

后面:好！

6、AT+电源

获取透明传输模块当前功率值。

示例:AT+电源

返回:射频功率为:15分贝

7、AT+POWER=？

获取射频功率输入参数提示

例子:AT+POWER=？

返回:AT+POWER=0~3

8、AT+RFRATE=

在透明传输模块空中设置速率，para值为625，5000，50000，500，000

示例:AT+RATE=50000

将无线空中的数据传输速率设置为50000bps

后面:好！

9、AT+RFRATE

获取透明传输模块当前射频空中的速率配置值

示例:AT+RFRATE

背面:射频速率为:50千位/秒

10、AT+RFRATE=？

获取透明传输模块RF 空中速率配置参数的提示

例子:AT+RFRATE=？

退货:at+rfrate = 625/5000/50000/500000

11、AT+UART=，，

设置透明传输模块的串口参数

Para1:串口波特率，2400，4800，9600，19200，38400，115200

Para2:停止位，值为1和2

Para3:奇偶校验位，值为n(无奇偶校验)、e(奇数奇偶校验)和d(偶数奇偶校验)

例如:AT+UART=9600，1，N

串口波特率配置为9600，8个数据位(数据位固定为8位)，1个停止位，不验证返回OK！

12、AT+UART

获取透明传输模块当前串口参数

例子:AT+UART

返回:UART PARA IS:9600，1，无

13、AT+UART=？

获取透明传输模块串口配置参数的提示

例子:AT+UART=？

背面:at+UART = 2400/4800/9600/19200/38400/115200，1/2，n/e/d

14、AT+VER

获取透明传输模块当前固件版本信息

例子:AT+VER=？

背面:Silicontra软件1.0.0版

15、AT+ALL

一次获取透明传输模块的所有当前配置参数

示例:AT+ALL

返回:射频通道为:0

射频功率为:15分贝

射频速率:50千位/秒

UART PARA IS:9600，1，无

16、AT+工厂

透明传输模块的所有配置参数都恢复到出厂配置

示例:AT+工厂

返回:工厂重置！

17、% AT+模式=结束

设置参数后，最后输入该命令，退出AT命令模式，并触发系统复位，使设置的参数生效。回归:结束！

重要提示:

1.您只能通过输入%%AT+MODE=START命令进入AT命令模式。

2.使用串行助手发送自动测试命令时，请记住不要选中发送新线路选项。

3.设置参数后，您必须使用%%AT+MODE=END退出AT命令模式，或再次给模块加电。

4.模块出厂默认配置为:模块射频通道:0

模块射频功率:15dBm

射频空模块中的速率为50Kbps

模块串口参数:9600bps，8个数据位，1个停止位，无校验位

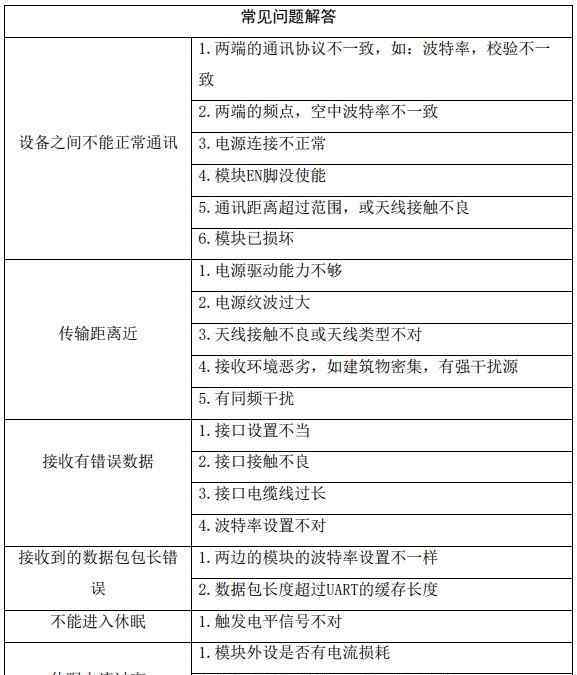

需要注意的事项

考虑到空中传输的复杂性和无线数据传输模式的一些固有特性，需要考虑以下问题。

1)无线通信中的数据延迟

由于无线通信发送器在从终端设备接收到一定量的数据或等待一定时间而没有新数据之后开始发送，所以从无线通信发送器到无线通信接收器有几十到几百毫秒的延迟(具体延迟由串行端口速率、in 空速率和数据包大小决定)。此外，从无线通信接收机到终端设备需要一定的时间，但是在相同的条件下，延迟时间是固定的。

2)数据流的控制

虽然CC1310无线透明传输模块的缓冲容量较大，但如果发送方的串口速率大于等于空的中等速率，而接收方的串口速率小于等于空的中等速率，则会出现数据流问题，可能会因数据溢出而导致数据丢失。在这种情况下，发送端需要适当的延迟来传输数据包，不会出现上述问题。

3)误差控制

CC1310无线透明传输模块抗干扰能力强，编码中包含了很强的纠错和检测能力。但在极其恶劣的条件下，或者接收处场强处于CC1310-TC-005模块接收的临界状态，不存在接收或丢包是必然的。此时，客户可以增加系统链路层协议的开发，如增加丢包重传功能，可以大大提高无线网络的可靠性和灵活性。

4)天线的选择

天线是通信系统的重要组成部分，其性能直接影响通信系统的指标。用户在选择天线时，必须首先关注其性能。一般有两个方面:一是选择天线类型；第二，选择天线的电气性能。选择天线类型的意义在于:所选天线的方向是否满足系统设计中无线电波覆盖的要求；选择天线电气性能的要求是:天线的频带宽度、增益、额定功率等电气指标是否满足系统设计要求。CC1310无线透明传输模块要求的天线阻抗为50欧姆。
