水准测量原理 再也不盲目跑杆了，一次性搞懂水准测量+导线测量！

施工测量是工程中不可缺少的一部分，也是工程测量中非常重要的一部分。在施工单位，很多刚到施工现场的施工人员对测量工作的相应内容和相关计算并不熟悉。很多人就是瞎跟着师傅拿着杆子在工地跑来跑去。让我们来看看和边肖一起做调查的正确“姿势”是什么！

二、DS3微倾斜水平

a)等级的分类

1.根据准确度

分为四个等级:DS05、DS1、DS3、DS10。

“D”和“S”分别是“大地测量”和“水准”的汉语拼音首字母。

下标05、1、3、10表示仪器的精度等级，即“每公里来回测得的高度差的中值误差(单位:mm)”

DS05和DS1称为精密水准仪，DS3和DS10称为普通水准仪。

2.按结构划分

光学水平；略倾斜的水平；自动安平水准仪:电子水准仪

(5).坐标计算

利用校正后的坐标增量，可以从导线起点的已知坐标依次计算出其他导线点的坐标，即:

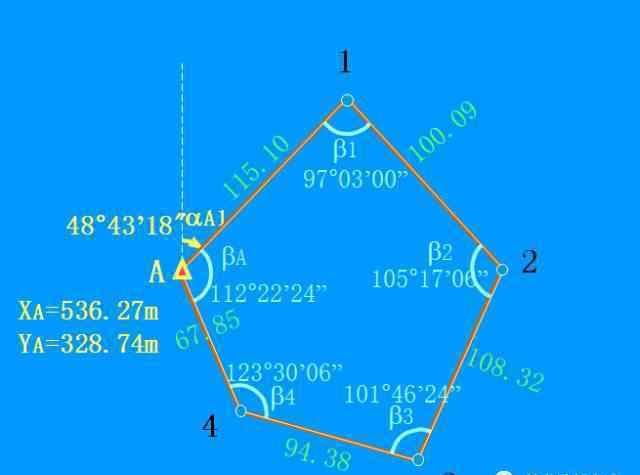

(6).闭合导线坐标计算示例

4.附着导线的坐标计算

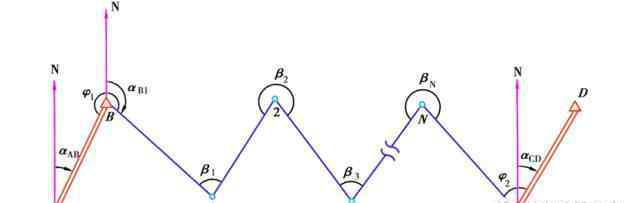

附着导体的坐标计算方法与闭合导体基本相同。但由于布图形式(见下图)和附着导线两端与已知点的连接不同，角闭合差和坐标增量闭合差的计算公式有些不同。下面介绍这两项的计算方法:

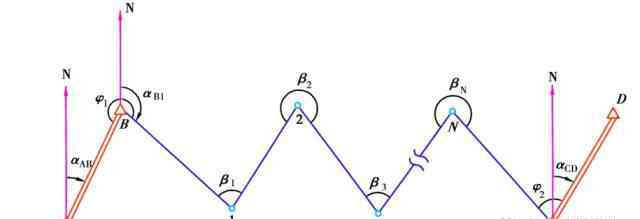

(1).角度闭合误差的计算

连接线角度闭合误差的一般形式可以写成:

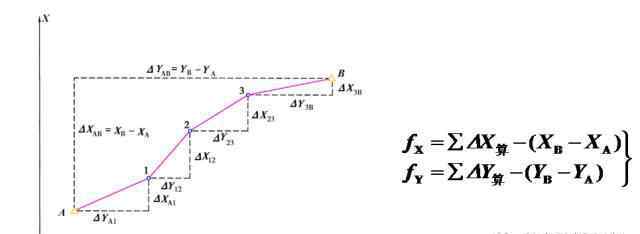

(2).坐标增量闭合误差的计算

附合导线坐标增量闭合差的调整方法和导线精度的测量与闭合导线相同。

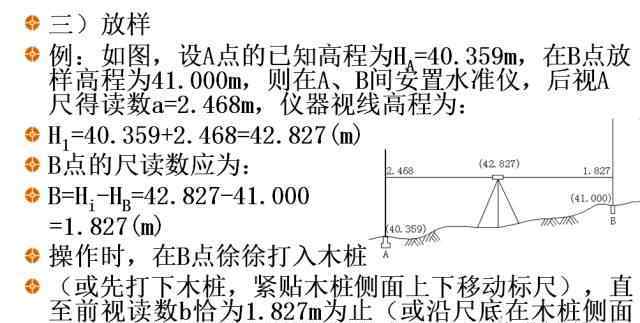

三、高程放样

1)要点:根据已知高程点，采用水准测量方法。

2)逐桩高程计算:

1.轮廓设计的结果:

变坡点桩号BPD

变坡点设计标高h

竖曲线半径r

1)要点:根据已知高程点，采用水准测量方法。

2)逐桩高程计算:

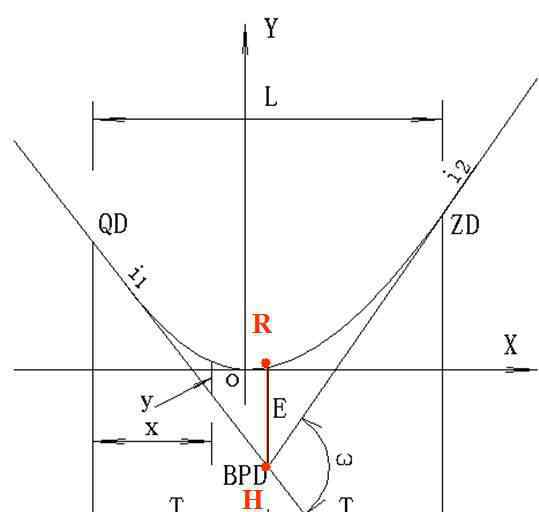

2.竖曲线元素的计算公式:

可变倾斜角ω= i2- i1

曲线长度:L=Rω

切线长度:T=L/2= Rω/2

外部距离:e = t/2r

纵向距离:y = x/2r

竖曲线起点桩号:QD=BPD-T

竖曲线终点桩号:ZD=BPD+T

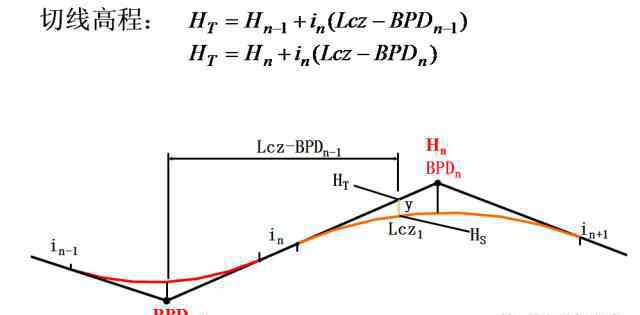

3.逐桩设计标高计算:

四、平面放样

1)根据中心线上p点的里程桩号计算坐标

1.点p在一条直线上

2.点在圆曲线上

3.点在过渡曲线上

其次，根据得到的p点坐标进行放样。

1.在a站上安装经纬仪和测距仪，并调平和对中

2.将导线点的坐标和路线数据输入计算机并运行计算程序

3.回头看已知的导线点B，并配置水平刻度盘读数，以便回头看方位角

4.根据放置点的桩号判断水平曲线段，计算放样数据的距离和方位

5.使用角度和距离的交点来释放固定点

6.精确地确定点的距离，并用小钉子确定点的位置

7.检查该点的桩号、方向和距离是否正确

转自网络，如有侵权，请联系删除
