其作用是将较大值的一次电流通过一定的比值转换成较小值的二次电流，可用于保护、测量等目的。根据GB4728-6-84《电能的产生和转换》，电流互感器的符号在电气工程应用中有明确的定义。
电流互感器，简称CT，在最新国标中用TA表示，对应旧国标中的LH(“LH”是电流互感器的“电流”和“相互”两个字的汉语拼音首字母组合)。

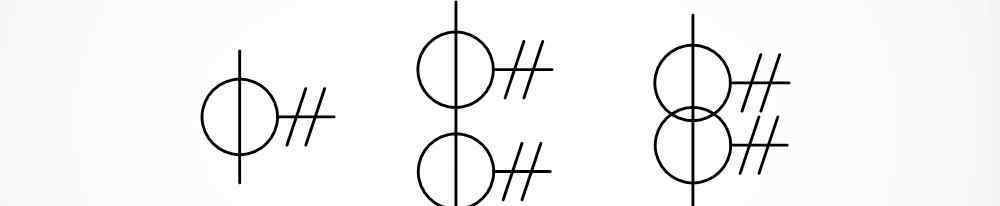

在主系统图中，常见的电流互感器符号如下:
电流互感器的符号表示
图中圆圈代表电流互感器的二次绕组，竖线段代表变压器的一次绕组。对于穿心式电流互感器，原边绕组实际上是用原边电缆或铜排代替的。右边两条对角线代表次级绕组输出的两条线。
在综合电气一次系统图上，人们经常用圆圈表示绕组，一个圆圈表示一个绕组。如果有两个串联的圆，说明电流互感器有两个绕组，如果有三个串联的圆，说明电流互感器有三个绕组。
在上图中，中间和右边的图例都包含两个圆圈，这两个圆圈都代表带有两个次级绕组的变压器。中间图例中的两个圆圈不重叠，表示两个二次绕组有各自的铁芯，即包括两个铁芯和二次绕组。图例右侧的两个圆圈重叠，表示两个次级绕组共用一个铁芯，即包括一个铁芯和两个次级绕组。
电流互感器一般有两个绕组，一个绕组用于测量或计量，另一个绕组为P级精密保护；三绕组的电流互感器，一般一个绕组用于测量，一个绕组用于测量，一个绕组为P级精度保护；四绕组电流互感器一般是一个绕组测量，一个绕组测量，另外两个绕组P级精度，都是用来保护的。
以上是最常用的电流互感器符号。参见更多电流互感器符号:
