园林cad 快速读懂园林景观CAD施工图的六个步骤~

6小时快速阅读景观(CAD)施工图

课程内容

预售价格89元，价格时有上涨

很多同学觉得施工图不好画，画起来很累很无聊。有些做计划的同学觉得是在做计划，所以不需要了解施工图，只要计划做的好，画的漂亮就行。

真的是这样吗？

景观工程从最初的方案构思——施工图制作——现场施工——工程竣工是一个漫长的过程。是一个团队合作的结果，要清楚的知道两者是有机结合，不可分割的。

做好规划或者画好施工图的前提是看施工图纸。我们这门课的目的是教你如何快速彻底地阅读风景图。

●毕业于大连理工大学，具有园林工程师中级职称；

●10年景观行业设计经验。目前主要负责景观项目的技术指导和团队管理；

●主要参与项目:成都极低水族馆景观规划设计、高铁站前广场(快乐花园)方案设计、北京某幼儿园方案设计及施工图等。

第一步:景观工程图识别的基础

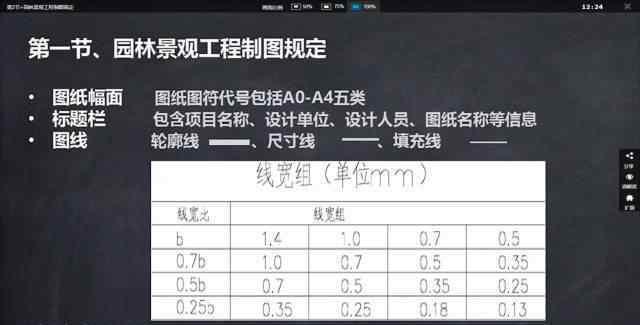

第1~2节主要讲解景观工程制图的要求和景观工程制图常用的插图。园林工程制图的要求包括:图纸、标题线、画线、比例尺、尺寸标注、符号和北箭头的设置。

园林工程中常用的图例有建筑设计图例、水体设计图例、园路与地面工程图例、水电工程图例、工程图例、土地利用类型工程图例、种植工程图例等。

第二步:景观工程图识别规范

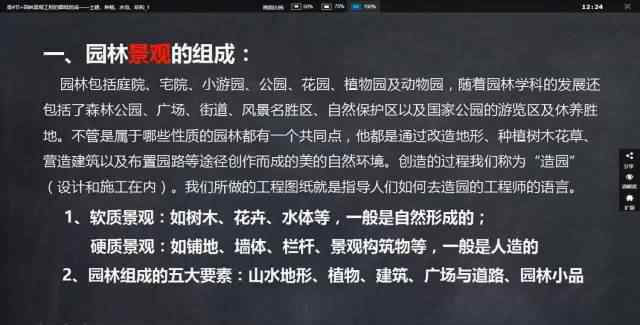

第3-4节主要说明景观施工图的组成和施工图的基本规范要求。景观施工图的构成包括四个部分(景观土建施工图、景观种植施工图、景观水电施工图、景观结构施工图)。

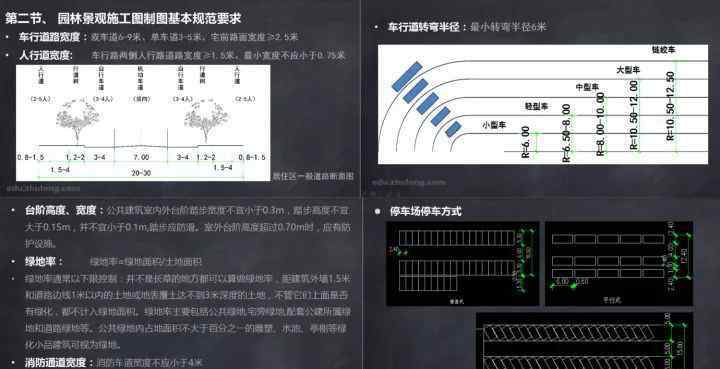

施工图的基本规则包括:道路宽度、人行道宽度、道路转弯半径、停车位、台阶、绿化率、消防通道、消防面。

第三步:景观工程图纸总图

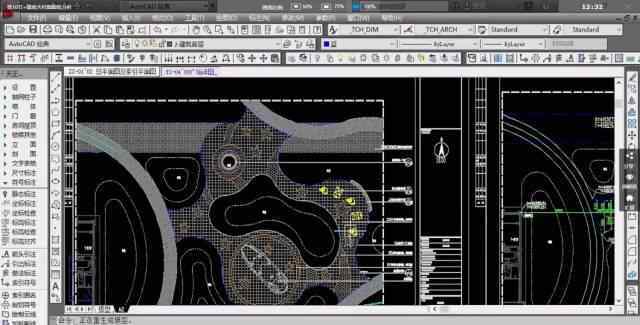

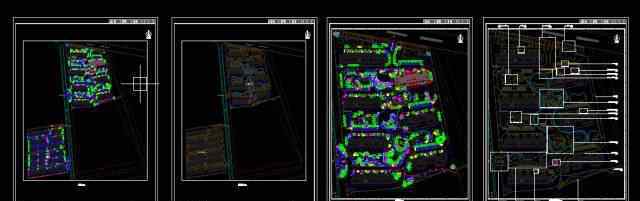

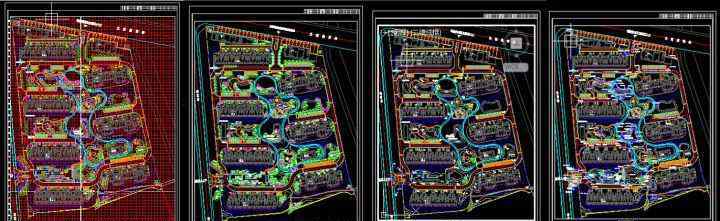

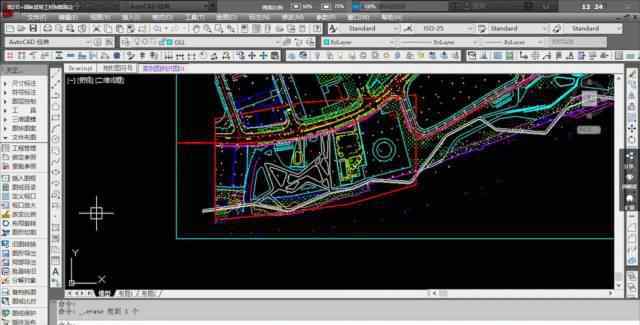

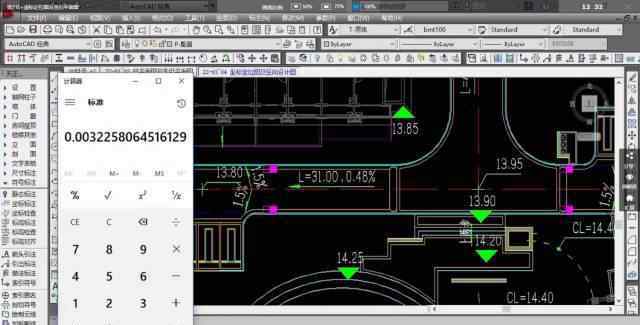

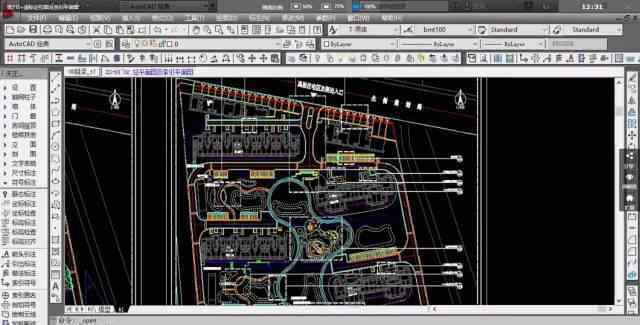

第6-8节主要通过案例讲解总图工程图(封面、目录、设计说明、总图、索引图、坐标定位图、竖向设计、尺寸放线及网格图、路面索引图)等的图纸识别方法。

第四步:花园道路、广场和细节的工程图

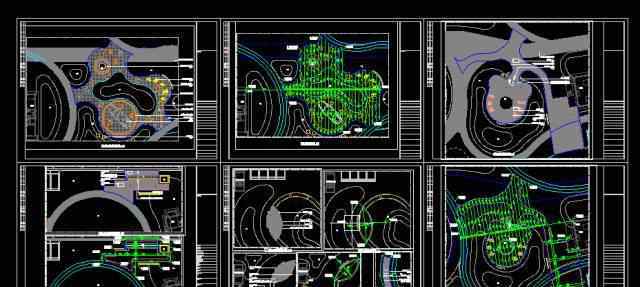

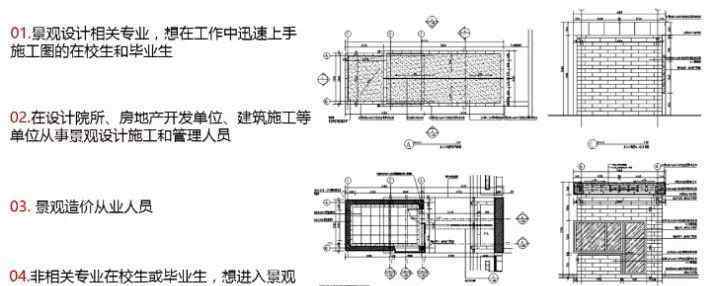

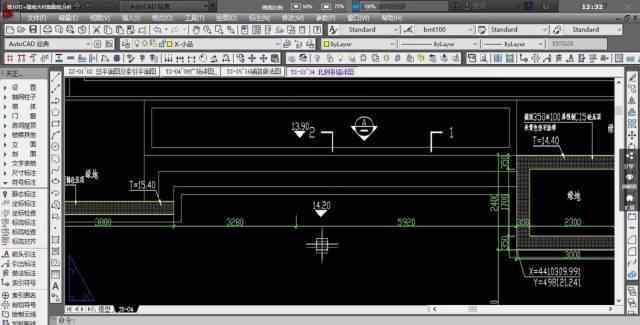

第9-10节解释了一些园林设施的图纸识别方法，如入口广场铺装详图、儿童游乐场铺装详图、健身场地铺装详图、铺装做法详图、礼宾和景观墙详图、铺装做法详图、景观墙详图、座椅详图和种植池详图。

第五步:园林植物工程图

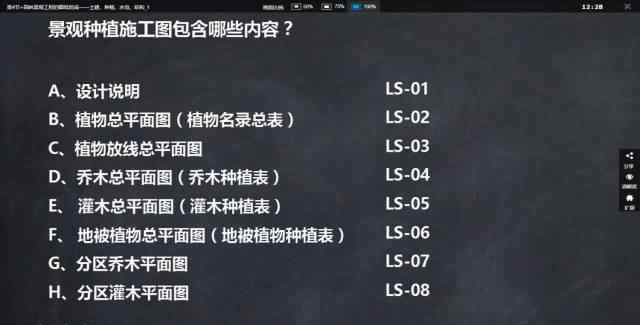

第11-12节说明了一些绿色应用图纸的图纸识别方法，如植物工程图纸的内容(植物设计说明和苗木表——植物放样总平面图——树木总平面图——灌木总平面图——地被植物总平面图)。

第六步:风景园林和水电工程图纸

第13-14节解释建筑图纸和水电工程图纸的内容。对于建筑施工图，需要掌握一些施工图的图纸识别方法，如图纸名称、比例尺、纵横定位轴线及编号、门窗布置、台阶、坡道、散水、台阶、楼层标高、室内外高差、屋面设施、屋面排水系统等。

给排水工程图纸主要通过案例说明给排水设计说明、给水方案、给水管径、管径保护措施、排水方案、污水竖管、雨水进口等用水部位的图纸识别方法。

电气工程图纸说明电气设计说明、灯具类型、灯具布置、配电箱、线环穿箱等电气应用图纸的图纸识别方法
