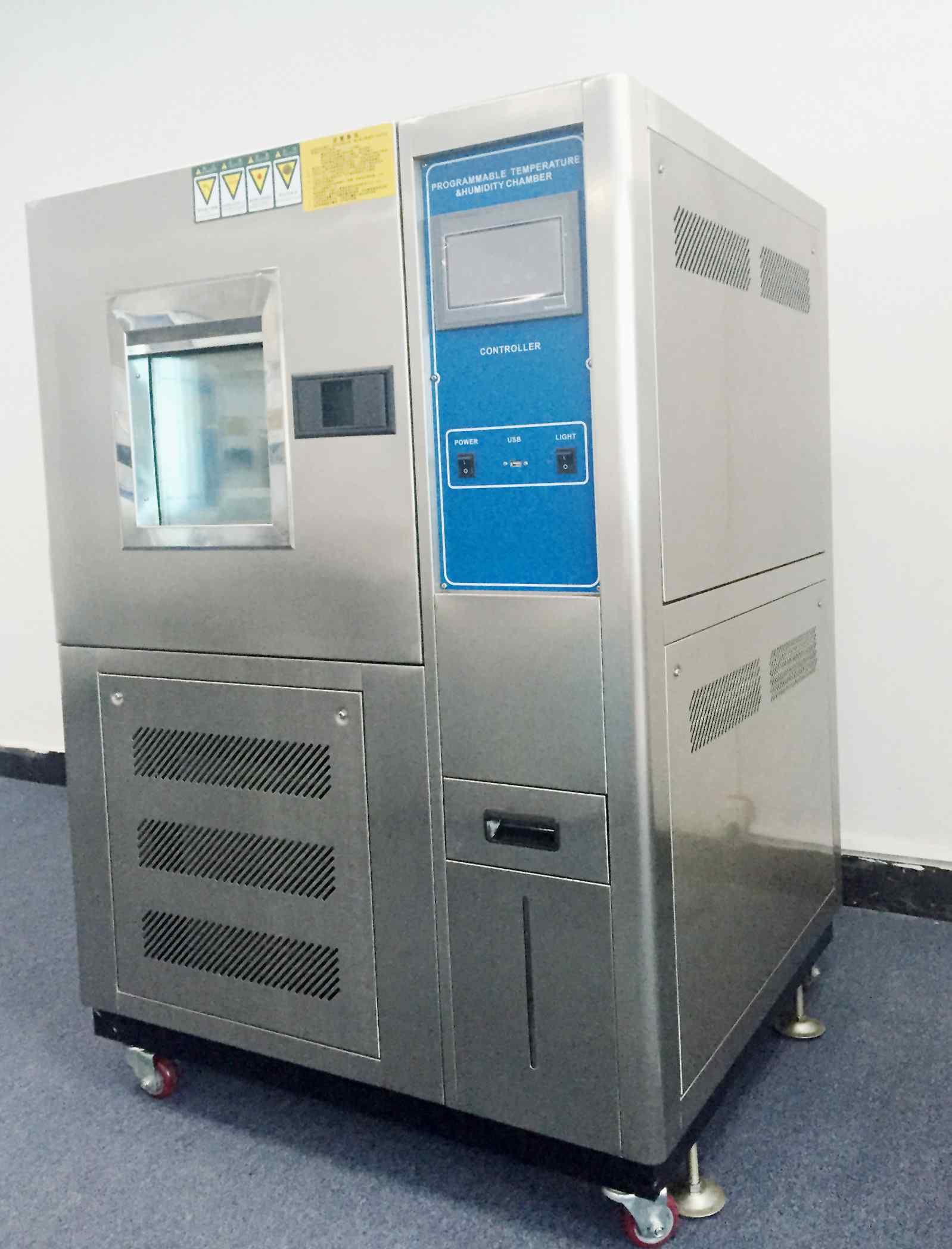

深圳恒温恒湿 深圳恒温恒湿试验机

设备概述:

我公司主要致力于恒温恒湿箱的研发和生产，是一家集研发、生产和销售为一体的专业测试设备有限公司。本机专门测试各种材料的耐热、耐寒、耐干、耐湿性能。本机可选择中文或英文LCD显示触摸屏，操作简单，易于编辑程序。它可以显示与系统运行条件、执行和设置程序曲线相关的完整数据。运行中出现异常情况时，屏幕会立即自动显示故障原因，并提供故障排除方法。

设备特征:

1.高品质外观，机身采用圆弧造型，表面经过雾纹处理，采用无反作用的平手柄，操作简单，安全可靠。

2.矩形夹层玻璃观察窗，可用于在测试中观察测试对象。窗户有防汗电加热器装置，防止水蒸气凝结水滴，高亮度PL荧光灯保持箱内照明。门的双层隔离和气密性可以有效隔离内部温度泄漏。

3.保温系统采用超细玻璃纤维填充保温区域，内外容器连接部位采用非金属耐高低温材料，有效降低温度传导；门采用精制硅橡胶密封，在高低温下无老化硬化现象，密封性能更好；加湿方式采用隔离加湿；

4.有了外部供水系统，可以方便地向加湿桶供水并自动回收。

5.压缩机循环系统采用法国“泰康”品牌，可有效去除冷凝管与毛细管之间的润滑油，全系列采用环保制冷剂(R23、R404、R507)。

6.控制器采用进口880触摸显示屏，可同时显示测量值、设定值和时间。

7.控制器具有多级程序编辑功能，可快速控制温度和湿度(OUICK)或SLOP。

8.内置动滑轮，移动放置方便，定位螺丝固定位置牢固。

9.送风循环系统采用低噪音、长寿命、空调节的专用风机，风轮为多翼离心叶片。

符合标准:

1.gb11158高温试验箱技术条件

2.GB10589-89低温试验箱技术条件

3.GB10592-89高低温试验箱技术条件

4.GB/T10586-89湿热试验箱技术条件

5.GB/T2423.1-2001低温试验箱试验方法

6.GB/T2423.2-2001高温试验箱试验方法

7.GB/T2423.3-93湿热试验箱试验方法

8.GB/T2423.4-93湿热交变试验方法

9.GB/T2423.22-2001温度变化试验方法

10.IEC60068-2-1.1990低温试验箱试验方法

11.IEC60068-2-2.1974高温试验箱试验方法

12.GJB150.3高温试验

13.GJB150.4低温试验

14.GJB150.9湿热试验

应用行业:

适用于电子、塑料制品、电器、仪器、食品、车辆、金属、化工、建材、航空航天、医疗等产品的质量检测。

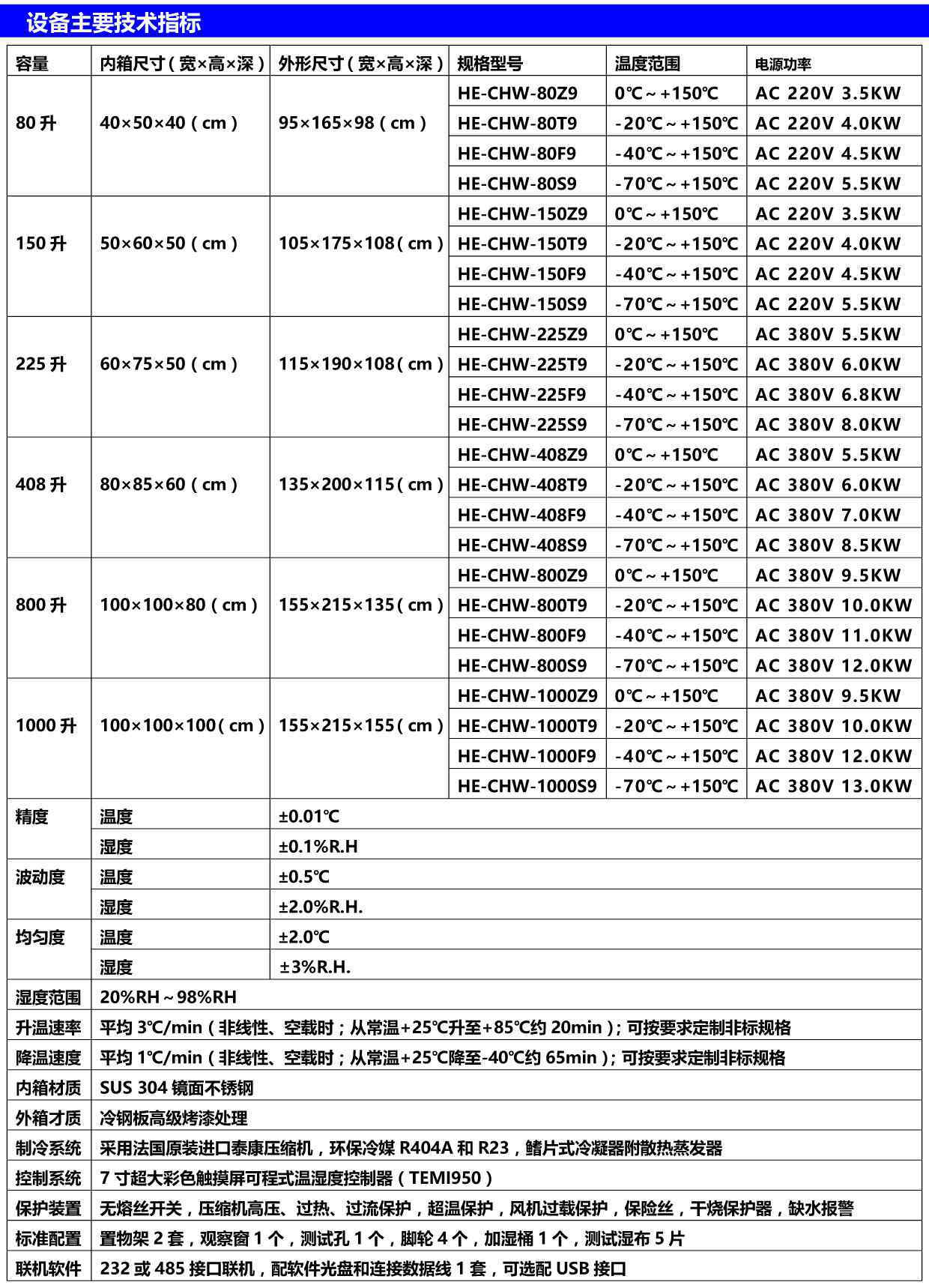

详细参数

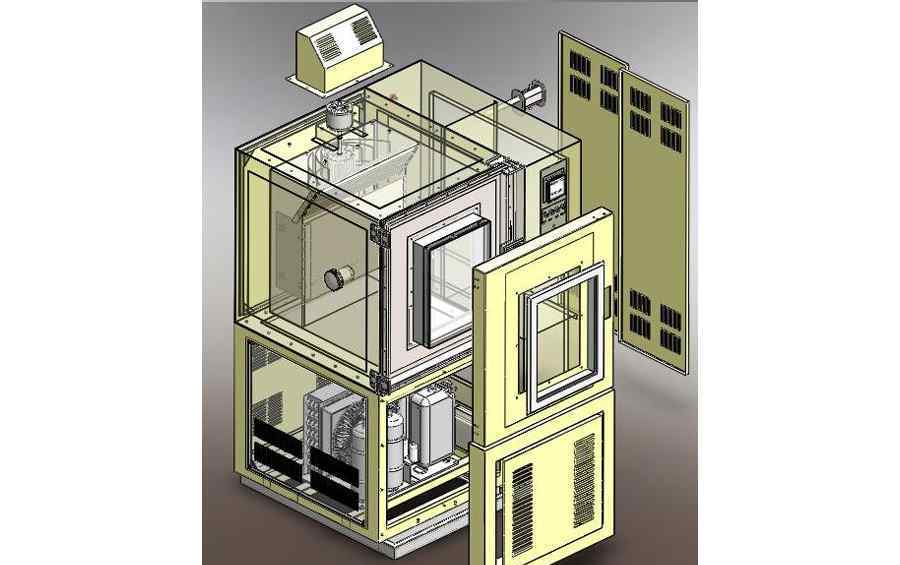

一、结构和材料

1.内盒材质:镜面不锈钢板(SUS 304 1.0mm)；厚)；

2.外箱材质:不锈钢板，带纱面(厚度1.0mm)；

3.保温层设计:有效避免箱体顶部冷凝；

4.保温层:保温层(硬质聚氨酯发泡，100mm厚)；

5.箱门:单门，单窗，左开。扁平嵌入式手柄，后按钮:SUS #304。双向隔热和气密紧固有效隔离箱体内外的热交换；

6.观察窗:三层真空玻璃，方便观察样品的使用。尺寸为320X250X40mm

7.窗户防汗:电加热装置，防止湿气凝结；

8.照明设计:高亮度窗口照明节能灯，方便观察样品；

9.测试孔:机身左侧直径50毫米，带一个不锈钢孔盖和一个硅胶塞

10.机器滑轮:移动方便(调整放置位置)，配合强力螺栓使用(固定位置)；

11.箱内货架:2个不锈钢SUS #304方形冲孔钢板货架，2套轨道(调整间距)；

12.机器重量:约200公斤

13.通信接口:一个RS-232C终端。可以连接电脑打印曲线(电脑和打印机自行配置)。

二、温湿度电加热循环系统:

1.加热系统旋转:辐射环形电加热器；

2.加湿缸:加湿缸(锅炉模式)用于加湿，比传统的表面加湿(水盘式)速度快，控制精度高，不会在箱体内产生水垢等杂质污染，性能好，清洗方便，采用全不锈钢制造，附有水位观察窗；

3.加湿管:全不锈钢无缝套管，绝缘电阻大于50MΩ，防干烧控制；

4.循环系统:风采用多翼离心复卷风机，由增强轴和耐高低温铝合金制成，用于放置叶片，不锈钢和轴向回路电机实现强制回路对流

5.导风板设计:可上下左右调节，保证温湿度均匀分布；

6.控制方式:平衡温控系统(BTHC)以P.I.D方式控制SSR固态继电器，实现高精度无触点开关控制，使系统的加热和加湿量等于湿热损失量，可长期稳定使用。

三.湿度补给水系统:

1.供水装置:用于供水的隐藏式水箱(常用)；

2.废水排放系统:冷凝后的废水通过专用管道排放到箱体外部；

3.加水装置:小泵自动将水抽到加湿筒；

4.容量:20L(塑料拉丝型)

5.加湿方式:用不锈钢加热器加热形成湿蒸汽加湿，用探头检测湿度。

四.制冷系统:

1.制冷系统:原装法国泰康压缩机(功率根据低温范围确定)；

1.1概述:压缩机制冷系统的心脏采用压缩→冷凝→膨胀→蒸发(吸热)的制冷回路来降低环境温度。

1.2结构:

A.壳

B.发动机

C.汽缸缸壳

D.活塞

E.启动器和热保护器

F.冷却系统的组成

1.3特性:

A.高效率、低转差率、大容量f级绝缘电机，确保高制冷量、低功耗和运行安全。

B.1/12系列-12匹马，十个系列，几百个型号。它是商业冰箱行业中最著名的。

C.适合在中国和东南亚不同地区不同气候条件下长期使用。经过长期测试，性能稳定可靠。

D.zujiā平衡设计使压缩机振动更小，噪音更低，运行更平稳。

E.宽电压设计，单摄像头工作电压180-240伏，三摄像头340-440伏，适合中国电压要求。

2.冷热交换系统:超高效SWEP制冷剂冷热交换设计(环保制冷剂R404a)；

3.热负荷调节:自动调节制冷剂流量，有效带走热负荷散发的热量；

4.空冷凝汽器:带散热的翅片电机；

4.1概述:风冷冷凝器是一种与氟利昂制冷设备配套，采用空气体进行冷却的散热设备。

4.2特点:

A.外壳采用优质钢板制成，喷塑，耐腐蚀，外形美观，强度高，耐腐蚀，易于组装组合。

B.采用高效外转子风机，转速低，风量大。运行平稳，噪音低。

C.独立开关，安全方便。风扇电机防水性能高(IP65)，使用寿命长。

D.铜管为高纯度无缝铜管，使用寿命长，不易开裂腐蚀。

E.大的接触面增强了翅片强度和空空气湍流效应。

F.它可以应用于制冷剂，如R22R134AR404AR407C

5.翅片式蒸发器:翅片式多级自动调节负荷能力；

5.1概述:蒸发器是四大制冷部件中非常重要的一部分。低温冷凝气体经过蒸发器，与外界空气体进行热交换，液化吸热达到制冷效果。

5.2结构:主要由加热室和蒸发室组成。加热室向液体提供蒸发所需的热量，促进液体的沸腾和蒸发；蒸发室完全分离气相和液相。加热室中产生的蒸汽携带大量液体泡沫。这些液体到达空大空间的蒸发室后，可通过自冷凝或除雾器与蒸汽分离。通常除雾器布置在蒸发室的顶部。

5.3操作特点:在工程上，蒸发过程只是将部分溶剂从溶液中分离出来，而溶质保留在溶液中。因此，蒸发操作是将溶液中的挥发性溶剂与非挥发性溶质分离的过程。由于溶剂的蒸发速率取决于传热速率，蒸发操作是一个传热过程，蒸发设备是传热设备。然而，与一般的传热过程相比，蒸发操作具有以下特点:

A.溶液的沸点升高:由于溶液中含有非挥发性溶质，在相同温度下，溶液的蒸气压小于纯溶剂的蒸气压，也就是说，在相同压力下，溶液的沸点高于纯溶剂，溶液浓度越高，这种影响越显著。

B.材料及工艺特点:在材料浓缩过程中，溶质或杂质往往在受热面上沉积结晶形成垢层，影响传热；有些溶质是热敏性的，在高温下停留时间过长，容易变质；有些材料腐蚀性大或粘度大等。

C.能量回收:蒸发过程是一个溶剂蒸发过程，由于溶剂蒸发潜热大，是一个能耗较大的单元操作。因此，节能是蒸发操作中需要考虑的一个重要问题。

6.其他配件:丹麦烘干筛选程序，日本鹭宫电磁阀

7.除湿:制冷系统除湿(箱内空气体通过温度低于露点的蒸发器，水分析出)

8.系统特点:制冷系统流量根据不同工况自动切换，恒段切断冗余系统保持节能运行，多级蒸发器组合降温控制，可获得更均匀高效的冷交换效率和制冷输出；流量控制由各自匹配的电磁阀自动调节；

动词 （verb的缩写）温湿度控制系统

1.控制规格:原装韩国880彩屏液晶触摸屏中英文温湿度控制器

精度:0.5℃±1%相对湿度

分辨率:0.1℃±1%相对湿度

2.可容纳999套程序内存存储功能，可选择单级控制或多级程序控制，菜单模式操作，可直接编程固化曲线功能，具有RS-232通讯接口。

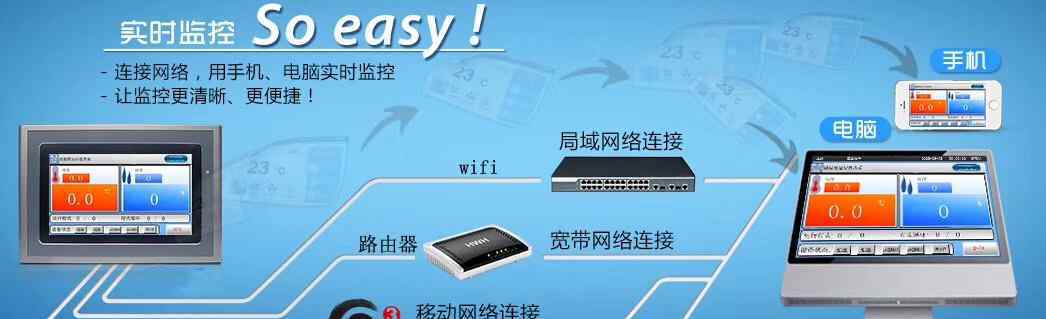

3.可以和电脑连接，电脑可以直接监控编程操作。它还可以用温度记录仪记录和打印数据！(可选)

4.每个系统的主要部件都配有安全检查和接口装置。当出现异常故障时，故障状态会立即通过液晶显示文本显示，并切断电源

5.具有运行累计时间显示功能，可用于机器的运行时间和参考

6.传感器:PT100测试传感器

7、带温湿度控制图

不及物动词安全保护装置

1.泄漏和过载保护器、压缩机过载保护器

2.过热和过湿断电保护

3.防止缺水和缺相

4.压缩机高低压保护

5.加湿器(压缩机)过热保护

6.限温保护装置，压缩机电流保护

标准配件

1.两套不锈钢可调棚板，可随意改变距离

2.真空玻璃透视窗，防爆型

3.广角投影照明设备采用节能高效荧光灯

4.机身配有四套可调固定轴和活动轮以及控制指示灯

5.测试电缆出口的一对50毫米φ的孔

电源:三相380伏10%电源频率:50赫兹2% 4千瓦
