避雷针保护范围 怎么计算单支避雷针的保护范围？

为了防止对电力设备的直接雷击，通常使用避雷针或避雷线。为了防止高压框架空线路遭受直接雷击，通常使用框架空避雷线(俗称框架空接地线)。

单避雷针的保护范围

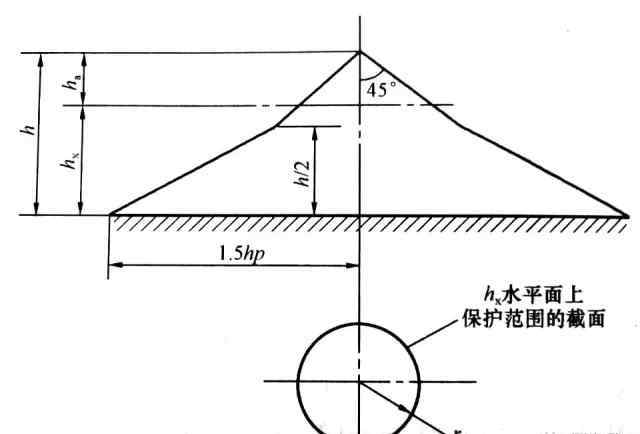

单根避雷针的保护范围如图，避雷针的高度为H，避雷针在地面上的保护半径为1.5hp当被保护物体的高度为hx时，hX水平面上的保护半径rx按下式计算确定

(1)当hx≥h/2时，rx=(h-hx)p=hap

(2)当hx

rx型避雷针在hx水平面的高度保护半径，m；

Hx-被保护物体的高度，m；

Ha-避雷针有效高度，m；

H-避雷针高度，m；

P-高度影响系数，h≤30m时，p = 1；30<。H≤120m，p=5.5/√h
