clamping LTE端到端业务感知时延参数优化案例

1.qciTab9schedulBSD参数优化案例

参数原理介绍:

使用服务质量策略，用户的数据流量可以限制在特定的带宽内。在LTE中，不是通过简单的数字加减来衡量流量是否超过额定带宽。比如额定带宽为100kB，用户在某一时刻发送的流量为110kB，LTE不考虑10kB减去100kB，用户超出流量10kB。为了判断流量是否超过额定带宽，我们需要使用令牌桶算法进行计算。

QC itab9调度器BSD参数主要在令牌桶算法中改善感知延迟，这意味着在令牌桶中放置一定数量的令牌，并且允许一个令牌发送1字节的数据。发送1字节数据后，需要从桶中删除一个令牌。当桶中没有令牌时，发送任何大小的数据都将被视为超出额定带宽。只有桶里剩下令牌，才能继续发送数据。就像池塘里的水一样，可以流出也可以流入。令牌桶中的令牌不仅可以删除，还可以添加。为了保证数据可以随时发送，需要不断向桶中添加令牌。因此，向令牌桶添加令牌的速度决定了发送数据的速度。

参数效果评估:

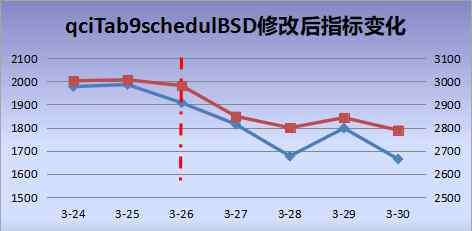

在高值区选择437个站，修改QC itab9调度器BSD，从300ms改为500ms。修改后，视频播放和页面浏览的等待时间增加了80毫秒左右。如下图所示:

2.ilReacTimerUl参数优化案例

参数原理介绍:

诺基亚_LTE预调度中只有一个参数ilReacTimerUl，这个参数的基本含义是“上行传输的数据块后，上行为UE预留资源的时长”。保留的资源并不等同于保留与上次计划一样多的prb，直到此计时器超时。预留时间越长，意味着当UE有调度要求时，获得最快响应的概率越高，但相应系统的开销也会增加，传输同样数量的数据所需的资源也会增加，PRB的利用率也会相应增加。

预调度的意义在于降低LTE系统的时延。对于一些小的分组业务，由于上行需要对下行数据进行应答ACK/NACK，如果没有预调度，则上行需要先进行SR，然后在上行资源上进行应答。有了预调度，反馈才能及时。

参数效果评估:

打开212单元格的预调度功能，将跟踪观察指标设置为1000，如下所示:

3.actUserLayerTcpMssClamping参数优化案例

参数原理介绍:

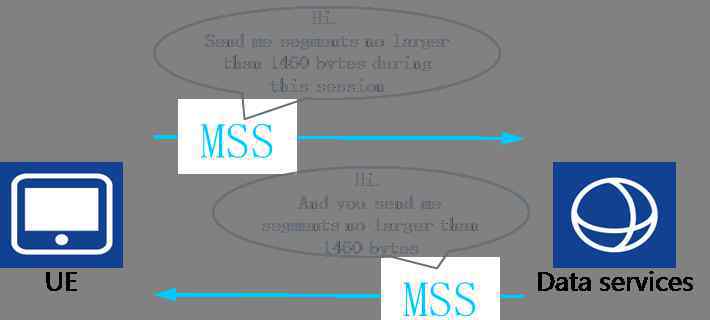

TCP MSS最大段大小(MSS)是TCP报头中的一个可选字段。在TCP连接的三次握手中，有一项非常重要的工作，就是MSS协商。连接双方在SYN消息中添加MSS选项，其选项值表示自己端可以接收的最大分段大小，即对端可以发送的最大分段大小。连接双方以自己端发送的MSS值和接收对端的MSS值中较小的一个作为该连接的最大传输段大小。

该参数是一种通过在中间网络节点上重写MSS值来控制路径MTU的技术，使得eNodeB不会在本地被分段或重组，可以避免碎片化，减少数据包碎片化导致丢包时因丢包造成的高延迟。

参数效果评估:

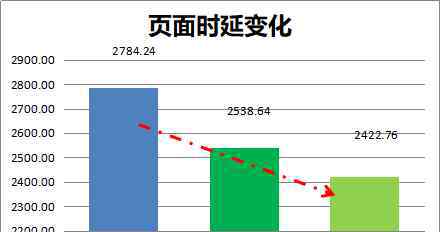

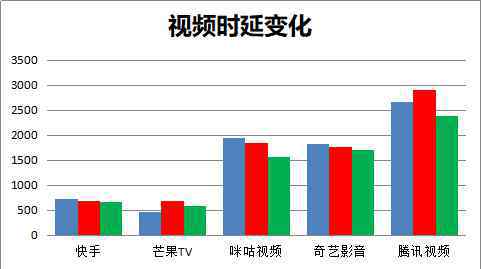

在高值区开启TCP MSS功能后，页面显示等待时间减少200ms左右；；目前腾讯视频和GIF Aauto在视频业务中占比最高，各业务子类别整体延迟波动较大。从图中可以看出，修改后的延迟指标比修改前要好。

4、actDLdynTargetBler参数优化案例

参数原理介绍:

诺基亚基站升级16A后，基站可以开启小区级参数actDLdynTargetBler，表示激活小区下行动态目标误码率。当此功能开启时，下行动态目标误码率将被激活。该值用于用户设备配置传输模式TM2/3/4/7，并且相关联的CQI上下行步长将根据对应于当前调制顺序的不同目标误码率值来更新。提高速度有正增益，有助于改善延时。

参数效果评估:

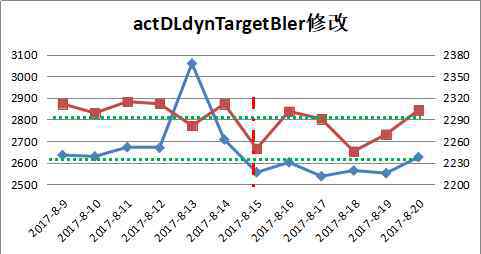

8月8日，选取150个高价值TOP小区对该功能进行验证，修改后的小区内五类服务的视频播放等待时间基本保持稳定，而页面浏览等待时间呈下降趋势，下降约85ms，指数提升3.23%。

8月15日，在扩展范围和修改340个单元的参数后，页面延迟指数也提高了30-50ms。
