如何选择合适的光栅尺

光栅尺又称光栅尺位移传感器(光栅尺传感器)，是利用光栅的光学原理工作的测量反馈装置。光栅尺常用于数控机床的闭环伺服系统，可用于检测直线位移或角位移。接下来，边肖将谈谈光栅尺的原理和品牌。

首先，如何选择合适的光栅尺，我们在选择时首先要确定以下因素:

第一，要看你用什么设备。目前国内市场应用最广的是5V-TTL方波输出和EIA422信号输出。

第二:确保你的设备的工作行程或测量行程尺的行程需要大于设备的工作行程和测量行程。

第三:测量直线位移或者控制直线运动需要光栅尺吗？准备连接数显表、运动控制卡、单片机或PLC。输入电压是多少？常用的有5V光栅尺和24V光栅尺。

第四:精度的选择，首先明确你的设备能达到什么样的精度。举个例子，一台车床的精度只能达到0.04mm，所以你不需要选择分辨率为0.001mm的尺子，因为光栅尺的精度是根据你的设备精度决定的。假设我们选择一把分辨率为0.005mm的直尺，其精度理论上可以达到0.005mm，但是你的设备达不到或者没有用，那么你只需要，国产品牌的光栅尺精度一般是0.1μ 0.5μ1μ5μ 10μ 20μ，其中0.1μ 0.5μ1μ多用于高精度测量行业和运动控制，5μ 10μ 20μ多用于一些大型设备的定位加工！

二、光栅尺的原理

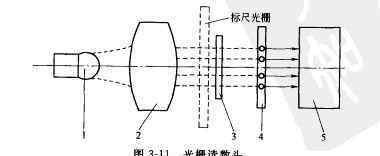

光栅尺分为投影光栅和反射光栅。这两种类型的光栅刻度尺是由于它们不同的制造方法和不同的光学原理。普通光栅尺的工作原理是基于物理莫尔条纹形成的原理，换句话说就是光电折射。根据莫尔条纹的物理性质和功能性质，光栅尺的一个重要特点是放大。这时的光栅尺就像人眼一样，可以看到机床工作中的细微差别，并将其放大。光栅尺可以代替很多其他的机械仪表，比如深度计、扭簧比较仪等。光栅尺可以配合其他设备用数字结果显示测量结果，是自动化生产的重要工具。

三、光栅尺正确安装步骤:

1.根据阿贝误差原理，传感器应尽可能安装在靠近机床工作台的车体基面上。

2.根据机床的行程选择光栅尺的长度，有效测量长度大于机床的行程，即行程两端至少要留20mm余量。主尺孔间距为L=L 0 +147 (L 0公称尺寸，mm)。

3.用M6六角凹头螺钉将光栅尺固定在基面上，确保主尺的上端面与正面和移动方向平行，误差≤0.1毫米/米

4.读数头的孔距为60±0.1毫米，用M4内六角螺钉固定在相对于主尺运行的另一个基面上，或用M6内六角螺钉固定在安装附件上，用于固定读数头的安装附件应设计成上下调整量为1毫米。读数头的叉和外壳的整个长度之间不应有摩擦。读数头的后基面平行于主尺的基面。当发现安装误差时，读数头前后可重0.1 ~ 0.2毫米，读数头与主尺之间可保持0.8 ~ 0.15毫米的间隙。尽量将读数头安装在非移动部件上，以便于信号线的固定，禁止与电源线平行布置。

5.安装光栅尺的机床导轨上应安装限位装置。

6.光栅尺安装后，应仔细检查，确保工作台能够无误地移动。运动过程中不应有异常声音。连接电源，检查技术是否正确。检查时，可与标准块规进行比较。如有误差，可用数显仪表校正。

7.一切正常后，光栅尺护罩要拧紧，光栅尺护罩要保护好所有主尺。严禁带油和金属屑进入主尺。
