防雷地极防雷接地地下镀锌钢管如何排列，打入地下多少米深？

寻找雷电防护(www.zhaofanglei.com)

定位:防雷产业产业链垂直电商交易平台

使命:服务防雷产业链，助力防雷企业发展

模式:1。信息互动+自营交易+撮合交易+产品委托检验+供应链管理+智能工厂解决方案，工业互联网+跨境电商2。自营+配套服务+大宗采购+外包+非标定制+服务推荐+专家咨询+供应链金融

价值:在供应链中实现价值互动和生态双赢

内容来源:今日头条-从电看世界，信息转载，仅供参考！欢迎大家在留言区讨论宝贵意见！

接地系统施工技术说明

1.电气设备的所有金属外壳和工艺设备的其他金属外壳和电缆槽，包括容器、塔架、框架、钢梯、护栏等。，应可靠，进出装置的管道和长距离管道也应接地。

2.对于单体建筑的防雷接地，尽量采用建筑物的金属构件作为自然接地体，并与系统接地可靠连接。

3.工作、保护、防雷、防静电接地可共用一套接地系统，工频接地电阻不大于4ω。如果实际测量的接地电阻不符合要求，应增加接地电极，所有不带电电气设备的金属外壳应良好接地。

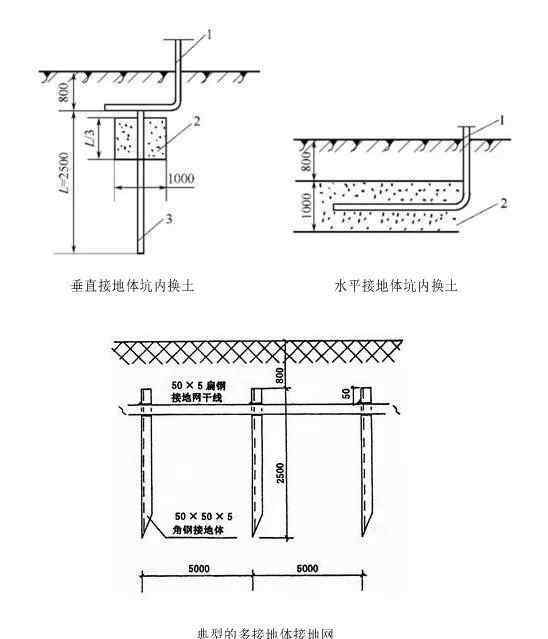

4.接地装置由垂直接地极和接地层组成。垂直接地极采用镀锌角钢(≈50 * 50 * 5，L = 2.5m)，接地极垂直打入地面0.8m，水平接地线采用-40 * 4扁钢，深度0.7m..两个接地极之间的距离为5m，接地极与接地线采用焊接连接，接地线之间搭接12cm。焊接完成后，接头应进行防腐处理，接地极引出的接地部分应采用铜管保护。

5.主接地线与罐壁和建筑物的最近点不应小于3m。

6.从干线向上返回的扁钢的垂直部分应进行防腐处理，并清除焊渣。

7.接地装置的施工及验收详见GB50169-92。

防雷接地和穿透深度对地下镀锌钢管的布置要求如下:

根据GB50057-2010第5.4.3条规定，垂直接地体长度为2.5m，间距为5m，因局部限制可适当减小。
