家庭电路走线实际图 资深电工细谈家庭电路走线，18个注意点我连踩5个，简直送命！

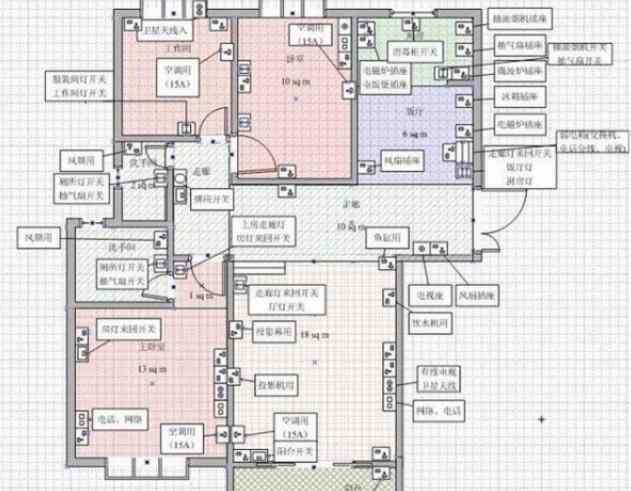

电路早期设计应注意:

1、配合电路工程明确用电需求，设计图纸。

2.所有线路应遵循平直、垂直、最短的原则，减少弯曲，避免后期维护困难。

3.空厨房、卫生间、客厅、卧室、电脑、大功率电器专用电路及相应的漏电保护器。

4.电源线与采暖、热水、燃气管道的平行间距应大于300cmmm，交叉间距应大于10cmmm。

5.高压插座和低压插座之间的距离应大于500mm

6.插座一般离地30cM，开关一般离地130CM，插座开关在统一的水平线上。

7.考虑到家用电器和家具的位置和尺寸，长友插座正好位于床头柜后面，导致柜子无法靠墙站立。

8.电视墙用电量很大，但是后面没必要设置太多插座。您可以将接线板连接到电视的侧面。

9.保护措施包括接地保护(普通)和接零保护。在统一系统中，严禁同时采用两种保护方式。

10.目前家装用的电线都是单股铜线，禁止使用多股铜线。

施工准备应注意:

1、验收的原电线、管道等材料规格与协议一致，不能有任何划伤或损坏。

2.自己买的话需要提前计算用量。

3.空电线调节比选用截面积为4平方米(mm)的电源线，照明线为2.5平方米，不允许1.5平方米。

4.要求分色:红色为火线，蓝色或绿色为零线，双色为地线，白色为控制线。

5.询问改造费的内容，如卡带、水管等，这些都是水回路改造的隐性盈利点

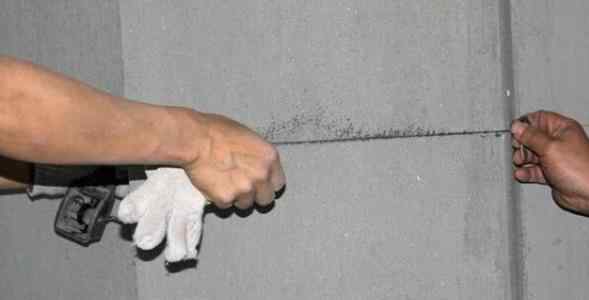

6、根据墙上的线路施工图线，画出实际线路改造路线。

7。工人需要持证上岗，无证工人的接线必须在持证工人的现场指导下进行。

8、施工现场临时用电应完成插头、开关、插座、漏电断路器等安全措施

注:关于电路线开关的一些常识

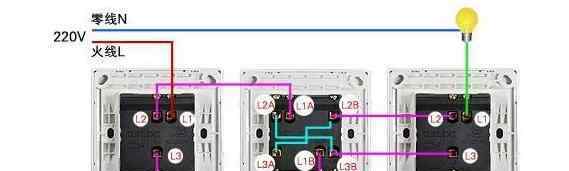

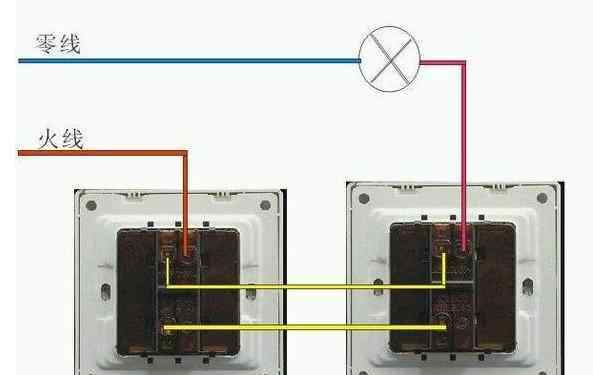

双开双控，适合在两个不同位置控制一盏灯

单开三控，适合在三个不同位置控制一盏灯

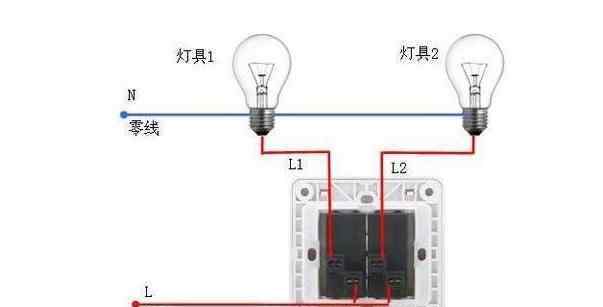

双开单控，适用于同一位置开关控制两个不同位置的灯

三个计费控制，适用于同一个位置开关控制三个不同位置的灯

四个计费控制，适用于同一个位置开关控制四个不同位置的灯

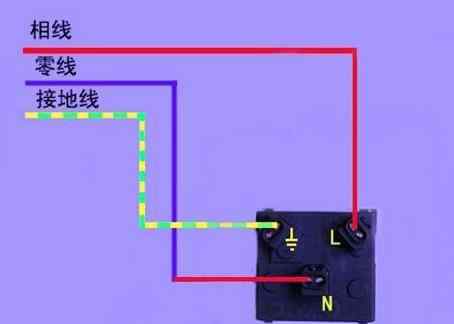

插座接线图

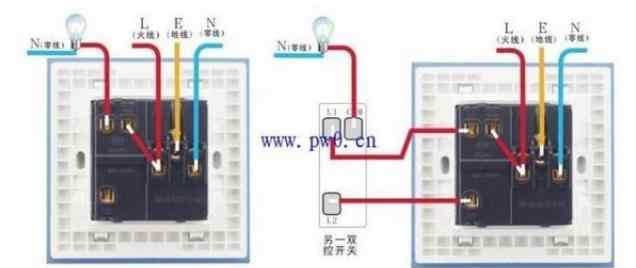

开带插座、单控制连接方法、双控制连接方法

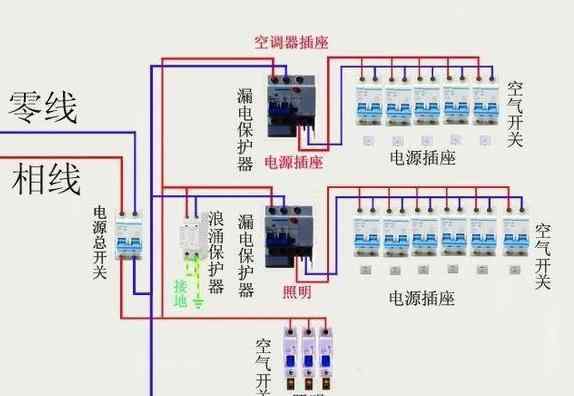

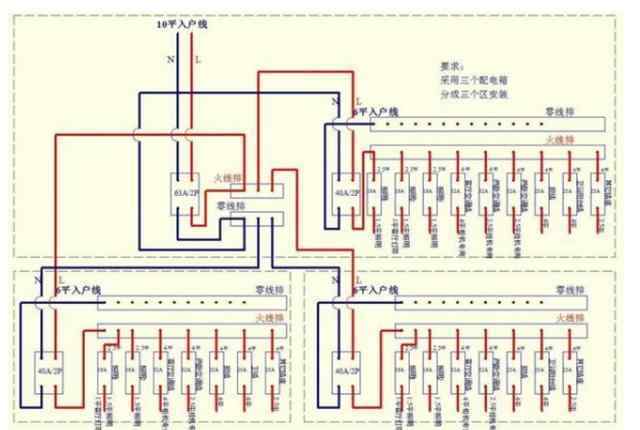

家用配电箱系统接线方法1

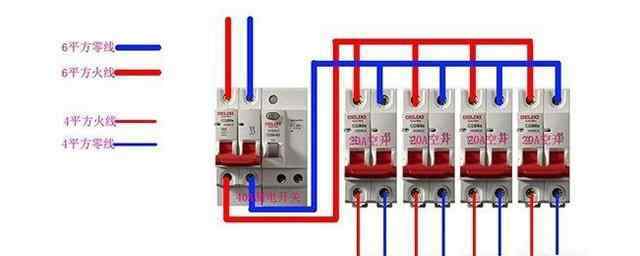

家用配电箱系统布线方法2

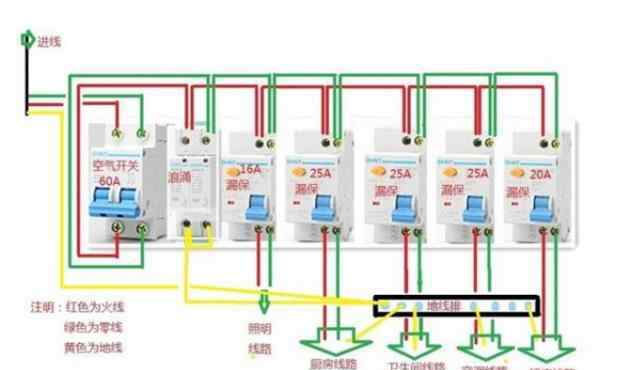

家用配电箱系统接线方法3

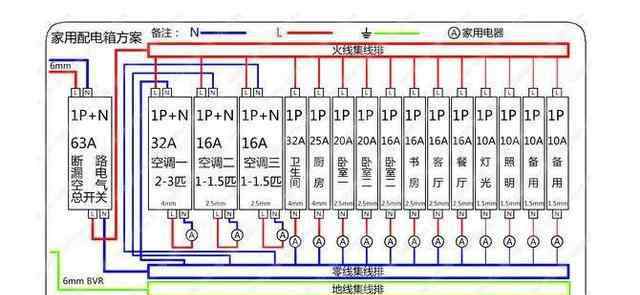

家用配电箱系统接线方式4

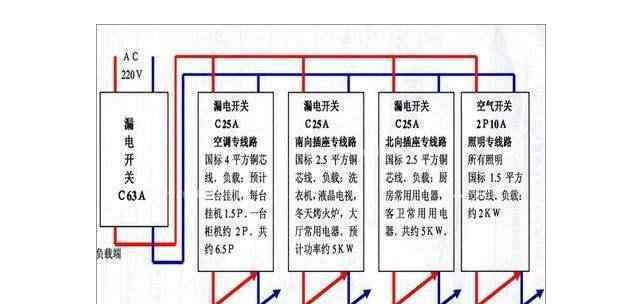

家用配电箱系统描述

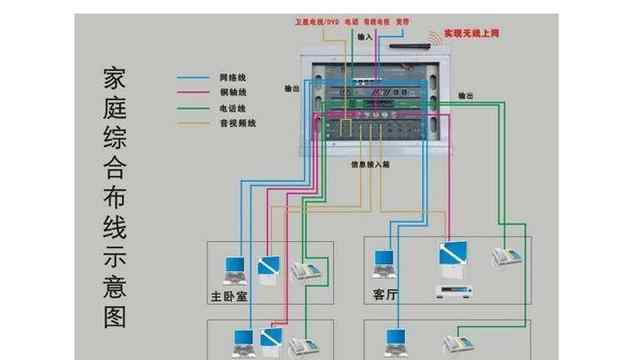

家庭综合布线系统
