交通事故现场草图 如何又快又好地画好道路交通事故现场图？

┃来源:微信微信官方账号“两转”

┃作者:杨琪·巴巴，

随着经济发展水平的提高，交通流量日益增加，道路交通事故现场调查对便捷性和效率的要求越来越高。快速、全面地调查事故现场，在短时间内恢复交通秩序，是交警一直追求的目标。摘要:本文结合个人实际工作经验，简要介绍了在事故现场勘查过程中，如何快速、准确、全面、高效地绘制交通事故现场图，希望能为战斗在第一线的同志提供一些帮助。也请提一些缺点。

这个参考

1.道路交通事故现场图绘制(GA49—2014)

2.《道路交通事故现场图形符号》(GB/T 11797-2005)

3.通用制图标准(GB/T 50103-2010)

4.《计算机辅助设计工程制图规则》(GB 18229)

5.尺寸标注方法(GBT 16675.2-2012)

6.《机械制图尺寸标注方法》(GBT 4458.4-2003)

01

什么是场景图？

场景地图是在交通事故现场调查中，利用地图学的原理和方法，固定各种交通要素及其相关的痕迹、物体、地形、地物、地貌、道路交通设施，反映交通事故现场情况的记录形式。

02

站点地图的作用是什么？

1.准确、醒目地刻画场上各种交通要素的形状、大小、位置及其相互关系，能够客观地表达稿件中难以描述清楚的痕迹、物品的形状、大小等。；

2.具体补充现场摄影、录像难以反映的痕迹项目的方位、距离、相互联系；

3.事故责任分析、认定和调解的重要依据。

03

什么样的站点地图？

现场记录图

使用图形符号、尺寸和字符记录道路交通事故的现场环境、事故模式以及车辆、人员、物体和痕迹的位置和关系图。

现场记录图纸一般在事故现场手工绘制，要求现场绘制，因此现场记录图纸的整洁度不是很高。(草图)

但要在后续绘制的标准“现场比例尺图”的基础上，在满足现场记录图快速绘制和现场调查内容准确全面记录的基本要求的情况下，努力提高现场记录图各维度要素的整洁、完整和测量精度。

二

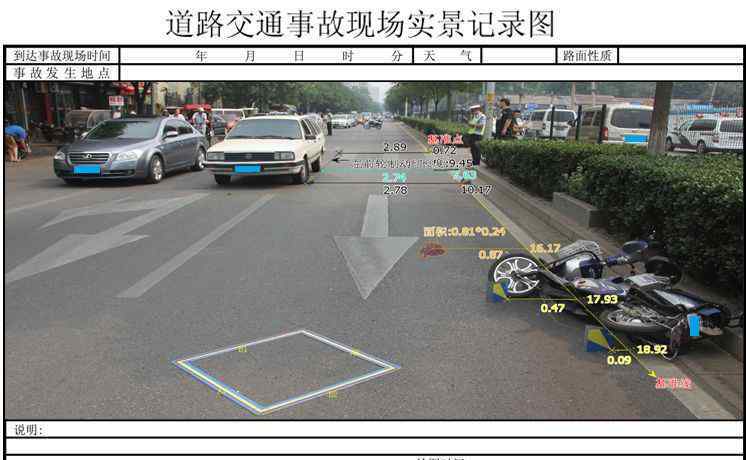

场景记录图

利用航空摄影、红外或激光测量技术在现实生活照片上标注尺寸和文字，记录现场环境、事故形态以及车辆、人员、物体和痕迹的位置和关系。

这种成图方式是GA49-2014中一种新型的站点地图，目前使用较少，因为对人员、设备、技术要求比较高。

三

场地比例图

现场比例尺图是以现场记录图、现场实景记录图和现场调查记录中包含的数据为基础，以现场记录图中的基准点和基准线为依据，严格按照标准图形符号和一定比例绘制道路交通事故现场的整体或局部平面图。

现场调查后，使用必要的绘图工具以一定的比例绘制现场比例图，因此要求绘图整洁。场比例图是场记录图的升级和标准化版本。绘制场比例图时，不允许改变记录的内容(如尺寸、痕迹、场对象等)。)在野外记录图上。

四

现场剖面图

道路交通事故现场某一横断面、垂直横断面或水平横断面上车辆、人员、物体和痕迹之间关系的横断面图。

显示交通事故现场的某一横截面或纵截面中某一位置的车辆、物体和痕迹之间关系的横截面图。这种绘制采用切割和绘制的方法，根据需要，把遮挡视线的地形和地物的某一部分切割掉，以表达从表面难以表达或不可能表达的各种内部关系以及与外界的联系。

在道路交通事故现场调查中，野外横断面很少使用。只有当需要表达道路不同高度处的车辆、物体、痕迹之间的关系或者道路横断面与纵断面、事故之间的关系时，才能绘制现场横断面。

五

场地标高

现场立面图:道路交通事故现场车辆和物体侧面相关痕迹和物证位置的局部视图。(有比例尺的交通事故现场分解照片)

显示交通事故现场物体侧面相关痕迹和证据位置的局部视图。这种图，也叫侧视图，是站着的平面图。

立面图主要用于展示车辆碰撞或擦伤的表面，一般要求按比例绘制，也可以部分按比例绘制。也可以表现三维物体的一个面的一部分变成局部特写，从而更细致地表现局部情况。

注:场地记录图主要是平面图(场地记录图和场地比例尺图)。当需要表达局部条件时，只有在绘制局部放大图后，才会绘制立面或横截面。

六

现场分析图

现场分析图:道路交通事故发生时车辆、人员、散落物的运行轨迹、时间顺序、接触或冲突位置的平面图。

现场分析图可以形象地显示事故发生前、事故中、事故后道路上车辆和行人的位置、移动方向、移动轨迹和冲突地点。(关键要素在图中出现三次)对判断事故过程、分析事故原因有重要作用。

04

现场图纸规范

a类图纸尺寸为170mm×257mm，主要适用于城市交叉口和高速公路匝道与主干道交界处的事故

b型图纸，尺寸为257mm×170mm，适用于主干道和平坦道路。当绘制大范围的交通事故场景时，场景图可以拼接。

尺寸为257毫米×170毫米的c型图纸

05

现场记录/比例图

现场图纸比例

场景比例图的比例是指场景比例图中各元素和关系的线性维度与实际场景中对应维度的比例。简而言之，场景图是将交通事故场景元素按比例以俯视图的形式绘制到纸上。

1.应按比例绘制的图形符号包括:

a)机动车和非机动车；

b)道路形式、结构及道路隔离带(桩)；

c)动态跟踪的长度；

d)图中主要元素之间的图形符号。

2.可以不成比例绘制的图形符号，例如:

a)人体和牲畜；

b)交通安全设施(交通标志、标线、护栏、障碍物、标线、导向标志、防眩设施)；

c)动态轨迹的宽度；

d)其他图形符号。

高速公路组成图

这篇文章的精髓

以下是作者的精髓。学会保证无论场景有多复杂，都能够真实的体现在纸上。就算你忘了场景上的一些维度，也真的可以通过现场照片还原出来。能否画出一幅好画取决于你的理解。：

最佳比例应根据现场的实际尺寸和所选板材的规格通过计算确定。比例尺确定后，为了省略计算，提高制图效率，应使用比例尺直接还原。

在高速公路交通事故现场图中，我们通常采用[中央隔离带宽度:隔离带到左车道边缘线的距离:左车道宽度:中间车道宽度:应急车道宽度= 2: 1: 5: 5: 4]的比例。根据这一比例，得出下图:

常用B型图纸的图形尺寸为257mmX170mm，一般有64×29个网格。现场比例尺图纸换算比例尺应为1: 186.77 ≈ 1: 187，与GA49推荐的1: 200比例尺基本相同。

但高速公路是一级公路，高速公路标准宽度为3.75米。按3.75M=5格，纸上一格相当于实际750 mm。

在实际操作中，可以打开车辆行驶证，按照这个方法转换成网格。比如面包车，一般是4格长，2.1格宽；汽车有5个车厢和2.5个车厢，而货车有10个车厢和3个车厢。

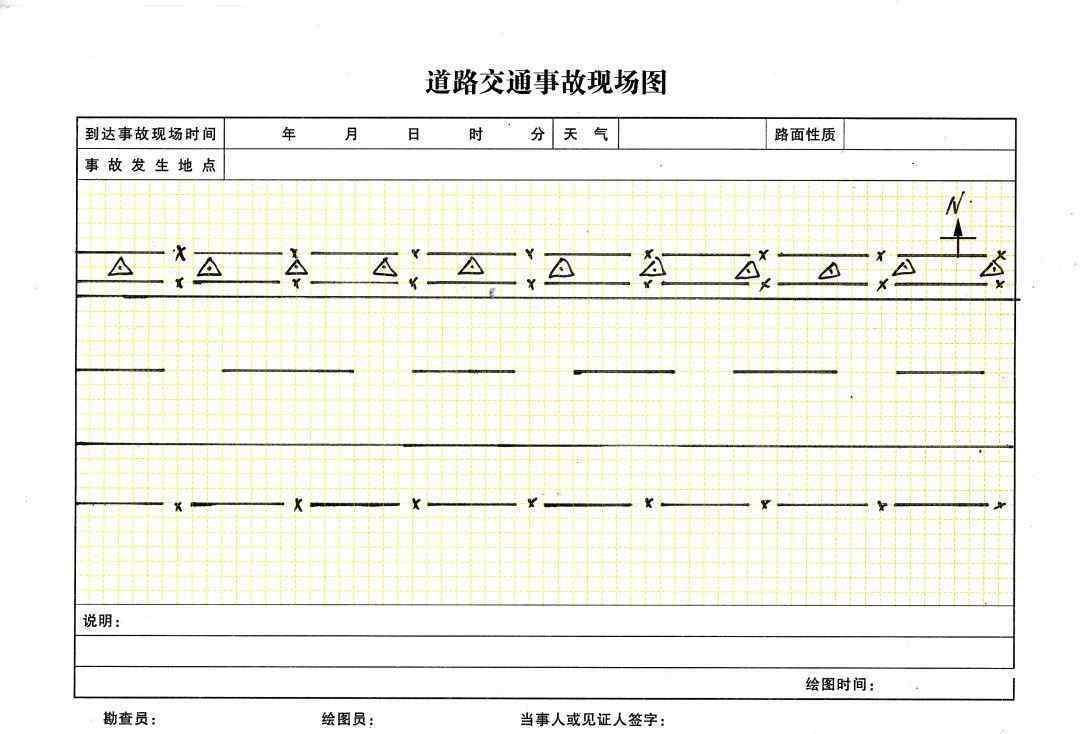

按照这个思路，在你的野外勘察包里，你可以准备一些有车道、隔离带、护栏等信息的图纸(上图)，到了现场就把要素填好。

站点地图的绘制步骤

本节的要点

其实一张图不好看。除了比例，线型也影响外观。在场景图的绘制中，抓住三点会让你的画面看起来很好。第一，线型要有粗细(如下图)；二、尺寸线、直线等线条应平直干净；第三，大小箭要细长。

线在站点地图中的应用

2.1确定事故的方向

交通事故现场的方向应根据实际情况在现场地图右上角标注方向标志；如果双向车道的方向难以判断，可以直接在道路图例中标注“↓”或“→”，标明通向它的道路的地名。

2.2尺寸标注

尺寸由尺寸线、尺寸线和尺寸号三部分组成。

A.尺寸线

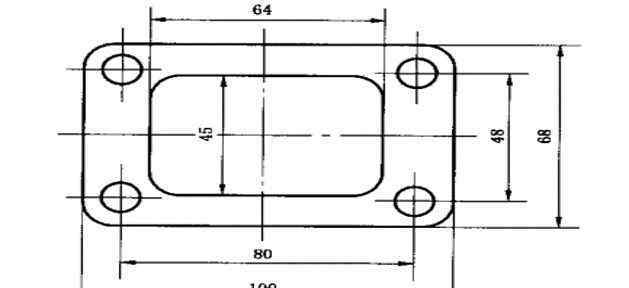

尺寸线用细实线画出，可以从被测物体和轨迹的固定点画出，也可以从参考点和图形的轮廓线画出，也可以从轮廓线和参考线画出。

尺寸线的画法

B.尺寸线

尺寸线用细实线画，两端为简单箭头。当没有足够的空间来绘制箭头或注释数字时，可以使用点或斜线来代替箭头。延长线与尺寸线垂直，必要时允许倾斜。尺寸线不能被其他图形代替，一般不能与其他图形重叠或画在它们的延长线上。

尺寸线绘画

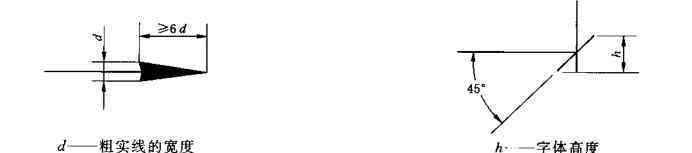

尺寸箭头图

C.尺寸数字

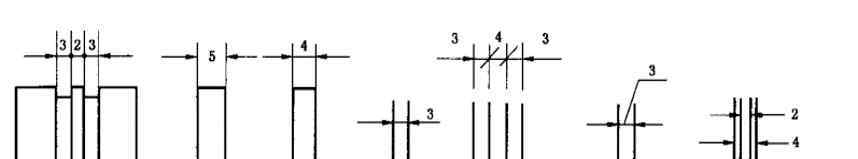

一般在尺寸线上方标注线性尺寸的数量，在尺寸线中断处也允许标注。数字要标注在左下角图所示的方向，尺寸尽量避免在30度以内。如果不可避免，可以用右下图所示的形式进行标记。

标注号的书写方向

标注-标注在左侧30°范围内

为了保证站点地图的美观，保持数字的方向一致性，非水平维度可以采用下图所示的标注方式。

非水平方向尺寸注入法

D.圆弧标记和曲线标记方法

标注这样的尺寸，应该有两个要素:半径和弧长。标注线性尺寸时，尺寸线应与标注线段平行，不规则线性长度的长度应在现场图的描述栏中注明。

E.折线标注方法

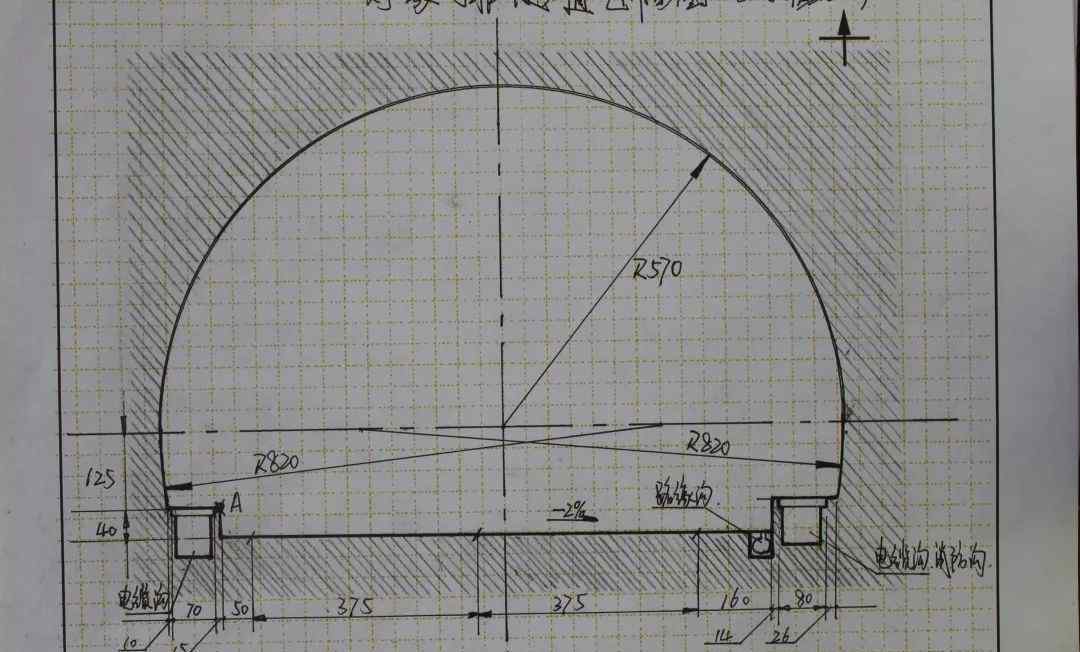

1.当圆弧半径过大或其中心位置无法在图纸范围内标注时。

大圆弧半径尺寸注射法常用于坡道和弯道

2.当直线距离过大，无法严格按照现场图中的比例绘制时，可采用双折线。

2.3填写描述栏(参考)

1.测量单位为厘米，以XXKM km卡为基准点，以XX车道边界/边缘线为基准线；

2.按ABCD字母顺序依次标注车辆(牌照、车型)、驾驶员(姓名、许可驾驶车型、驾驶证号码)、受伤/死亡人员(姓名、性别、身份证号码、家庭住址、事故中受伤/当场死亡)、溢出物、痕迹；

3.用L表示车辆和道路形成的标记，如刹车标记，并记录其长度；

4.现场大面积喷洒/散射物体只需标明中心点，不需要标明面积大小。

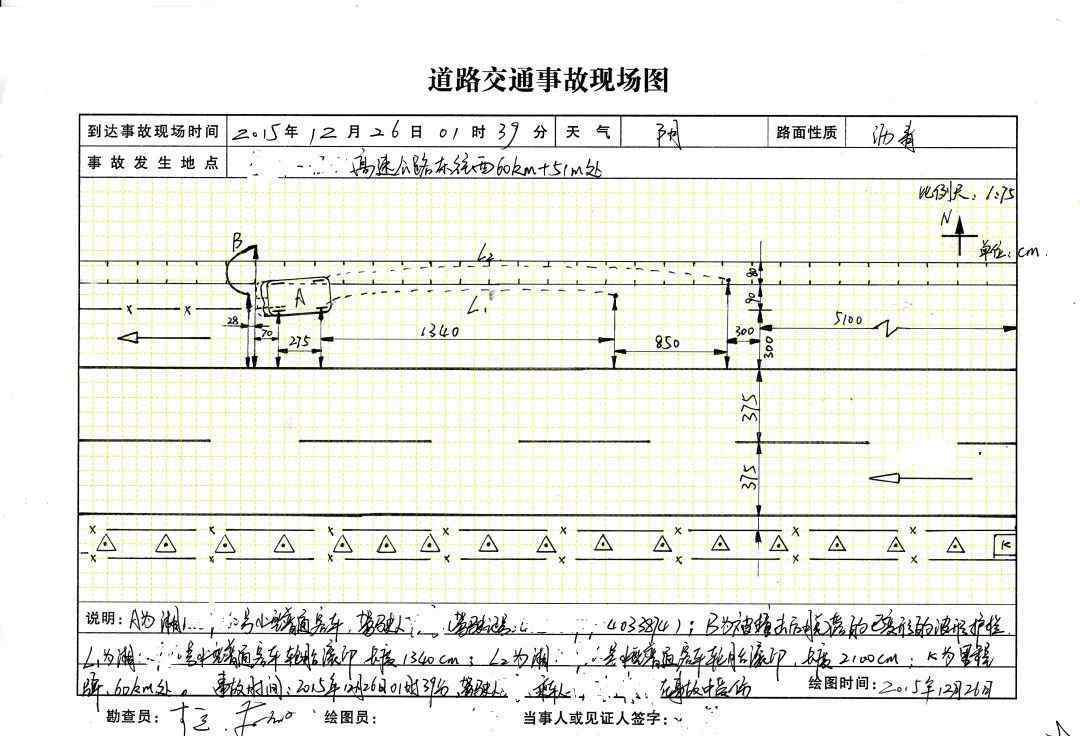

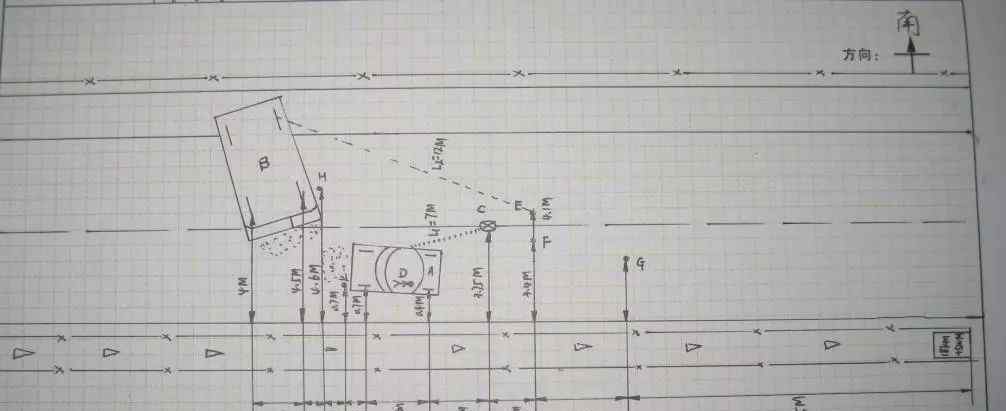

最后呈现两张小系列画的场景图，希望批评指正！
