水情自动测报系统 水库水情自动测报系统由那几部分组成呢？

1、概述

水库水情自动测报系统是利用遥测、通信、计算机和网络技术完成水情信息实时采集和处理，为水利水电工程防洪、发电等综合利用目标优化调度服务的系统。它是工程综合自动化和水利信息化建设的重要组成部分。

2、功能

1)遥测和遥视功能

具有自动测量测点水位、降雨量等水文参数的功能；具有采集和远程传输监控点视频信息的功能；

2)数据显示功能

集中显示各水库测点的最新水位、当前降雨量、累计降雨量、电池电压和现场照片，实时显示水位和降雨量的动态曲线。

3)数据处理功能

实时接收遥测站数据，能够检测并纠正错误，手动插入缺失数据；

对数据进行分类存储，建立水文信息化标准数据库；

根据时间和测量点查询和检索数据

显示实时水文图；

分析水情数据并进行不同级别的报警；；

水文预报操作和结果输出。

向有关部门传递水情预报结果或相关数据；

4)通讯功能

具有远程通讯功能，通过GPRS或有线网络发布测量和报告信息

3、特点

该水库监测系统充分整合了软硬件设备资源，能够实现对被监测水库的全天候远程自动监测，能够完整记录各水库数据的动态变化过程。

该系统具有定期自报、增量自报、电话测试等工作系统，也可采用重点雨水监测站自报确认系统，以满足快速、可靠、准确、低功耗的数据传输要求。服务器可以定期自动向水利局发布标准化的水文信息。

4、技术指标

雷达水位计的天线发射出一个很窄的微波脉冲，以光速在空之间传播。当它遇到被测水面时，一些电磁波被反射回来，被天线接收。雷达水位计采用高速芯片和专用软件算法，可以准确识别发射电磁波和接收电磁波的时间间隔，此时x电磁波速度/2=雷达天线到水面的距离。

产品特性

光束角度小，能量集中，抗干扰能力强，大大提高了测量精度和可靠性。

低功耗。

●非接触式脉冲雷达水位测量技术。

●天线体积小，便于安装和安装防尘罩等天线保护装置。

●重量轻约1kg，安装方便。

●测量范围可达70m，覆盖大型水库水位测量。

●各种输出电路接口配合采集系统，可输出RS485信号，提供4-20mA信号。

●采用脉冲工作模式，传输功率极低，对人体和环境有害。

●带滤波补偿的专业水文雷达，消除风和桥梁振动的影响。

产品应用

●各种水位监测站、季节性河流、不适合水下安装的地方。

●山洪预警。

●高功耗要求的场合。

●水流具有腐蚀性。

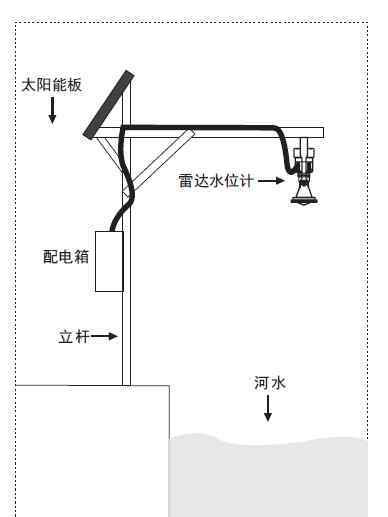

安装图

雨量计进水口收集的雨水通过上筒(漏斗)的过滤网，注入计量斗——计量斗由工程塑料注塑而成

中间用隔板分成两个体积相等的三角形斗室。它是一种机械双稳态结构。当一个桶接水时，另一个桶

房间处于等待状态。当接收到的雨水量达到预定值时，由于重力的作用，雨水落下并处于等待状态。另外，

斗室处于工作状态。当水接收量达到预定值时，它自身翻倒并处于等待状态。安装在翻斗的侧壁上

有磁钢，翻斗时从干簧管侧面扫描，使两个干簧管轮关闭。也就是说，每次翻斗翻转时，

开关信号(脉冲信号)从干簧管发出。

含水直径:ф 200+0.6毫米，外切削刃角度45°

实测降水强度:0毫米/分钟-8毫米/分钟，10毫米/分钟

输出信号:单杆簧片管开关；双干式

舌簧管通断，正常状态下通断

工作温度0-55℃~:

误差:3%(室内静态试验，雨强2mm/min)储存温度-10℃±50℃~:开关容量:DC V≤12V I≤500毫安

工作环境湿度:90%相对湿度，40℃(冷凝)平均无故障工作时间:≥50000小时

5、系统组成

水库水情测报系统主要由监控中心、通信网络、遥测站和辅助设备组成。

5.1监控中心

监控中心设备主要由服务器、监控设备、遥测数据采集设备、无线通信模块和公网专线组成。服务器上安装有操作系统软件、数据库软件和水情系统软件。

具有水情系统软件操作权限的管理员可以在安装接入客户端后远程登录系统，从而保证系统的安全性。

5.2数据采集设备

DX-RTU-1遥测终端是为满足水利水文行业多通信通道、大容量数据存储需求而设计的新型遥测终端设备。它以高性能、低功耗的微控制器为核心，具有多个传感器接口和多个通信接口，是集数据采集、显示、存储、通信和远程管理于一体的智能遥测数字终端设备。

5.3遥测站设备

分为测量设备和辅助设备。

测量设备由水位遥测仪、大气降水雨量计和工业相机组成，负责测量水库水位和雨量数据，并对水库现场进行拍照。辅助设备，包括太阳能电池板、蓄电池、防雷设施等。，为遥测站提供电源和保护。

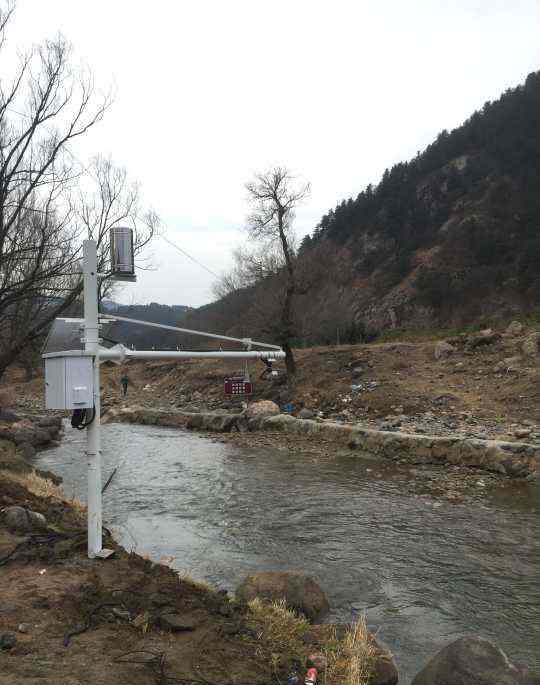

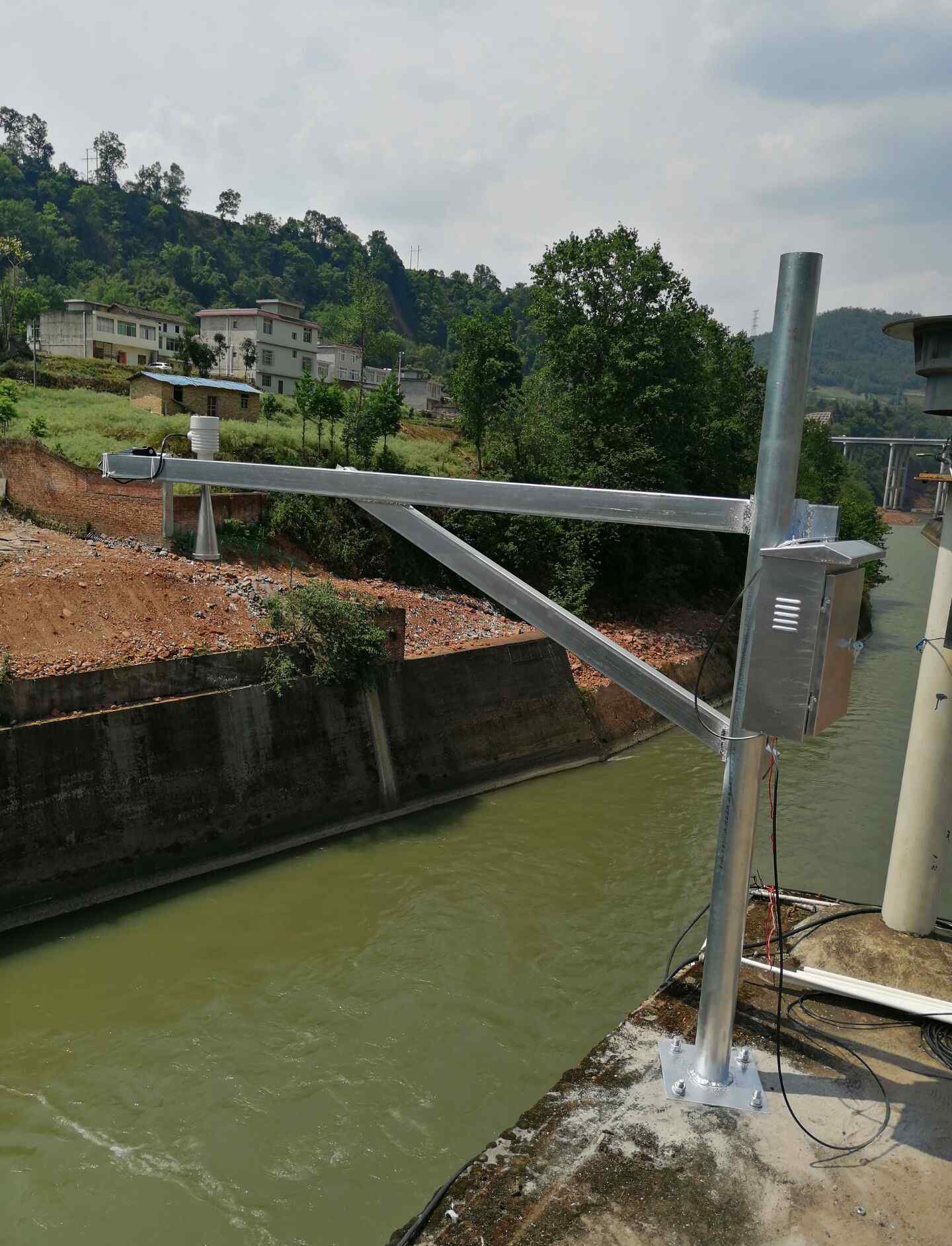

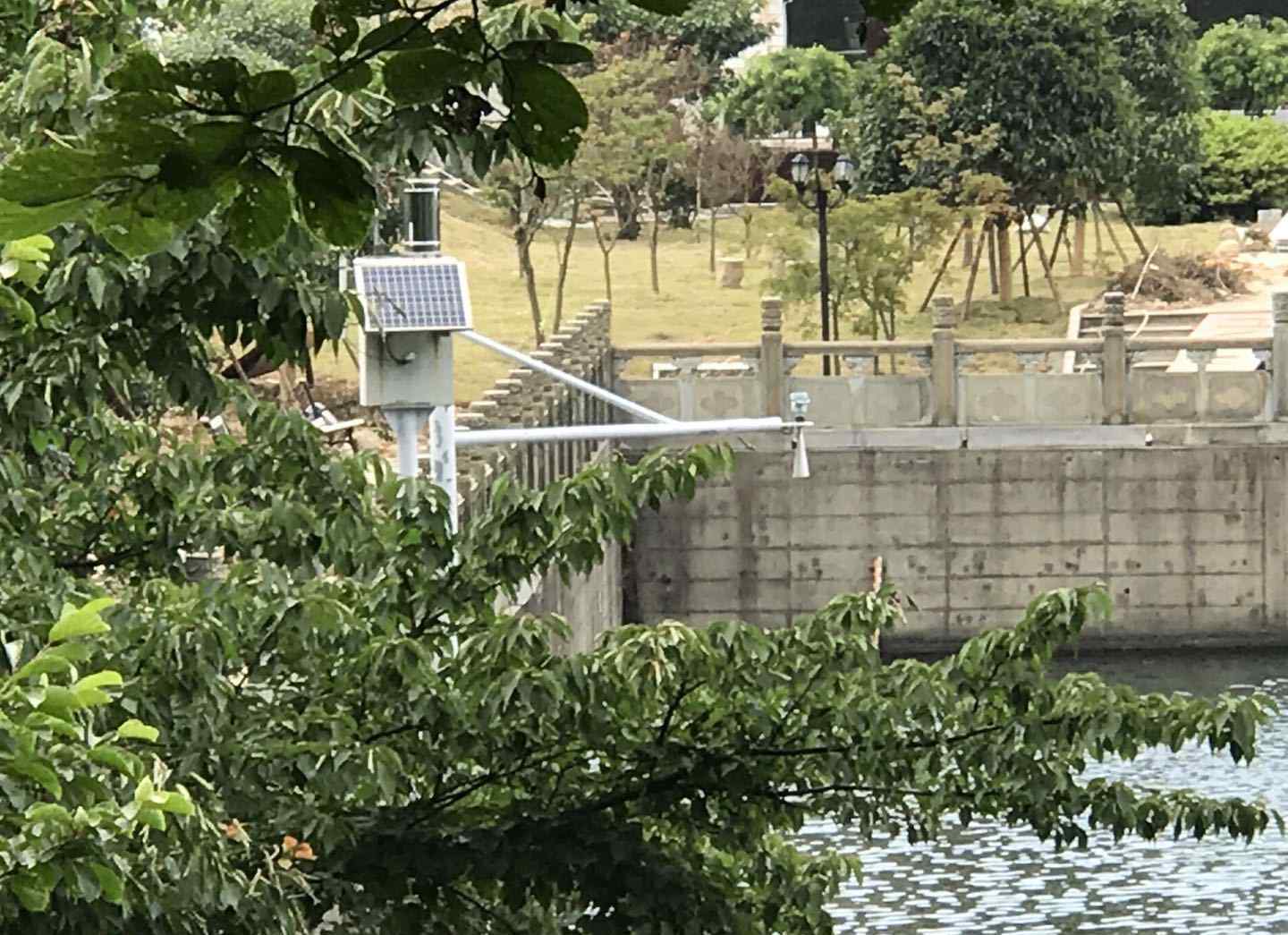

6.安装案例
