防雷器材机房常见的防雷设备有哪些？

前言

雷击会产生不同的伤害形式。国际电工委员会称雷电灾害是“电子时代的一大公害”。雷击、感应雷击、电力尖峰和其他瞬时过电压已经成为破坏电子设备的主要原因。从大量通信设备雷击案例的分析来看，专家认为，LEMP雷电感应和雷电波侵入造成的机房设备损坏是主要原因。为此目的采取的预防原则是“全面防御、综合治疗和多重保护”。努力把它的危害降到最低点。

为了保护建筑物和各个方向的电子网络设备免受雷击损害或使雷击损害最小化，应从整体防雷的角度设计防雷方案。目前采用综合防雷。综合防雷设计方案应包括直击雷防护和感应雷防护两个方面。缺少任何一个都是不完整的，有缺陷的，有潜在危险的。

可以从这些方面进行有效的防雷保护

一个

直击雷防护

根据IEC1312的说法，如果没有直接的雷电保护，几乎所有的雷电电流都流经导线(电力线、信号线等)。)进出建筑物，所以损坏很严重，所以直击雷防护是感应雷防护的前提；直击雷防护的设计和施工符合GB50057《建筑防雷设计规范》。主要使用避雷针、网、线、带和良好的接地系统。目的是保护建筑物免受雷击，并为建筑物中的人员或设备提供相对安全的环境。

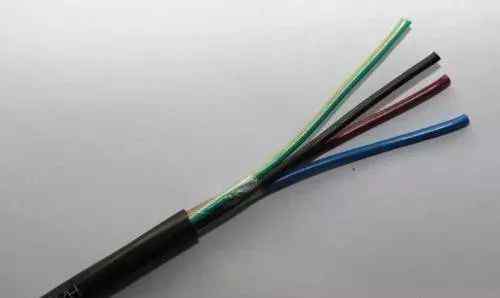

电源系统保护

统计数据显示，微电子网络系统中超过80%的雷击事故是由连接到系统的电力线上感应的雷电浪涌过电压引起的。因此，电源线的保护是整体防雷不可缺少的一部分。

三

信号系统保护

虽然在供电、通信线路等外部进线安装了防雷装置，但雷击网络线路(如双绞线)仍会影响网络的正常运行，甚至完全破坏网络系统。雷击时会产生巨大的瞬态磁场，1 km以内的金属回路，如网络金属连接，会感应出极强的感应雷击；此外，当雷电电压从电力线或通信线传输时，或者当建筑物的地线系统发出雷电时，会产生强瞬态电流。对于网络传输线，感应过电压足以破坏网络一次。即使不是特别高的过电压，也不能一次破坏设备，但每一次过电压冲击都会加速网络设备的老化，影响数据的传输和存储，甚至停机直至完全损坏。因此，网络信号线的防雷是整个网络综合系统防雷的一个非常重要的环节。

四

等电位连接

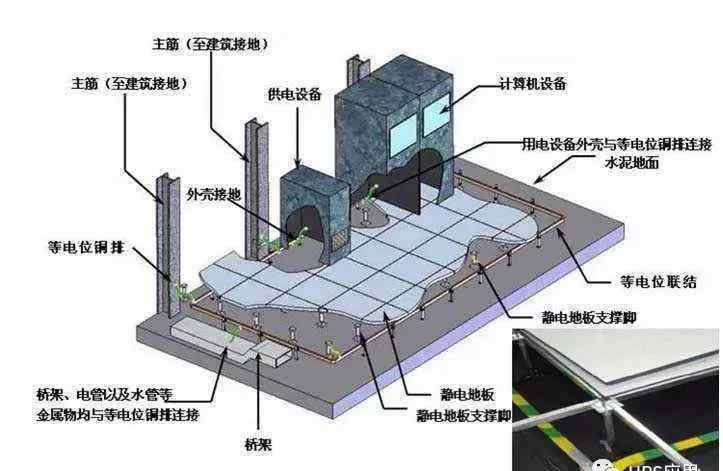

综合网络系统主干交换机所在的中央机房应设置均压环，将机房内所有金属物体，包括电缆屏蔽层、金属管道、金属门窗、设备外壳和进出建筑物的所有金属管道进行电气连接，并连接到均压环上，以均衡电位。

五

接地

防雷接地网的产生是避雷针、避雷带、避雷器等设施发挥有效作用的保证。

防雷方案

1供电系统的防雷和过电压保护

因为你机房的电源是由大楼的主配电引入的。供电部门已对电源高压端实施防雷保护。因此，对于不间断电源电力系统的防雷保护，可采用以下防雷方案:

一个

不间断电源供电系统的防雷保护

根据机房现状分析，供电线路经过各级防雷区。考虑到机房内各种电气设备的抗过电压能力，建议采用以下供电系统防雷方案，以达到最佳的保护效果和最经济的投资。机房UPS不间断电源设备是唯一用于为机房所有用电设备提供稳定、可靠、优质用电环境的重要设备，也是商用电源向机房供电的主要方式，因此电力系统的保护重点在于UPS不间断电源的保护。

机房专用配电柜和不间断电源应提供两级输入防雷保护。具体保护措施有:

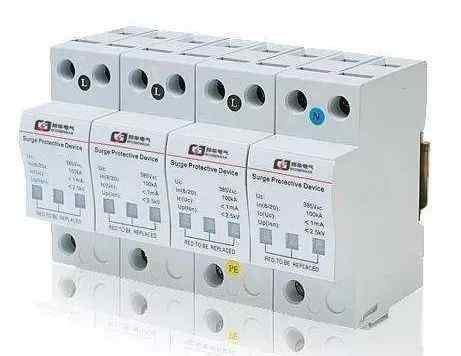

一级保护:在机房配电柜前安装三相电源避雷器(单相电源避雷器)。

二级保护:在UPS电源前安装三相电源避雷器(单相电源避雷器)。

三级保护:在重要设备处安装电源防雷插座。

通信系统的防雷和过电压保护

通信系统防雷包括室外引至室内的通信线路，主线包括网络通信线路、专线、微波通信线路(天馈线路)、视频线路等。；根据你提供的机房情况，所有信号线都可以通过光纤传输，不需要保护，但是光纤两端都要接地。如果有光收发器，光收发器需要保护。如果不使用光纤，应根据信号线的类型选择防雷装置。
