焊接型钢 H型钢和工字钢到底有啥区别?看完你就知道了

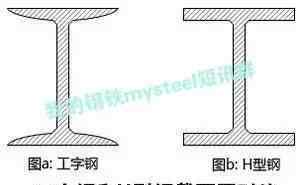

经常被问到工字梁和H字梁形状相似。两者有什么区别?很多人无法详细解释。下面给大家一个详细的回答:很多人认为工字钢是国内的名字,工字钢是国外的名字,但这种认知是错误的。工字钢和工字钢形状不同,如下图所示:

工字钢

顾名思义,工字钢是一种工字形型钢。上下法兰的内表面有1: 6的坡度,使法兰外薄内厚。因此,工字钢在两个主平面上的截面特性差异很大,在应用中很难发挥其强度特性。虽然厚工字钢出现在工字钢市场,但工字钢的结构决定了其短时抗扭性能。

工字梁

h型钢在当今钢结构中应用广泛,与工字钢相比有很多不同之处。一是法兰,二是法兰内表面无倾斜,上下表面平行。工字钢的截面特性明显优于传统工字钢、槽钢和角钢。

H型钢是一种截面面积分布更优化、强度重量比更合理的经济截面高效截面,因其截面与英文字母“H”相同而得名。工字钢的两个外侧和内侧没有坡度,是直的。这使得H型钢的焊接和拼接比工字钢更简单,单位重量力学性能更好,可以节省大量材料和施工时间。

工字梁截面有较好的直压和抗拉强度,但截面尺寸因翼板原因过窄,不能抗扭。而h钢,则各有利弊。

工字钢与工字钢的区别及其应用描述

工字钢,无论是普通的还是轻质的,截面尺寸都比较高且窄,所以截面的两个主套筒的惯性矩相差很大。因此,它只能直接用于在其腹板平面内弯曲的构件或由网格构件组成的构件。它不适用于轴向受压构件或在垂直于腹板的平面内弯曲的构件,这限制了它们的应用。

h型钢是一种高效、经济的切割型材(其他冷弯薄壁型钢、压型钢板等)。).由于合理的截面形状,它们可以使钢更有效,提高切割能力。与普通工字钢不同的是,工字钢的法兰已经加宽,内外表面通常平行,便于用高强度螺栓与其他部件连接。其尺寸构成合理系列,型号齐全,便于设计选型。(吊车梁用工字钢除外)

工字钢的翼缘等厚,有轧制截面和由三块焊接板组成的组合截面。工字钢都是轧制型材。由于生产工艺不好,法兰内缘有1: 10的坡度。H型钢的轧制与普通工字钢不同,普通工字钢只使用一套水平轧辊。由于其法兰较宽,无倾角(或倾角较小),需要同时增加一套立辊进行轧制,因此其轧制工艺和设备比普通轧机复杂。国内能生产的轧制H型钢最大高度为800 mm,超过焊接组合截面。

在我国热轧H型钢国家标准(GB/T11263-1998)中,H型钢分为窄翼缘、宽翼缘和钢桩三类,其代号分别为hz、hk、hu。窄翼缘工字钢适用于梁或压弯构件,宽翼缘工字钢和工字钢桩适用于轴心受压构件或压弯构件。与H型钢相比,W、ix、iy在同等重量的前提下不如H型钢。

工字梁边长小,高度高,只能承受单向力。

h型钢槽深,厚度大,能承受两个方向的力。

随着钢结构建筑的发展,工字钢不够用,即工字钢加厚,用在承重柱上容易失稳。

工字钢只能用于梁,工字钢只能用于结构的承重柱。

⑨H型钢是一种比工字钢力学性能更好的经济型型钢,因其截面形状与英文字母“H”相同而得名。热轧工字钢比工字钢具有更宽的翼缘,更高的横向刚度和更好的抗弯性能。相同规格下,H型梁的重量比I型梁轻。

⑩工字钢法兰腹板厚,外侧薄;工字梁的法兰是等磨损面

⑪HW HM HN H是h型钢的总称,是焊接而成的;HW HM HN是热轧的

Hw是h型钢的高度和翼缘宽度基本相等;主要用于钢筋混凝土框架结构中的钢芯柱,又称刚性钢柱;主要用于钢结构中的立柱。

HM为H型钢高度与翼缘宽度之比,约为1.33 ~ 1.75;主要用于钢结构:在承受动荷载的框架结构中用作钢框架柱和框架梁;例如设备平台。

HN是大于或等于2的工字钢高度与翼缘宽度之比;主要用于横梁;工字钢的用途相当于HN型钢。
