仿真模型 锅炉仿真模型

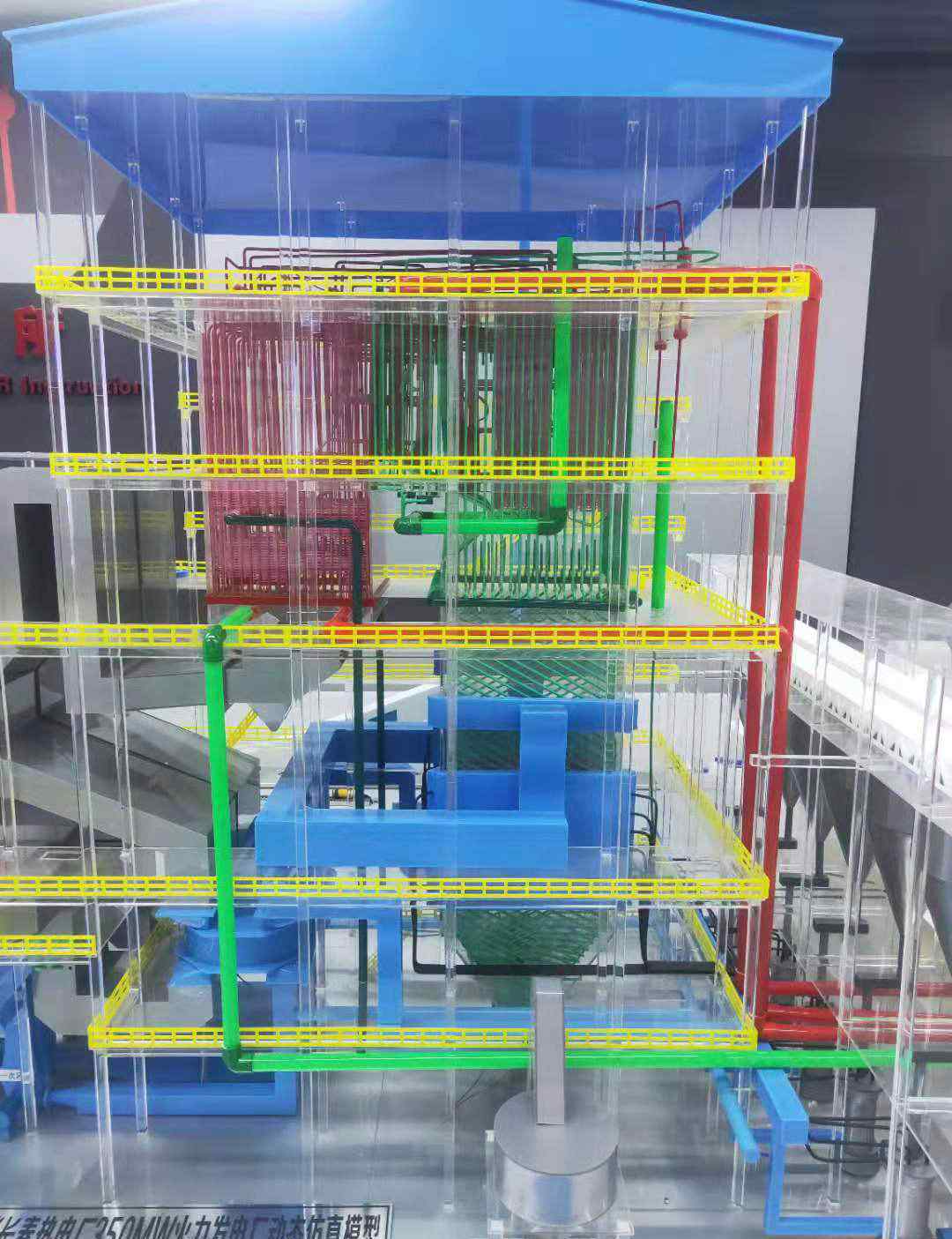

600MW锅炉仿真模型

1.参考尺寸:锅炉炉膛本体深1100mm *宽1600mm *高4700 mm，其他系统设备按比例加工；

2.模型功能和原理显示；锅炉炉膛采用剖视图，可以直接看到燃烧情况。锅炉炉膛采用红色火焰灯指示焚烧炉内的燃烧状态。接通电源后，按一个简单的开关就可以完成虚拟燃烧操作，形象生动。

3.该模型应参照600兆瓦机组锅炉图纸按比例制作。锅炉呈π形布置，四面造型，锅炉正面为演示板形式，展示锅炉内部结构，如过热器、再热器、水冷壁、省煤器、降液管等。锅炉的燃烧、蒸发、过热、再热等各种系统的设备、部件、管束、管道颜色不同。锅炉制粉系统为负压直吹式，四角切向燃烧。锅炉的钢架、平台和楼梯也整齐地显示在模型上。

4 .结构分色，系统全面，内容准确；整体尺度、色彩、内容、功能模拟让人有“身临其境”的感觉；采用分色识别；整体感觉就是一个微型横断面版的“室内仿真工厂”；

5.具有声光动态演示功能。接通电源后，按下简单的开关即可完成虚拟燃烧操作，形象生动。

6模型材料:进口有机玻璃、进口UHU、聚氯乙烯工程塑料、金属构件、钢材、钢管、进口哑光烤漆、控制柜。

< >序号设备名称实现效果备注6台给煤机、煤斗与磨煤机之间布置2、6台磨煤机、每台磨煤机配四根煤粉管进入炉膛（黑色）3、锅炉本体等离子拉狐、四台5末过、用深红色6屏过、用浅红色7；末再、深红色8；低再、浅红色9；低过、浅红色10；省煤器、浅红色11；引风机2台，与锅炉尾部烟道相连接12；送风机2台，与锅炉燃烧器相连接13；一次风机2台，与锅炉磨煤机相连接14；密封风机与磨煤机相连接15；输渣捞渣机、渣仓、小车< >1)整体系统布局完整，内容全面炉膛剖视结构、分色、细节要求体现到螺丝螺帽；钢材、钢管表面防锈处理、剖视结构处纵横面板材厚实度采用分色标识；整体感为一微缩剖视版“室内仿真工厂”；2) 要求达到仿真实训的目的；3）为方便展示内容系统，控制柜安装在模型台座前侧，总体模型显得干净而不杂乱；系统全景展示整体机构与演示原理，用剖示方法诠释设备系统的主要结构内容，并以电控按钮作为控制器、电动旋转的方法动态演示各主要系统的工作过程。

模型根据需方要求按比例制作、或按真实产品缩小制作、模型根据买家的要求按比例制作，或者根据实物缩小。

详细信息、图片、视频、技术参数请致电工厂部门
