百分表 如何使用百分表？这篇终于讲清楚了

边肖的话:千分表是由精密齿轮齿条机构制成的通用长度测量工具。它通常由测量头、测量杆、防震弹簧、齿条、齿轮、游丝、圆形刻度盘和指针组成。这个怎么用？看看下面的视频，你就知道了。

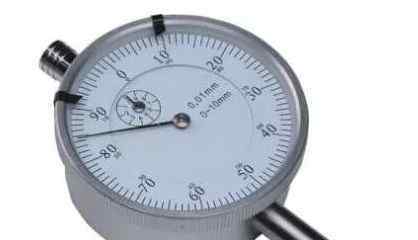

千分表是由美国的B.C .埃姆斯于1890年制造的。它常用于测量形状和位置误差以及小位移的长度。千分表的表盘上印着100等分，即每个等分值相当于测量杆移动0.01毫米。如果在圆形刻度盘上打印1000个刻度，每个刻度值为0.001毫米。这种测量工具称为千分表。

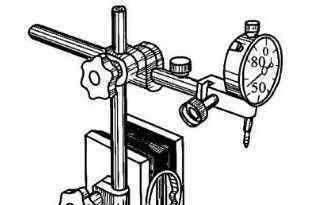

通过改变探头的形状，配合相应的支架，可以制成厚度千分表、深度千分表、内径千分表等变形品种。比如杠杆千分表和杠杆千分表可以用杠杆代替齿条制作，指示范围小但灵敏度高。

此外，它们的探头可以在一定角度内旋转，可以适应不同方向的测量，结构紧凑。适用于测量普通百分表难以测量的外圆、孔、槽的形状和位置误差。

工作原理

百分表的工作原理是通过齿轮传动，将被测尺寸引起的测量杆微小的直线运动，变成指针在刻度盘上的转动，从而读出被测尺寸的大小。千分表是利用齿条齿轮或杠杆齿轮传动，将测量杆的直线位移变为指针的角位移的测量仪器。

测量范围

千分表结构简单，传动机构为齿轮系，具有外形尺寸小、重量轻、传动机构惯性小、传动大、圆形刻度、测量范围大的优点，既可以进行比较测量，也可以进行绝对测量。

主要目的

主要用于测量尺寸、形状、位置误差等。分度值为0.01毫米，测量范围为0-3、0-5、0-10毫米。

构造成分

百分表的结构主要由表体、传动系统和读数装置三部分组成。
