一开多控开关接线图 老电工：全动态图演示一开多控开关的正确接法！

一、接线前的准备

一个多控开关可以控制三个以上地方的一盏灯。以一对三控制为例，准备一个一对多控制开关和两个一对双控制开关。

二、明确接线思路

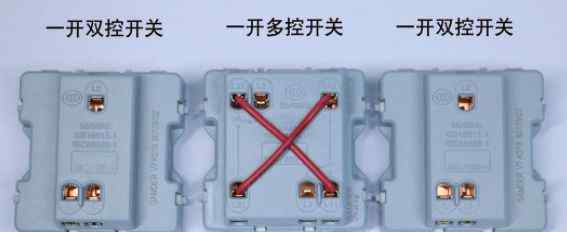

电工在安装一对一多控开关前，必须弄清其连接方式。

第三，安装准确

步骤1

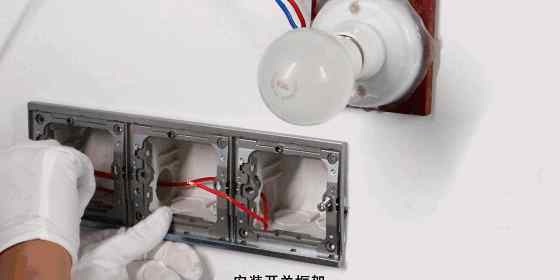

安装外框架。

步骤2

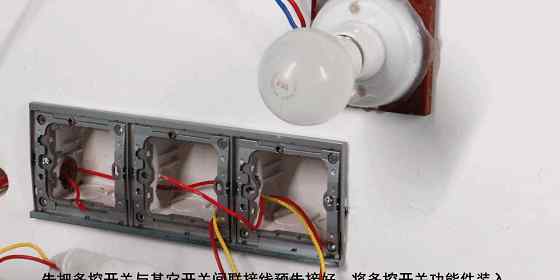

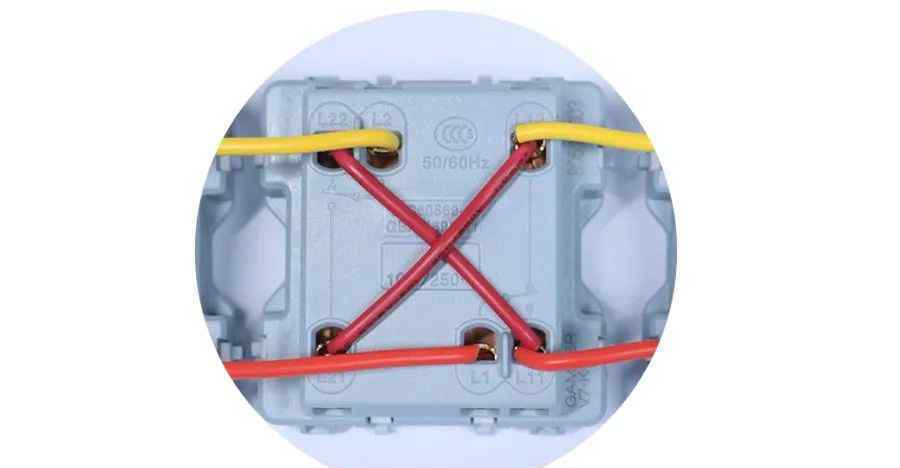

先把一对一多控功能上的线连接好，再推入卡带。

步骤3

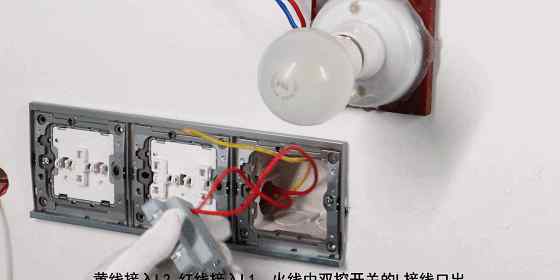

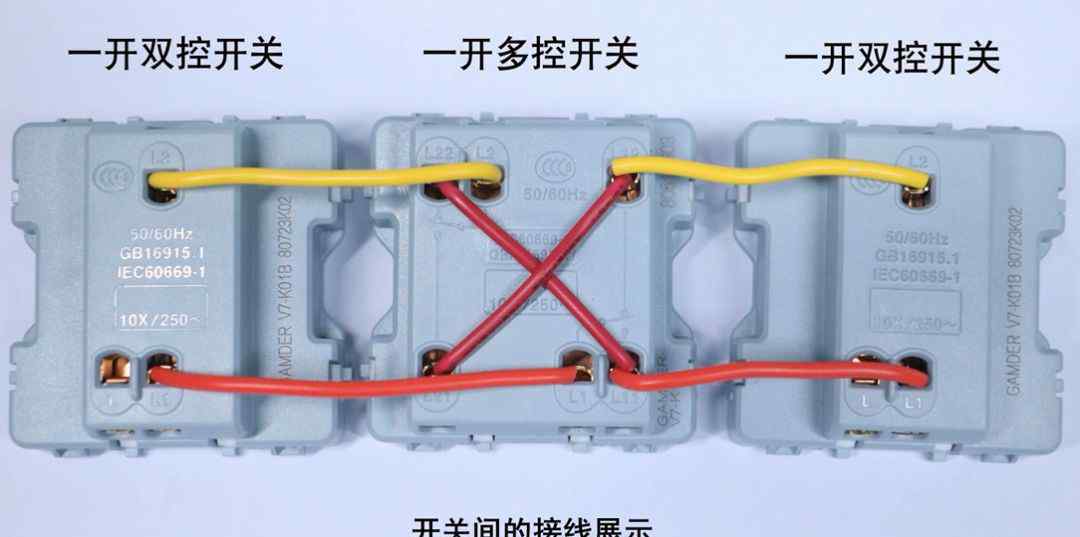

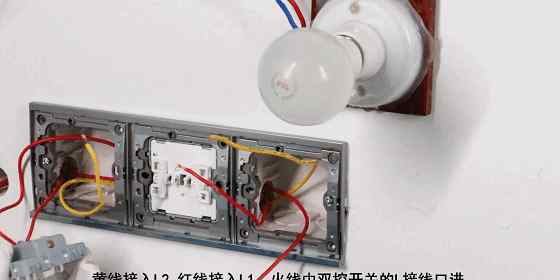

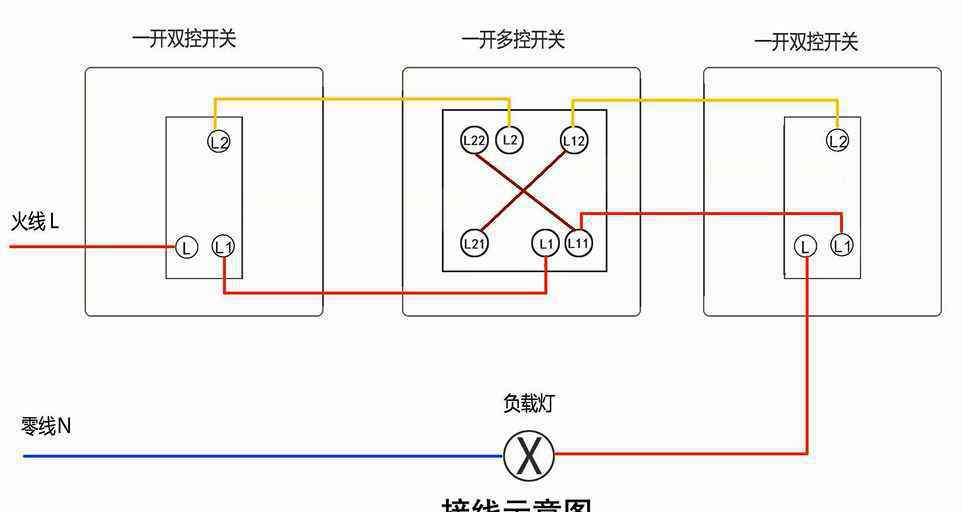

按照下图依次连接两个一对一控制开关。

步骤4

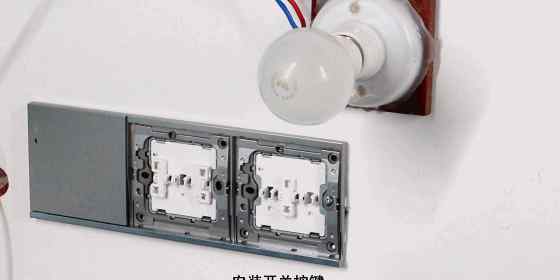

按下开关按钮。注意LED指示灯始终在左上角，否则会安装颠倒。

步骤5

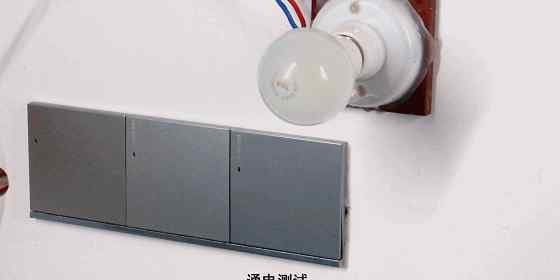

通过演示，三个开关都可以控制同一个灯。

多控开关的接线必须准确。否则很可能造成短路、触电等事故。你学会了吗？
