万能表 电工用万能表的使用方法图解

数字万用表使用的完整说明

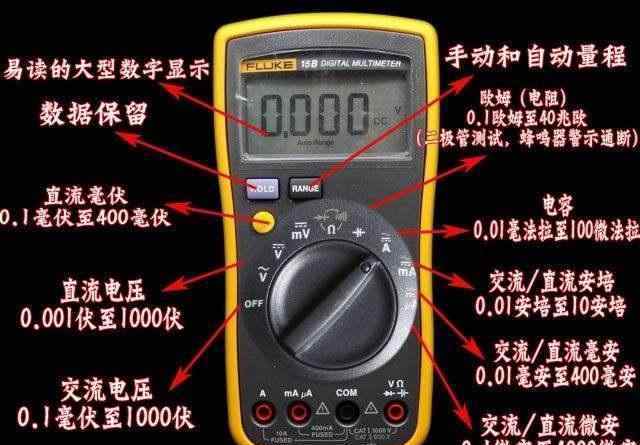

万用表作为电工的常备工具，具有多种功能，可以测量电流、电压、电阻和电容，区分二极管和三极管的极性，测量设备和线路的绝缘，无需晃动仪表。但是很多初学者往往只用它来测量电压和电阻，六档交流经常用错。其他功能很少用，甚至不知道怎么用。今天我就来总结一下万用表的常用方法。

测量电压的方法

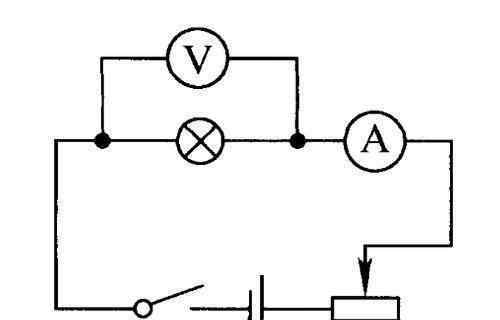

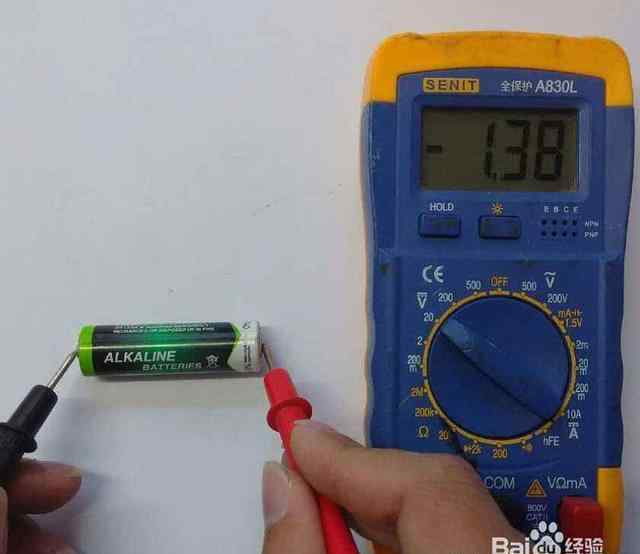

测量电压时，万用表必须与被测线路和设备并联，测量交流或DC电压时选择相应的档位和量程。测量DC电压时区分正负两极；红色探针连接到vω，黑色探针连接到“COM”。红笔接正极，黑笔接负极。如果连接颠倒，显示电压为负。

测量电流的方法

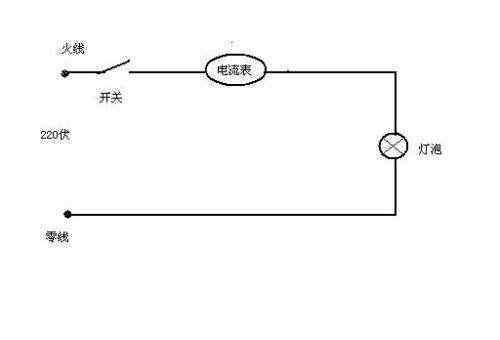

用万用表测量电流，将电表与电路串联，选择合适的测量范围，将红色探针插入端口A，将黑色探针插入“COM”。

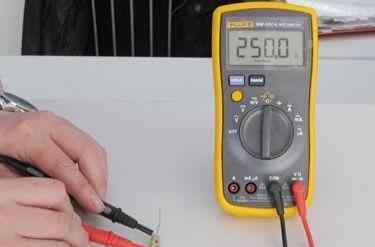

电阻测量方法

用万用表测量电阻，将仪表连接到被测电阻的两端，选择电阻档和合适的测量范围，将红色探针连接到Vω，将黑色探针连接到“COM”。

测量电容的方法

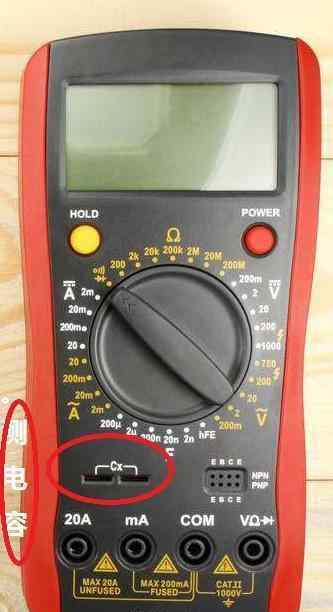

用选择开关选择“电容器档位”，选择合适的测量范围，将电容器的两个引脚插入“C-X”槽。如果没有C-X槽，可以用探头测量。电容的单位换算:1F=1000mF，1=1000uF，1=1000pF，常用单位:uF和pF。

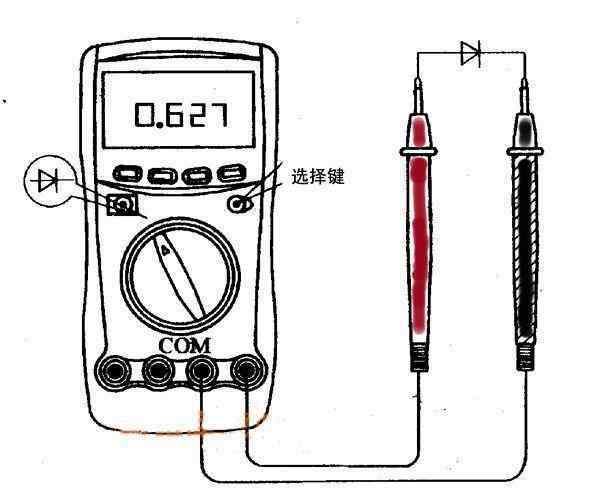

测量二极管的方法

测量二极管的方法与测量电压的方法相同。红色探针连接到vω，黑色探针连接到“COM”。选择二极管测量文件。简单区分正负极

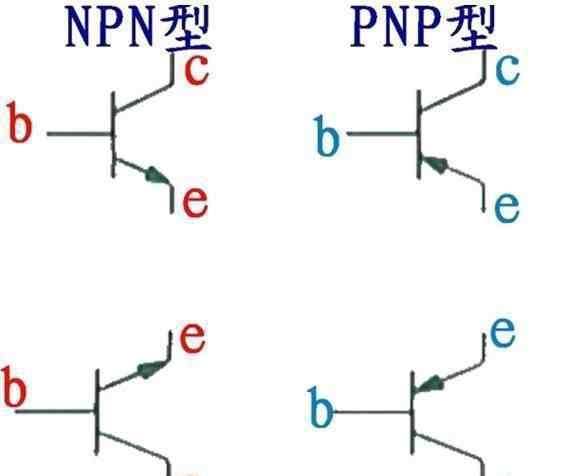

三极管极性鉴别

1.用探针判断三极管的极性比较复杂。首先，了解三极管的极性。

首先，判断底座，用探针测量三个针脚。基极是从一个引脚传导到另两个引脚的引脚。然后判断是NPN型还是PNP型，如果传导时基接一个红色探针，就是NPN型，否则就是PNP型。最后，评判收藏者。对于NPN管，将红色探针连接到未知极，在未知极和基极之间连接一个10K电阻，并将黑色探针连接到另一个未知极。当测得的电阻较小时，红色探针接触集电极。对于PNP管，将黑色探针连接到未知极，在未知极和基极之间连接一个10K电阻，并将红色探针连接到另一个未知极。当测得的电阻较小时，黑色探针接触集电极。
