电缆桥架敷设 电缆桥架说明书

桥架简介：

电缆桥架主要分为槽式、托盘式和梯式结构，由支架、支撑臂和安装附件组成。它不仅可以独立竖立，也可以铺设在建筑物和管廊支架上。电缆槽可用于许多需要保护裸露电线的供电环境，如地下停车场和厂房。

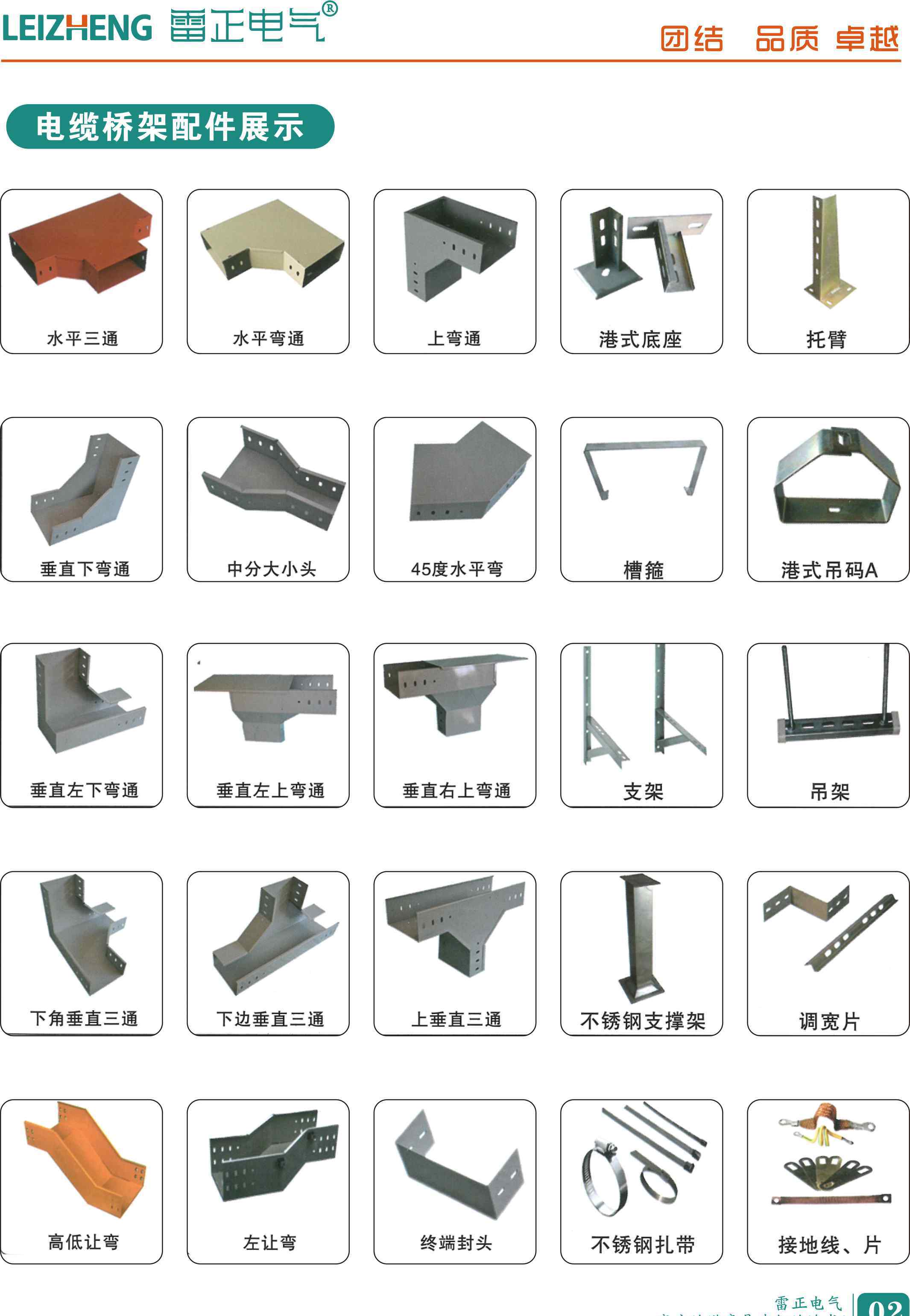

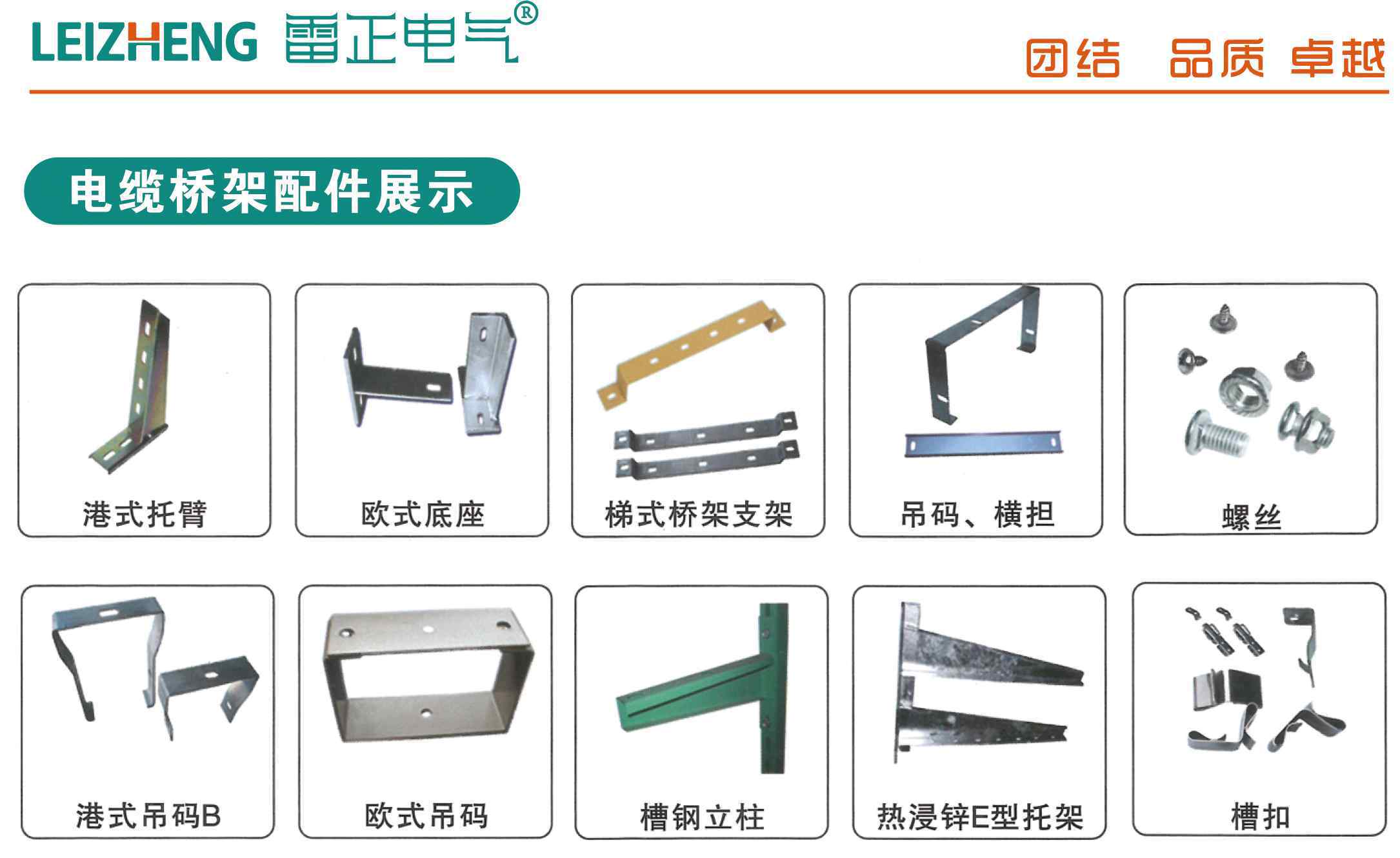

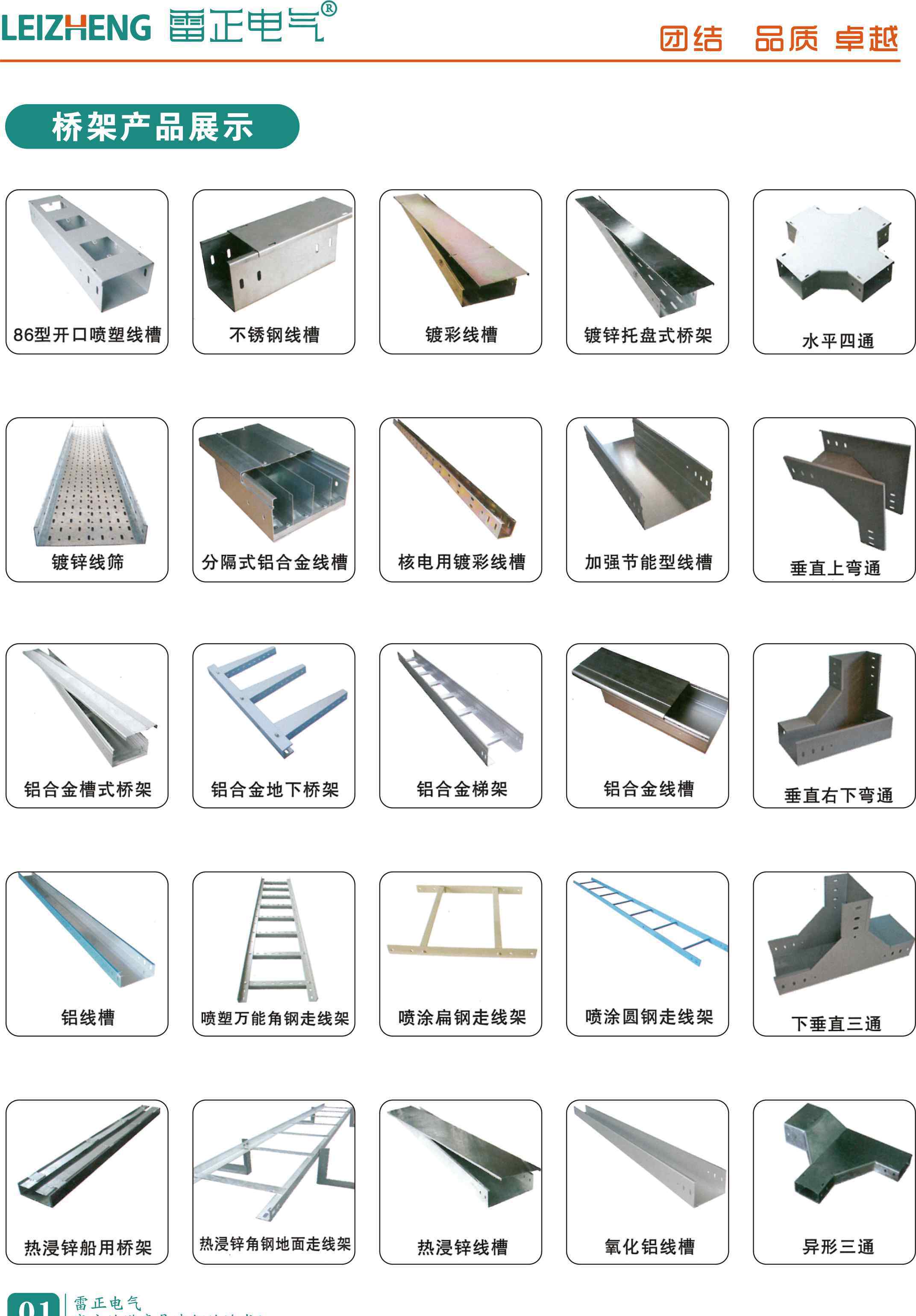

桥架及配件展示：

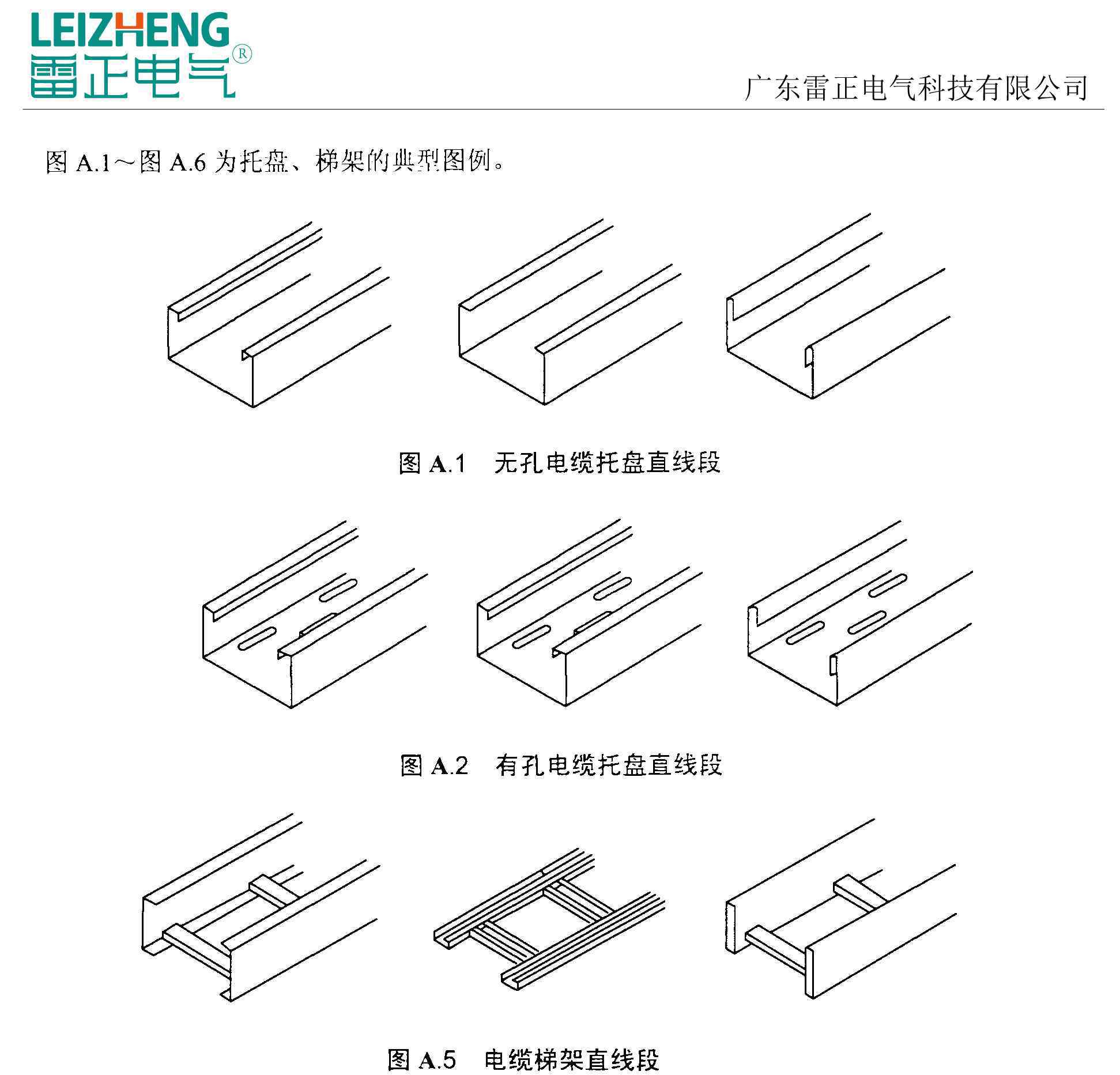

桥架型号分类： 槽式电缆桥架（无孔电缆托盘桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。梯式电缆桥架：梯式桥架简称 “ 梯式电缆桥架 ” 它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。托盘式电缆桥架（有孔电缆托盘桥架）：托盘式桥架是半密封型，它跟镀锌槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。既适用于动力电缆的安装，也适用于控制电缆的敷设。

电缆桥架材质： 镀锌桥架：

桥架的实施标准应符合JB/T 10216-2013《电气控制配电电缆桥架》

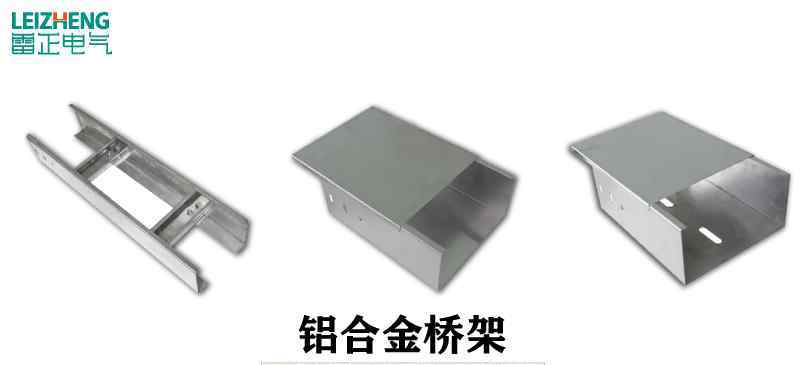

铝合金桥架：

桥架的实施标准应符合JB/T 10216-2013《电气控制配电电缆桥架》

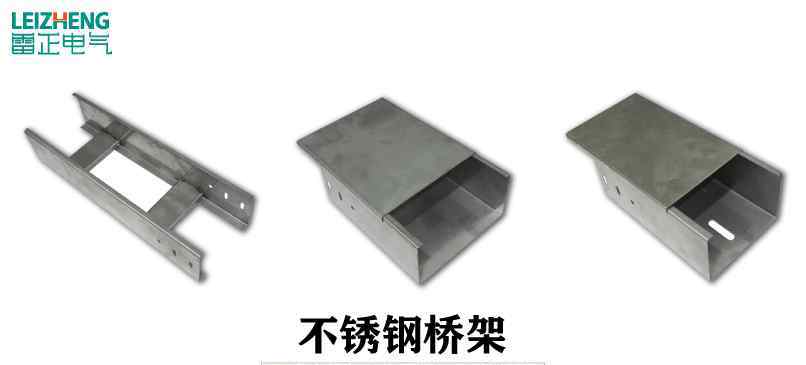

不锈钢桥架：

桥架的实施标准应符合JB/T 10216-2013《电子控制与配电电缆桥架》和GB/T 20878-2007《不锈钢和耐热钢的等级和化学成分》

电缆桥架表面处理方式： 防火烤漆：

桥梁的实施标准应符合JB/T 10216-2013《电子控制与配电电缆桥》和GB 8624-2012《建筑材料与产品燃烧性能分类》

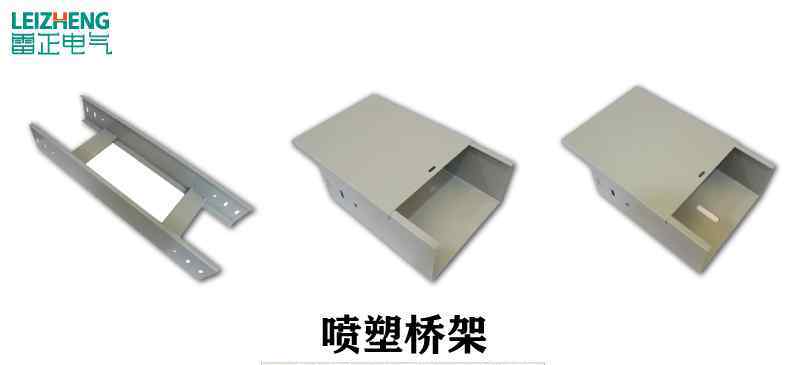

静电喷塑：

桥架的实施标准应符合JB/T 10216-2013《电气控制配电电缆桥架》

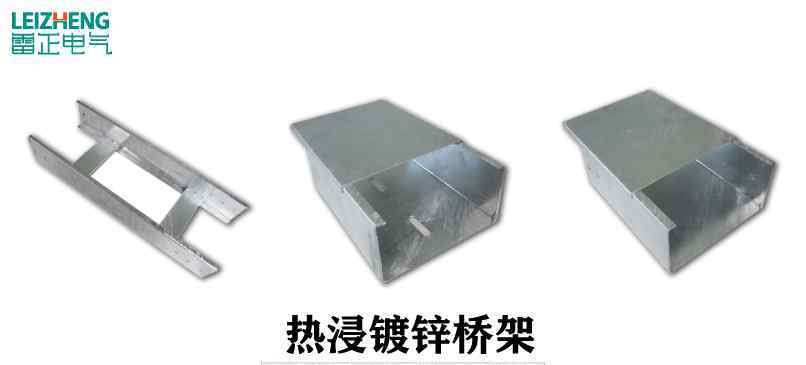

热浸镀锌：

桥架的实施标准应符合JB/T 10216-2013《电气控制配电电缆桥架》

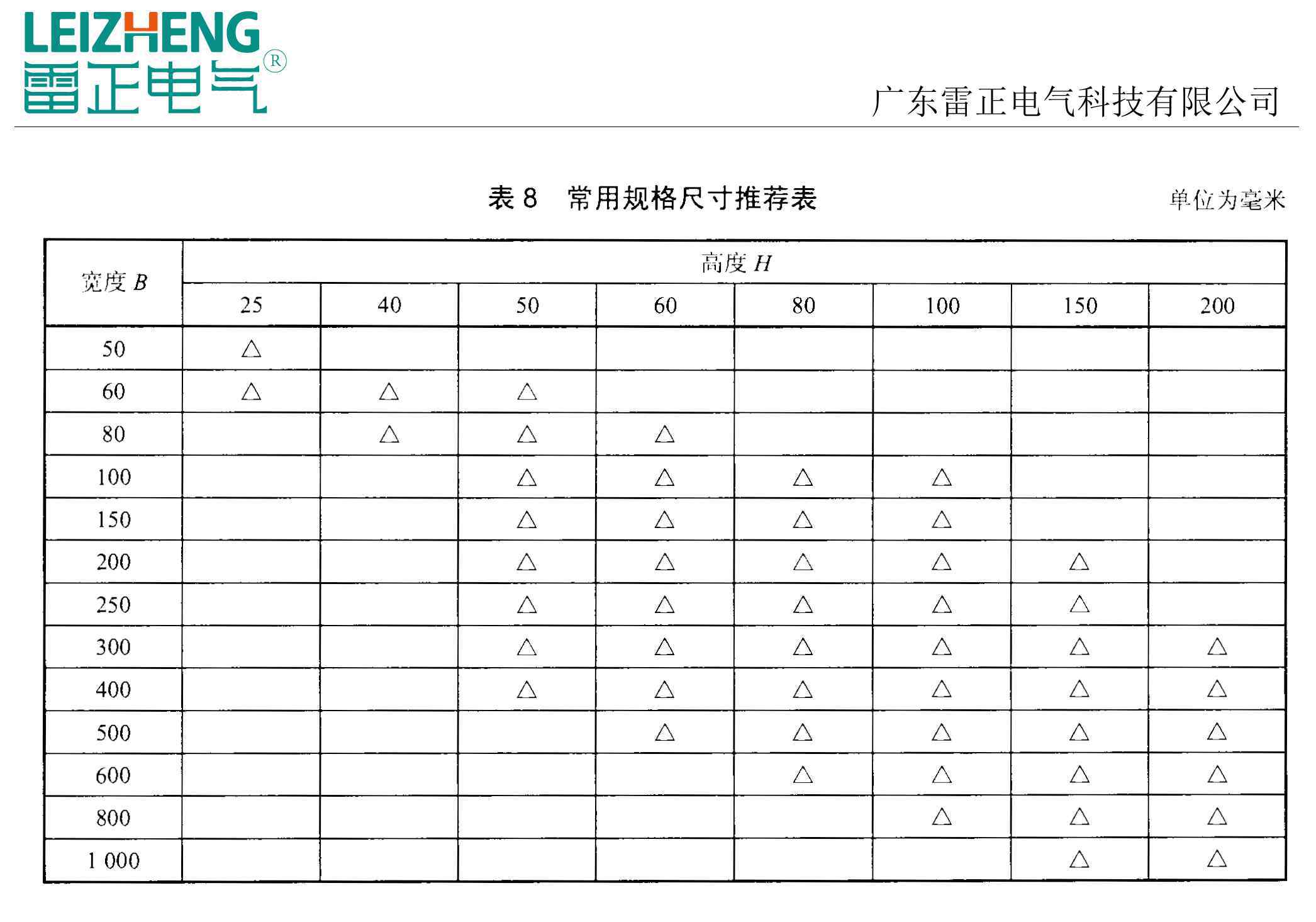

电缆桥架常用规格： 常用规格：

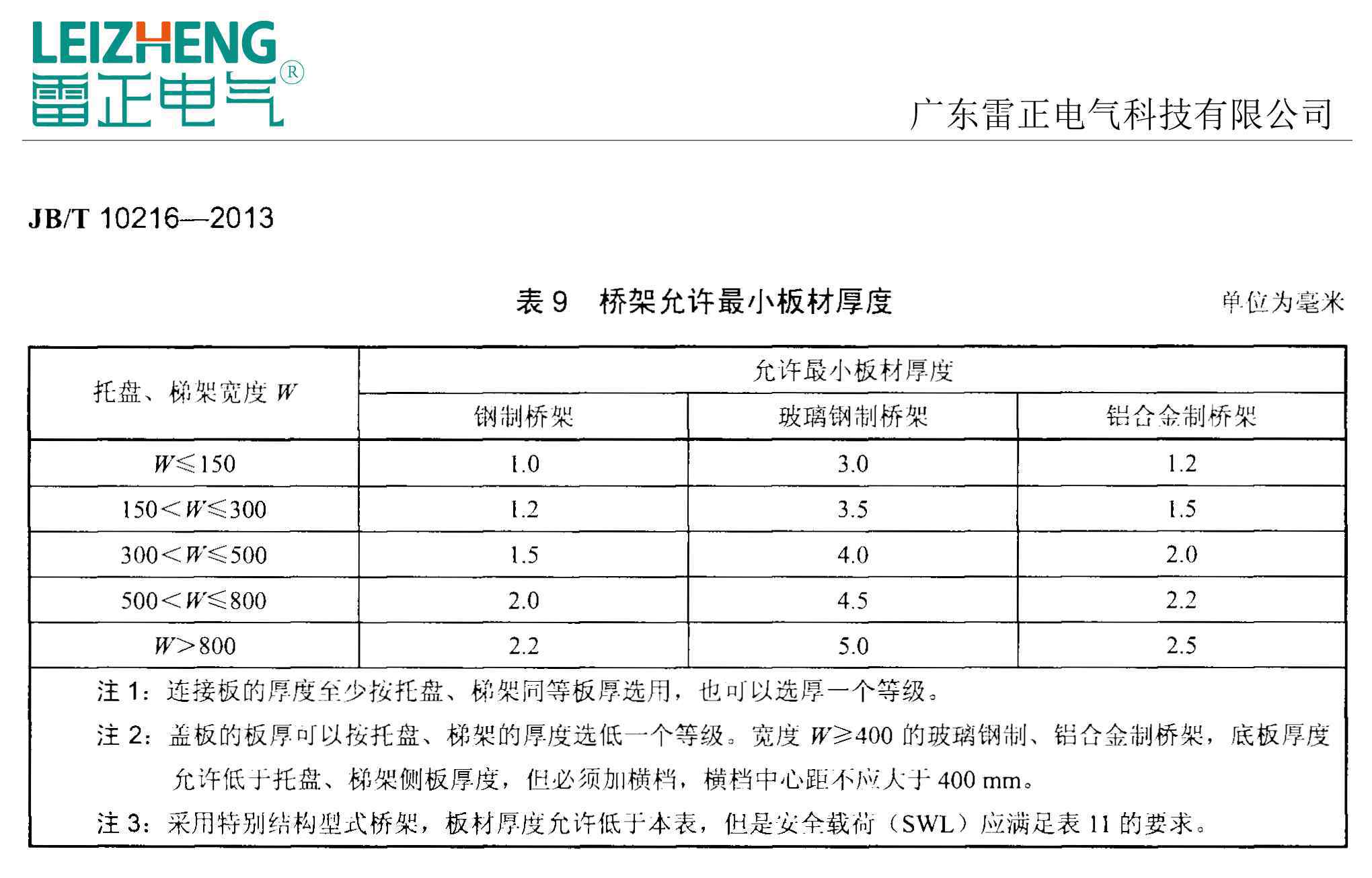

电缆桥架厚度国家标准： 根据JB/T 10216-2013《电控配电用电缆桥架》标准规定电缆桥架厚度国家标准如下图：

以上是电缆槽手册的介绍。希望你看完能有所帮助。如有疑问，可通过PC查看本文下更多内容。
