电气符号和图标的完整集合:电气符号和说明以及CAD绘图对照表

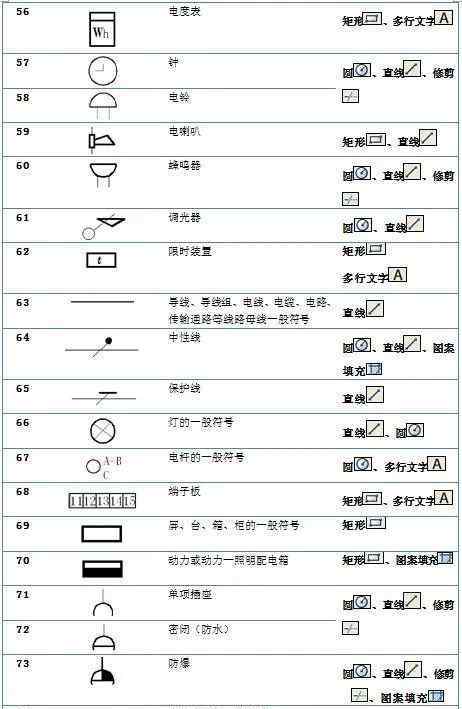

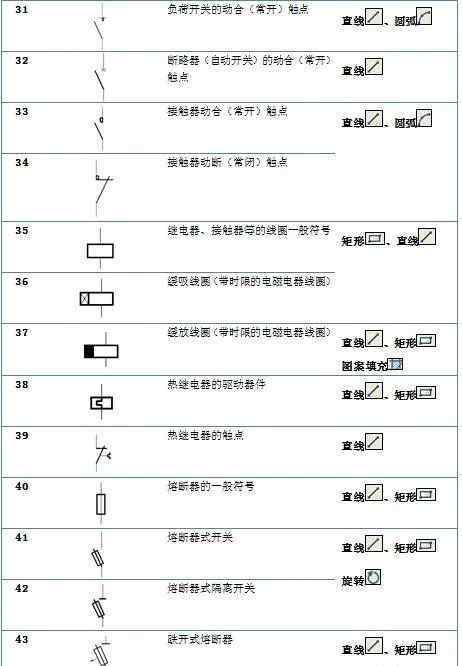

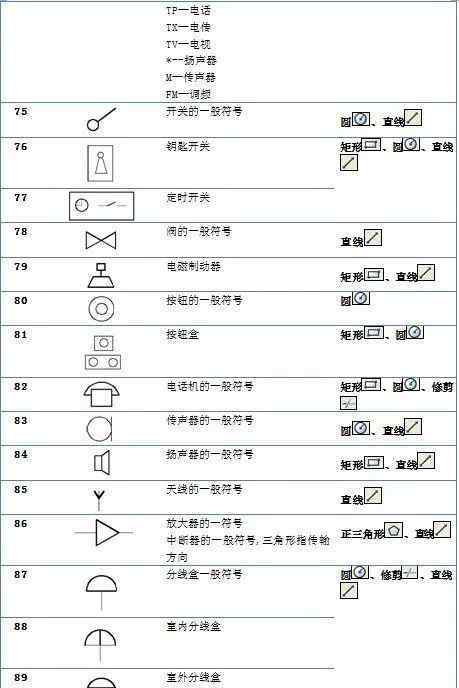

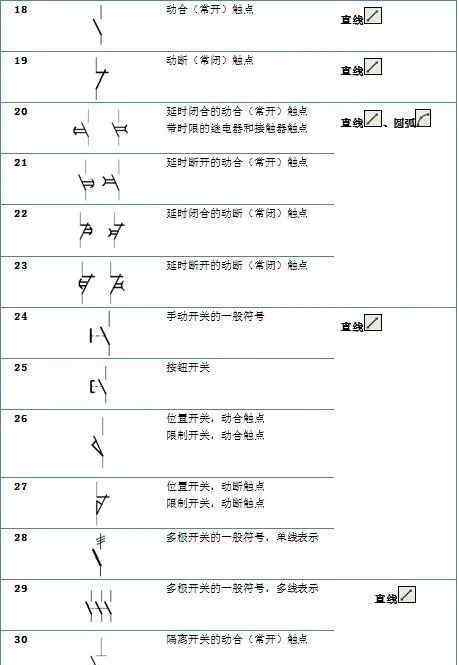

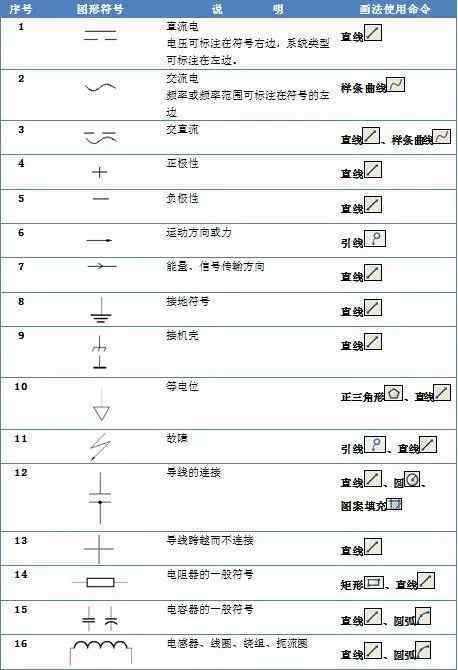

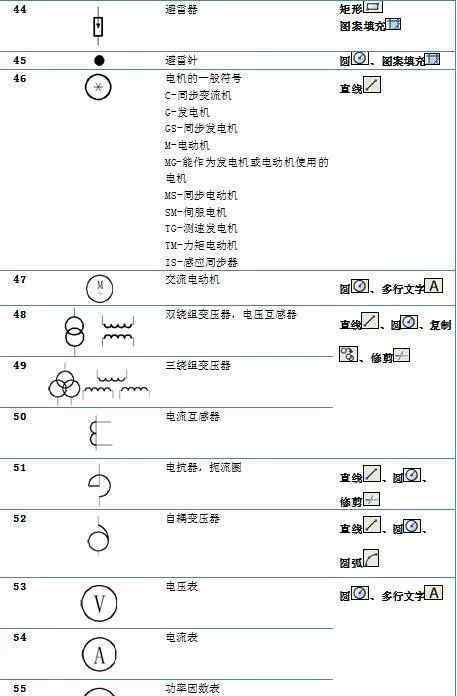

学好维修电工最重要的是先了解图。电气图符号一般分为:极限符号、通用符号、方框符号、标记或字符。电气符号对于设计人员的绘图和现场技术人员、维修人员的阅读有着重要的意义。边肖专门准备了一个电气符号图标、说明和CAD绘图,可能不是最全的,但是背下来对以后的工作肯定有帮助。

希望对对电工感兴趣的朋友有帮助!

喜欢的朋友来表扬和关注,你的关注是我的动力,谢谢!
