电源板 电源板原理—液晶电源板的工作原理以及维修经验

大家听说过液晶电源板吗？对于液晶电源板了解吗？没听说过、不了解液晶电源板都没有关系，小编接下来就为大家讲述下关于液晶电源板的知识，主要为大家介绍下液晶电源板的工作原理以及维修经验，对液晶电源板有兴趣的就跟小编一起往下看看。

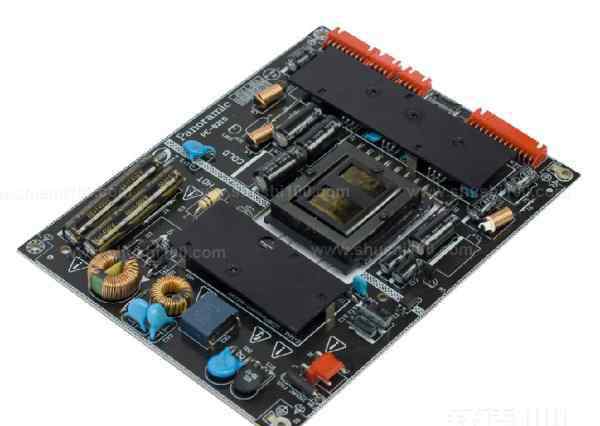

液晶电源板图片

开机后经过抗干扰电路滤除市电中的杂波干扰，整流、PFC电感、滤波输出300V直流电压到副电源电路，副电源开始工作输出+5v电压，经电源板输出排插端口1脚到数字板CPU电路，CPU电路经过读取数据开机输出高电平开机电压，经电源板排插端口2脚到电源板稳压开关机控制电路，开关机控制电路工作，输出电压到PFC振荡电路，输出高频方渡脉冲推动PFC开关管工作，利用PFC电感产生的逆程脉冲，经过整流、滤波生成400V的PFC电压。PFC电压送到主电源电路和PFC电压检测电路，PFC检测电路检测到PFC电压达到400V，PFC检测开关电路输出电压到主电源震荡电路，振荡电路输出高频方波脉冲到主电源功率开关管电路，开关管工作推动开关变压器工作，从次级感应输出2组电压，经过整流、滤波输出+12V、+24V电压。到此，整个电源板启动过程完成。

液晶电源板可以摘下独立维修

1.检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。

2.电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接（或将一只1.5K左右的电阻与副电源的+5V输出端相连），整机就处于开机状态，各路电压均有输出。在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载（或在+12V输出端接一只摩托车灯泡作假负载）即可。

上述小编为大家讲述了下液晶电源板的工作原理以及维修经验，大家看完液晶电源板的这两方面的知识，应该对于液晶电源板有了一个简单的了解了，小编在此希望液晶电源板的这些知识能够帮助到大家，小编在真诚的谢谢阅读小编的这篇文章。
