驱动板 等离子y驱动板—等离子y驱动板的更换方法

主编讯　彩电的内部都会有等离子y驱动板和等离子x驱动板，这两种板控制着整个电视的液晶部分和视频部分，如果等离子y驱动板的烧坏的话，那么您肯定就是没办法看电视了，接下来小编就教您一些更换等离子y驱动板的方法，一起来学习吧。

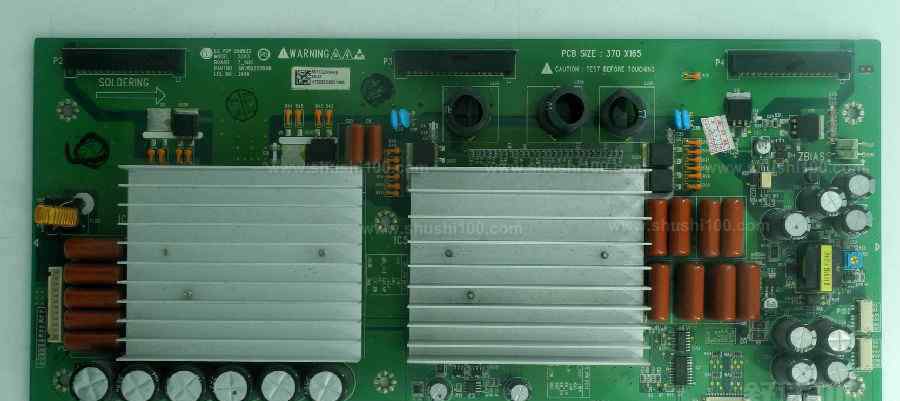

等离子y驱动板

烧Y板,大致判断故障可能电源板输出电压异常,逻辑板驱动信号异常,Y板自身故障,缓冲板或者屏有故障造成.由于Y板是换新后屡烧,先排除Y板自身引起,换新后能工作一段时间,缓冲板和屏也暂时排除,测量电源板电压一直正常,故电源板也排除,那么就剩下逻辑板驱动信号了.

测量逻辑板输出的各路驱动信号发现YER信号丢失,导致能量恢复电路不工作.等离子是一个电容性负载,在维持期将需要要施加高频、高压脉冲,损耗非常大.能量恢复电路工作过程基本为:Y波形上升期间,能量恢复电容为屏充电,存储在能量恢复电容中能量提供给屏.Y波形下降期间,屏电容中的能量又存储到能量恢复电容中.

等离子彩电中的X、Y驱动板主要为驱动电路提供工作信号，并按逻辑电路要求进行工作。在X、Y驱动板上有很多可调电阻器，调整这些可调电阻器可改变×、Y驱动板的输出波形，对逻辑板的时序产生直接影响，因此，X、Y驱动板损坏后也只有向原 生产厂商购买组件进行更换。

需提出注意的是，一般情况下X、Y驱动板的各项数据是由厂商调定的，更换X、Y驱动印制电路板时不可随意调整印制电路板上的可调电阻器。因X、Y驱动印制电路板与逻辑印制电路板的工作时序是互相配合的，一旦调乱，将使X、Y驱动印制电路板的工作时序混乱，无法和逻辑板的动作一致，引起驱动印制电路板无法正常工作，甚室还会产生新的故障。但在际维修中发现，有些厂商并没有进行调整，更换后彩电还是不能正常工作。因此，对于没有调整的X、Y驱动板在上机后，不需要进行调整，否则会导致X、Y驱动板甚至显示屏损坏。

以上就是等离子y驱动板的更换方法介绍了，等离子y驱动板和其他不同，它在更换的时候还需要注意指定的参数，咱们可不能随便乱换，这样可能会导致等离子y驱动板的电压不匹配容易损坏等离子y驱动板，本来想更换等离子y驱动板的，却变成了将等离子y驱动板损坏了，这肯定是不值得的。
