电子设备中国海防都有哪些电子设备！

看到中国南海阅兵，很想写这个内容。但是我担心自己写不好，就一直拖着。

中华民族幅员辽阔，是一个农耕民族。历史上我们的地理环境决定了我们不擅长骑马作战，事实上我们也不擅长水上作战。我们历史上从未在海上称霸。事实上，我们从未赢得过任何战斗。即使郑和下西洋，也没有经历过大规模的海战。我们民族经历了清朝最大的海战或者说中日海战，以我们的失败告终。我曾经开玩笑说，中国海军的历史有点像中国足球，从来没有走出过世界。

航母战斗群作为军事战略的重要支柱，是展示国力、支持外交政策、保障国家利益、制止危机和冲突的有效力量。航母战斗群可以通过快速部署实施军事威慑；在战争期间，它可以对海上和陆地上的敌方纵深目标进行战术或战略核/非核攻击。

帆船空母船

●一到三艘导航空母船。从单纯的武力展示到对各种目标发动攻击。航母也让飞机不用担心使用其他国家的机场、水路、空域。航母空还可以为其他部队提供长期支援。

巡洋舰

●一两艘导弹巡洋舰。目前是装备宙斯盾系统的提康德罗加级巡洋舰。巡洋舰作为航母战斗群的护航中心，提供反[/k0/]、反舰、反潜等多种作战能力，也是整个航母战斗群的旗舰。船上还有一枚战斧巡航导弹，具有远程打击地面目标的能力。

追逐者

●两三艘导弹驱逐舰。这些驱逐舰帮助舰队中的巡洋舰扩大防御圈范围，也用于防御空、反潜、反舰作战。

护航船

●一艘护卫舰。

潜艇

●一两艘攻击潜艇。潜艇用于支持舰队的警戒和对抗水或水下目标。它还可以使用潜艇发射的战斧巡航导弹打击陆地目标。

补充注油器

●一到三艘补给船。

如今，航母战斗群的攻防能力非常复杂。一般来说，航母携带的战斗机、攻击机、预警机、反潜机或直升机空用于攻击、防御或搜索距航母数百公里的敌人。其他战舰的首要任务是保护航母的作战安全空。

这么大的系统，怎么协同作战，怎么沟通，怎么定位，问题其实已经变得相当复杂了。

我们把问题分为水面和水下。

在水上，主要问题是雷达:我们需要及时发现对方的军舰、飞机等水上装备，同时需要隐藏自己。这其实是一场海军雷达战。导弹和火炮交锋前，电磁波先交锋。

海军雷达对抗

海军雷达对抗是指以主动和被动方式对敌方海军雷达的接收系统、显示系统和自动跟踪系统进行电子干扰。它包括主动干扰、被动干扰和组合干扰。

主动干扰

有源干扰技术利用干扰器发射一定波形的干扰信号来干扰和欺骗敌方雷达。主动干扰一般分为噪声干扰和欺骗干扰。

噪声干扰也叫压制性干扰。它通过发射大功率噪声信号，覆盖或吞没敌方雷达屏幕上的目标回波，使敌方雷达无法工作。欺骗干扰是用干扰信号欺骗敌人。欺骗干扰允许敌方雷达看到目标，但不能得到目标的准确信息，只能得到距离、方位、速度等失真参数。与真实目标相似的假回波显示在敌方雷达屏幕上。

目前有源干扰的海军雷达干扰机可以覆盖20 GHz以下的电磁频域，其响应时间为1 ~ 2秒，杂波干扰功率可以达到兆瓦级。最先进的干扰机可以同时干扰80个目标。

被动干扰

顾名思义，无源干扰是指干扰体本身不辐射电磁能量的一种干扰。对雷达有两种常见的无源干扰方法:

(一)发射或者投放各种能够反射电磁波的材料制成的炮弹和反射器，干扰敌方雷达。比如单颗箔条炸弹爆炸发散后，3-5秒内可以形成1000-3000平方米的干扰云，可以悬挂空10分钟，从而掩盖敌方雷达想要捕捉的真实目标(即我方舰船或舰载机)，或者引诱敌方雷达跟踪假目标(即干扰云)。

⑵采用舰船(或舰载机)隐身设计和在船体(或机体)表面涂覆电磁波吸收材料等目标隐身方法，减少目标对电磁波的反射，使敌方雷达难以发现目标。比如我国的“拉斐特”级护卫舰就采取了流线型外形设计，上层建筑外壁倾斜10°，船体涂上吸波漆等一系列隐身措施，使该级舰的雷达反射面积比传统设计减少了60%，达到了良好的隐身效果。

组合干扰

组合干扰就是把上面提到的各种干扰组合起来。不仅几种有源干扰可以适当组合，有源干扰和无源干扰也可以组合使用，以充分发挥最佳干扰效果。比如美国AN/ALQ99D和AN/ALQ99E干扰器的有效功率达到10 kW，可以有效干扰预警、测高、制导、监视、火炮瞄准、制导等所有工作在30 MHz ~ 18 GHz、200 ~ 300 km频率范围内的海洋雷达；与AN/ALE43舰载机箔条切割撒布器、AN/ALE40箔条和曳光弹发射器等多种性能优异的无源干扰设备配合使用，在海湾战争中取得了良好的效果。海军雷达反侦察雷达反侦察的任务是使我们的雷达信号不被敌方侦察接收机截获识别或即使被敌方识别也难以被复制。海军雷达反侦察的方法主要有:

(1)平时隐藏主雷达，只在战时使用，尽量缩短舰载雷达的启动时间。

⑵雷达信号设计应采用不易被敌方侦察接收机识别的伪噪声信号，包括脉冲调频信号、脉冲伪随机编码信号和伪随机重复频率信号等。

⑶采用低截获概率技术。这种技术可以降低敌方侦察接收机的工作范围与我方雷达的工作范围之比(即截获概率)，使敌方侦察接收机无法截获我方雷达探测目标工作范围以外的我方雷达信号。例如荷兰PILOT导航和海上搜索雷达就是这样一种截获概率很低的雷达。雷达采用调频连续波传输方式。虽然它的输出功率只有1 mW ~ 1 W，但其工作距离与常规雷达大致相当，具有优良的“静音”或“隐蔽”特性，截获概率较低。

⑷采用频率捷变法。随机快速跳频是雷达反侦察的重要而有效的手段。现代干扰器频率瞄准所需的脉冲数量日益减少。到20世纪90年代初，干扰器的性能水平已经提高到在1 ~ 3个脉冲内完成频率制导。但是，只要雷达的跳频速度足够快(例如脉间跳频)，跳频范围足够宽，干扰机对雷达进行侦察和跟踪干扰是非常困难的。

⑸采用双基或多基工作系统或被动定位方式。采用双基地或多基地工作系统时，由于我方雷达发射和接收基地设在两个地方，敌方侦察接收机只能截获和跟踪我方雷达发射站的信号，而位于船上的雷达接收站既不能探测也不能干扰。如果我们的雷达发射台设在卫星或者空舰载机或者防御严密的海军后方基地，无疑会大大增强我们雷达发射台的反侦察和反对抗能力。被动定位是通过诱导敌方目标启动干扰机或利用目标本身辐射的电磁信号来确定目标的参数，以防止我方雷达被侦察到。

海军雷达反对抵抗

雷达抗干扰就是雷达抗干扰。其技术措施分为两类:一类是在敌方干扰进入我方雷达接收机之前尽可能消除其干扰，削弱其干扰，提高有用信号水平；另一种是在敌方干扰进入我雷达接收机后，从波形和频谱上区分干扰信号和有用信号，从而抑制干扰，从干扰背景中提取敌方目标信息。针对海军雷达的措施主要包括:

(1)权力对策。提高雷达抗干扰能力最简单的方法就是尽可能增加发射能量。在一定峰值功率的情况下，为了获得较高的平均发射功率，需要采用脉冲压缩的方法，即在接收和处理回波后，发射宽脉冲信号，输出窄脉冲信号。这样既增加了雷达的作用距离，又提高了雷达的分辨率。这种方法有一定的反欺骗作用。意大利正在研制的舰载EMPAR相控阵雷达。主动干涉的能力。

⑵单脉冲角度跟踪。单脉冲雷达可以根据单脉冲回波提取的信息确定被测信号源的角位置，因此使得许多干扰波束序列扫描雷达的雷达对抗措施几乎完全无效。

(3)脉冲重复频率捷变。这是一种用于降低近距离假目标干扰效率的雷达抗干扰技术。脉冲重复频率发生变化或抖动的雷达，可以对电子干扰系统发出的非人工非周期反射回波和周期反射回波信号进行抖动，从而将这些信号识别为假目标。除非电子干扰系统能够提前确定雷达脉冲重复频率抖动的周期性特征，或者将其自身定位在被干扰的雷达和它所保护的真实目标之间，否则很难使假目标干扰工作。

⑶运动目标显示、运动目标检测及其与频率捷变的兼容性。运动目标显示是利用运动目标回波信号的多普勒频移消除固定目标回波的干扰，从而检测或显示运动目标的技术。运动目标检测是在运动目标显示的基础上发展起来的一种技术，它可以在频域内将有用目标从杂波中分离出来，减少背景杂波的干扰。这两种技术是对抗无源干扰的有效措施。但在现代雷达对抗中，往往同时使用箔条干扰和瞄准噪声FM干扰，因此需要同时使用动目标显示(或动目标检测)和频率捷变来对抗上述两种干扰。目前已经研究了典型的兼容方式:脉冲群频率捷变？成组运动目标检测；随机频率捷变？同频运动目标显示；四脉系统；脉内分集-脉冲群运动目标检测等。

⑸超低旁瓣天线，旁瓣消隐，旁瓣对消。超低副瓣天线是为了使雷达在副瓣方向被探测到的概率最小化而设计的。具有超低副瓣天线的雷达可以在空之间选择，以限制对主瓣间隔的干扰；在其他角度，雷达可以正常工作，可以测量干扰机的角度信息，然后利用多站定位技术测量干扰机的距离数据。旁瓣隐藏也是一种处理旁瓣干扰的技术。它使用辅助天线，辅助天线的增益小于主瓣增益，大于主天线的旁瓣增益。比较主副天线接收机的输出信号:如果主天线接收机的信号较大，则是天线对准目标时的信号，门控后进入信号分析电路；如果辅助天线接收机的信号较大，则是从旁瓣进入的信号，没有选通，无法到达信号分析电路。然而，上述旁瓣隐藏技术不能处理连续波或噪声干扰，因此需要旁瓣对消技术。方法如下:检测主辅接收机中的信号。如果辅助天线接收机的信号功率电平大，则需要进行抵消处理，即通过抵消反馈电路在闭环中调整干扰信号的幅度和相位，以最小化主接收机信道中的干扰信号。

[6]相控阵系统。由于相控阵天线由独立的辐射单元或子阵组成，因此在电子对抗环境中可以获得最佳的自适应天线方向图。相控阵雷达数字波束形成接收机是利用数字技术实现瞬时多波束和实时自适应处理的装置。在形成瞬时多波束的同时，可以自适应地对干扰源进行置零，获得超高分辨率和超低旁瓣的性能，因此可以有效地处理先进的综合电子干扰。此外，相控阵雷达的波形和锁定时间可以根据杂波环境的要求进行调整。因此，相控阵无疑是一种优秀的海军雷达对抗系统。

雷达侦察是电子侦察的一种。海军雷达侦察的任务是利用舰艇和舰载机的电子保障措施和装备，如各种雷达侦察接收机，在平时对海上潜在威胁雷达的电磁辐射信号进行探测，找出其雷达频率、方位等技术参数，为战时采取对抗措施和实施干扰提供战术依据；战时协助星载、机载电子保障措施装备进行海上全景监视空，了解敌方各种电子装备的种类、数量、配置、部署、变化情况，通过威胁识别报警，引导舰载反辐射导弹对敌方雷达(连同其舰船或飞机)进行毁灭性攻击。上述特派团在以下方面面临越来越多的挑战:

(1)现代电磁环境异常复杂和密集。比如海湾战争，美军通过了战区电子战的电磁信号测试，发现信号环境密度高达每秒120 ~ 150万脉冲。此外，通常在电磁辐射信号中，雷达信号与通信信号和其他种类的电信号混合在一起。

⑵当代海军作战主要发生在近海环境，这是一个高杂波环境。近海发射的电磁信号不仅包括来自友军或中国军队的信号，还包括来自地面、海上和空的各种民用和军用信号。

⑶敌方雷达在系统和技术上的电子反侦察特性和抗干扰特性不断增强，增加了海军雷达侦察的复杂性和难度。

⑷在战区恶劣天气和传播条件下，或有敌方电子干扰时，海军雷达侦察将变得更加困难。因此，海军雷达侦察接收机必须具有较高的灵敏度、截获概率和较强的分选处理能力，分析识别真实的威胁信号，判断其类型和威胁等级；此外，应根据其数量、工作条件和分布情况，确定目标的性质和行动意图，并决定我们应采取的措施。

目前世界上先进的海军雷达侦察接收机具有100%的高截获概率，可以截获0.5 ~ 40 GHz频率范围内复杂信号调制方式的电磁波。空的截获距离大于雷达探测距离，对海的截获距离大于视线，信号截获时间最早几十纳秒。

海军雷达电子战的发展重点是海军雷达对抗技术的发展，主要包括:自动侦察和告警；相控阵雷达:超视距雷达和双基地雷达；毫米波雷达和等离子雷达；雷达网络和传感器数据融合。

张:俄罗斯海军赔钱吃电子设备。俄罗斯甚至没有相控阵雷达

1)海军雷达系统配备自动侦察计算装置和反辐射导弹预警系统。自动侦察计算装置可以应用雷达的各种抗干扰技术，优化抗干扰效果。反辐射导弹告警系统利用多普勒效应检测反辐射导弹的回波信息，给出自动告警，自适应地采取雷达关机、干扰诱饵快速投放、控制火力拦截等应急对策。

2)研制舰载多功能相控阵雷达。相控阵雷达利用其波束灵活性和自适应扫描功能，可以根据抗干扰要求实施“功率管理”。

3)发展舰载超视距雷达和双基地雷达。舰载地波超视距雷达不仅可以提供预警，而且在对付隐身目标和反辐射导弹方面具有潜在的效能。

4)发展毫米波雷达和等离子雷达。毫米波雷达的波段介于微波和红外之间，具有微波雷达良好的全天候探测能力和红外探测系统的近程高分辨率。等离子雷达利用电离等离子体的超导特性反射雷达波束。等离子雷达可以在十亿分之一秒内重定向和改变被监控的目标。

5)实现雷达组网和传感器数据融合。多雷达组网可以根据敌方情况主动控制网络中各雷达系统的工作状态，实现雷达群的协同抗干扰工作模式，如随机闪启动、多机接收、假发射机诱饵、隐蔽工作的低截获概率真发射机等。

一种新的光电跟踪系统取代了改装后的851舰首甲板(位置1)原有的光电经纬仪。这种新型光电跟踪系统的出现和光电经纬仪的消失，说明北极星舰已经不能提供以前光电经纬仪可以完成的对飞行目标的光学跟踪任务。这说明电子侦察舰在中国海军序列中的定位越来越清晰，侧重于电子频谱的采集和分析，削弱了导弹的跟踪能力。这个变化也会体现在815A电子侦察舰上。新的光电跟踪系统虽然没有原光电经纬仪远，但自动化程度更高，与全船技术检测系统的集成能力更强。外观上类似于我国主要舰艇上常用的H/ZGJ-1/1A光电跟踪器，但体积较大。这说明这类光电跟踪器的光学镜头尺寸较大，目标识别的距离和精度较高。

看一下改装851舰2、3、4号位置安装的球形天线防护罩。不知道修改前保护罩内的天线是否有变化。球形防护罩主要是为了优化天线罩的气动外形。由于雷达天线或卫星天线的安装位置相对较高，如果雷达天线罩的形状没有优化，旋转时可能会遇到很大的气动阻力，这对天线的支撑结构非常不利。球形天线罩不仅可以保护天线的旋转，还可以是气动的。回头看看天线罩内的天线，由于船首光电经纬仪的拆除，原有的一大一小跟踪雷达将被替换。毕竟，这种巨大的抛物面天线在捕获和跟踪多弹头快速目标方面存在固有的缺点。跟踪雷达被雷达信号的无源探测天线取代，负责接收和采集各种频段的雷达信号。这时，巨型抛物面天线可以更容易地捕捉非常微弱的无线信号。改进型851舰的中继天线继续保留在4号位置，这可能进一步提高卫星通信能力。

目前世界海军中能跟踪测量弹道导弹的舰艇一般都是专职测量舰，如美国的T-AGM-23“观察岛”和T-AGM-25“劳伦斯”测量舰，都是基于相控阵系统准备搜索跟踪雷达。相控阵雷达在跟踪和搜索弹道导弹方面具有很大的优势，无论是速度还是效率。T-AGM-25劳伦斯装备了巨大的双频朱迪眼镜蛇相控阵雷达。T-AGM-25劳伦斯长期驻扎在东北亚(朝鲜和日本的基地)，主要目标是跟踪朝鲜的导弹试验活动。目前，中国王源系列可以执行跟踪弹道导弹的任务。但由于巨大的C波段和S波段卡塞格林天线，很难像相控阵系统那样快速捕获和跟踪目标，尤其是多弹头弹道导弹，只能执行跟踪飞行轨迹相对简单的运载火箭和卫星的任务。但就我国相关领域的技术储备而言，只要有明确的需求，相关的专业化导弹测量船很快就会建成。

851船改装的5号位有很大变化。该位置原有的舰载卫星通信天线被拆除，换成与舰首1号位置同型号的新型光电跟踪系统。这很耐人寻味。这样的改装一方面会不会削弱851舰的卫星通信能力，另一方面后续的815A电子侦察舰上又重新出现了两个卫星通信天线。

改装后的851舰桅杆上的探测天线也发生了很大的变化。最明显的两点是:(1)桅杆顶部的通信信号测向天线阵发生了变化；桅杆中间的高频雷达信号接收机由原来的全向天线变成了组合定向天线。虽然这些天线的功能没有改变，但制度上的变化代表了相关领域的技术进步。

北极星851是唯一的815型电子侦察舰。从20世纪90年代末的建设到本世纪初的现代化改造，历时近10年。船上设备的更换，船名的反复更换，说明中国海军对这种特种舰——电子侦察舰的认识不断提高，定位也越来越清晰，从而为后来成熟的815A电子侦察舰做好了充足的技术和作战储备。

反潜永远是海军永恒的话题。

南海舰队新船定向反潜演习消息。因为这个新闻有图有真相，所以展示了052D驱逐舰装备的新一代拖曳式主/被动低频声纳系统的相关细节。

从上图可以看出，052D尾部新型拖曳式声纳系统的舱室细节可见一斑。中间是声纳系统的主动发射机拖体及其收放装置巨大，右侧是该系统的被动拖曳线阵声纳的粗缆，管内全是水听器。

上图是052D从船尾释放这个声纳系统，显示的是主动发射器拖体的整体形状，而右侧被动线阵声纳拖缆已经释放。这种新型声纳设备也说明052D不是简单的反[/k0/]驱逐舰，而是一种具有良好反潜能力的多用途驱逐舰。

056A也装备了这个新声纳，但是主动发射装置的拖体是裸露的，那钱是多少？。。056A也装备了这个新声纳，但是主动发射装置的拖体是裸露的，那钱是多少？。。

神圣的拖曳式主被动低频声纳系统是谁？一般来说是组合拳。传统的线阵声纳是一个覆盖着水听器的长管，只听不发声。有源发射机具有主动发射声波的能力，具有更精确的探测能力。两者频率都很低，能有效探测浅水中的静音潜艇。

在此之前，中国海军实现了第一代线阵拖曳声纳的普及，广泛装备了中国海军的052B/C和054A系列驱逐舰，也用于多艘旧船的改装，但都是被动声纳。如果要探测俄罗斯基洛级潜艇，噪声可以低于海底噪声，深海黑洞很难用被动声纳探测到。

线阵声纳只在被动模式下工作，有许多固有的缺点。例如，拖曳线列阵的声学剖面是柔性的，所以在水下拖曳时，容易受到船舶机动和洋流的影响，编队畸变后探测性能下降，甚至无法工作。线阵声纳只能被动地监听水下无声的潜艇声信号，也存在精度不够的固有缺陷。

所以，主动和被动拳击相结合是一个很好的解决方案。因此，法国等声纳强国近10年开始研制新一代拖曳式主被动低频声纳系统，其中泰勒斯公司研制的CAPTAS-4系列就是一个典型的例子。

CAPTAS-4最初用于英国海军23型杜克级护卫舰的改装，名称为2087型。2004年，英国海军宣布购买新型2087声纳，将安装在6艘海军舰艇上，总价值1.6亿英镑，一套声纳价值近3000万英镑(当时约2亿元人民币)。

相比之下，美国、日本等传统反潜海军强国这次慢了半拍，主动/被动低频声纳系统的发展进度已经被中国赶超。为了解决LCS沿海作战舰艇反潜能力弱的问题，美国不得不从法国购买Captas-4声纳系统，并于2011年交付，但没有实际设备。

当然，航母战斗群不仅仅是靠一两个拖曳声纳反潜。

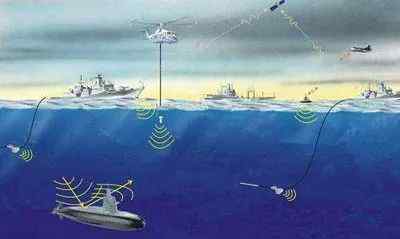

浮标声纳系统是由浮标声纳本身、机载导航定位设备、甚高频接收机、无线电测向仪、浮标声纳信号处理器和战术显示站组成的复杂系统。浮标声纳本身通常是圆柱形的。空放入水中后，水听器阵自动脱离壳体(也作为浮标)，但保持点连接，浮标上方的VHF天线自动展开。

航空母舰战斗群可以通过释放固定翼飞机将浮标运送到遥远的海域进行监测。有浮标，自然也有潜水器，但通讯方式和物理形态会有所不同。

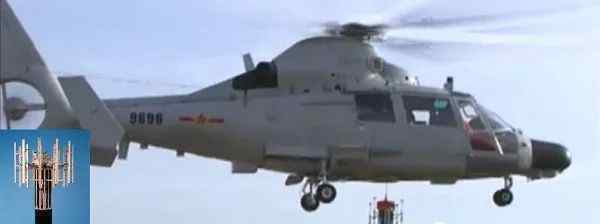

用吊缆将声纳探头吊入水中，探测目标的声纳。装备在反潜直升机和一些水面舰艇上。它是反潜直升机探测潜艇的主要手段。用于探测和定位潜艇、水雷等水下目标，有的还可以用于水声通信。探测目标时，阵列远离载体，降低了载体的自噪声干扰；探头不动，没有动水噪音的干扰，有利于增加动作距离。

从国内外经验来看，反潜设备是否齐全直接影响到水下潜艇反潜直升机的探测概率和目标捕获精度。现代安静型潜艇噪声低、机动性好，往往需要多种手段配合进行探测，而这些数据的准确性将直接影响反潜鱼雷的命中概率。换句话说，如果可能的话，反潜直升机需要更多的反潜装备。目前，低频吊放声纳、声纳浮标、水面搜索雷达、光电探测系统、反潜综合信息处理系统等取得了很大进展。，比如新型吊放声纳采用可扩展阵列，性能与美国的-22相当，因此有可能为Zhi -20配备完整的反潜探测系统，从而提高其反潜探测能力。考虑到直-20反潜直升机未来可能在高强度对抗环境下执行任务，需要装备电子战系统、导弹进近告警系统、数据链/通信系统等。
