探头板 悬挑脚手架搭设施工要点详解，即学即用瞬间清醒！

随着建筑业的快速发展，高层建筑和超高层建筑越来越多。建筑外脚手架的选择已成为施工组织设计中的一件大事。除了施工技术和安全防护外，脚手架的经济效益也成为一个重要的考虑指标。

悬臂式悬挑脚手架因其结构简单、操作方便、减少钢管投资、节省人工成本而受到建筑企业的青睐，且建筑越高越经济。在实施过程中，“外脚手架搭设技术”应与施工现场文明施工相结合，使外脚手架立面整洁美观，标语醒目，标志清晰。

工艺流程:施工准备→放线定位→预埋圆钢锚圈→安装悬臂架支撑结构→立杆→纵向扫地杆与立杆紧固→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装墙体连接件→安装剪刀撑→绑丝带挂安全网→在操作层铺设脚手板和脚板。

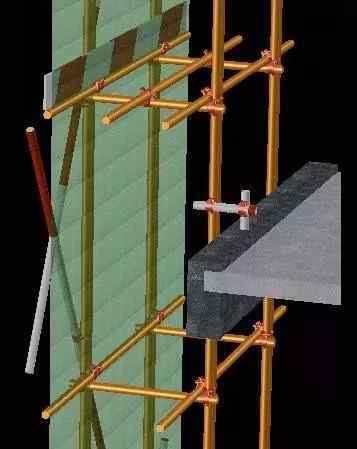

特殊零件的处理措施(3D显示)

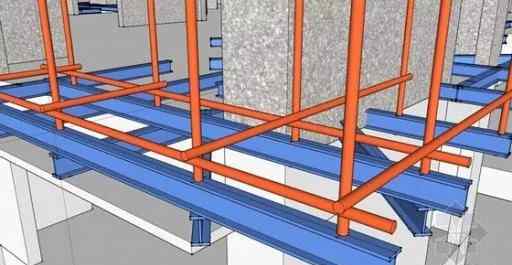

悬挑工字钢在结构外角相遇，不能保证伸出端长度:悬挑端长度大于1.5。两侧工字钢与十字路口外角工字钢焊接，上下各加-200×200×10mm钢板。所有接触点必须全焊，焊脚高度不得小于8毫米，不得有气孔、夹渣、漏焊等现象。

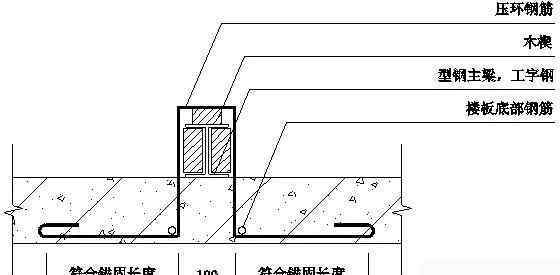

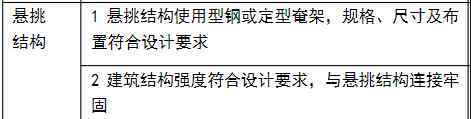

悬臂梁的末端应在两处或两处以上固定在钢筋混凝土梁板结构上。用于锚固钢悬臂梁的u型钢片或地脚螺栓的直径不应小于16毫米(如下图所示)

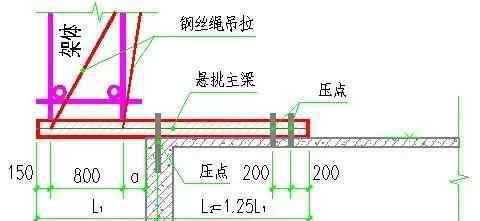

悬臂钢梁的悬臂长度应根据设计确定，固定截面的长度不应小于悬臂截面的1.25倍(除非另有规定)。钢悬臂梁的固定端应通过两个(对)或多个“几”字形钢拉环或地脚螺栓与建筑结构的梁板固定。“几形地脚螺栓”应预埋在混凝土梁和板的底部钢筋中，并应与混凝土梁和板的底部钢筋焊接或绑扎牢固。锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010。

架体设置

1.基础

(1)、距离定位。根据结构要求，在建筑物四角用直尺测量内外立杆与墙体的距离，并做好标记；用钢卷尺拉直，分开直立位置，用小竹片指出直立标志；垫板和底座应准确放置在定位线上，垫板必须平放，不得悬空空。

(1)、在搭设第一层脚手架的过程中，沿每个框架四周设一道斜撑，在转角处双向加设，待这部分脚手架与主体结构的墙体拉结可靠后方可拆除。当脚手架操作层高出墙体两步以上时，宜先设置外排，后设置内排。其余应按照下列结构要求建造。

(2)、脚手架基础部分回填土后应夯实，其强度等级不低于C15混凝土硬化，混凝土硬化厚度不小于10厘米。基础承载力能满足外脚手架的搭设要求。立杆底板或基面标高高出自然地坪50mm~100mm。两侧设置排水沟，保证排水畅通。

(3)底板的尺寸长度不得小于2跨，厚度不得小于50毫米，宽度不得小于200毫米。

2.立柱的设置

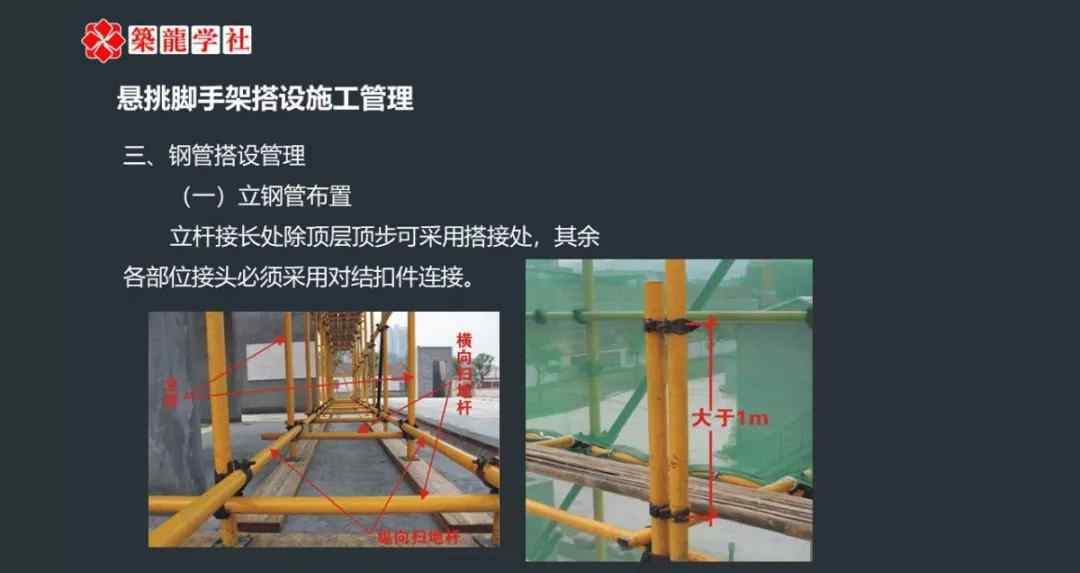

(1)、立杆采用对接连接，立杆与纵向水平杆采用直角扣件连接。接头位置错开，防止同一跨中出现两个相邻的立杆接头，高度方向错开的距离不小于50cm；每个节点中心与主节点的距离不超过步距的1/3。

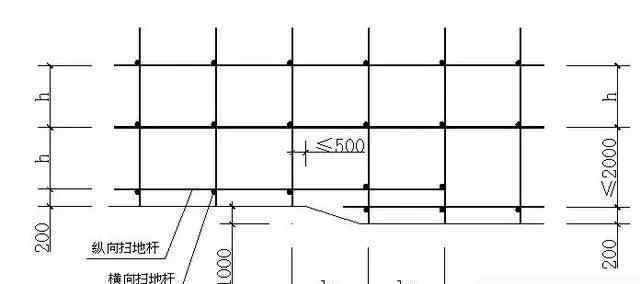

(2)在上部单立柱和下部双立柱的交接处，用单立柱和双立柱中的一根对接。主螺柱和副螺柱通过旋转紧固件连接，紧固件数量不应少于2个。每根立杆底部应设置垫块，并必须设置纵向和横向扫地杆。纵向扫地杆应通过直角扣件固定在垂直杆上，距离基底上皮不大于200毫米。横向扫地杆也应用直角扣件固定在纵向扫地杆正下方的竖杆上。

(3)、当立杆基础不在同一高度时，高处的垂直扫地杆必须向低处延伸两跨，并用立杆固定，高度差不应大于1m。边坡上方立杆轴线至边坡的距离不应小于500mm。

(4)、立杆的垂直偏差应控制在不超过架高的1/400。

(5)开始架设电杆时，每6跨设置一个抛撑，待墙体部位安装稳定后，方可根据情况拆除。

(6)立杆和水平杆的结构要求见下图。

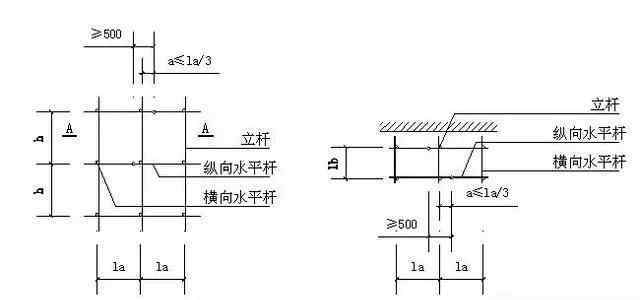

立杆对接布置

3、总帐、小日志设置

(1)、纵向水平杆设置在垂直杆内，长度不小于3跨。纵向水平延伸杆应通过对接扣件或搭接接头连接。要求如下:

使用对接时，对接扣件应错开，相邻两根纵向水平杆的接头不应同时设置或交叉设置；不同步或水平方向上跨越两个相邻接缝的错开距离不应小于500mm；每个节点中心到最近主节点的距离不应超过纵向距离的1/3。

采用搭接时，搭接长度不应小于1m，并应等间距设置三个旋转扣件进行固定。端部扣件盖板边缘至搭接纵向水平杆端部的距离不应小于100毫米。

(2)横向水平杆设置在竖向杆和纵向水平杆的交叉处，两端固定在竖向杆上，形成空之间的结构整体受力。

纵向水平杆对接布置

4、脚手架、脚手架铺设要求

(1)脚手架内的立柱与结构层之间应铺设木板，宽度为200 mm。脚手架应铺设在内外立柱之间，无探测板。

(2)全层脚手片必须在墙面上纵横向铺设，不留空位置，不能铺设全层的地方必须采取有效的保护措施。

(3)脚手件应与12-14#导线平行绑扎至少4点，绑扎牢固，连接处光滑。铺设时应选择完好的脚和手，如有破损应及时更换。

5、剪刀撑和横撑

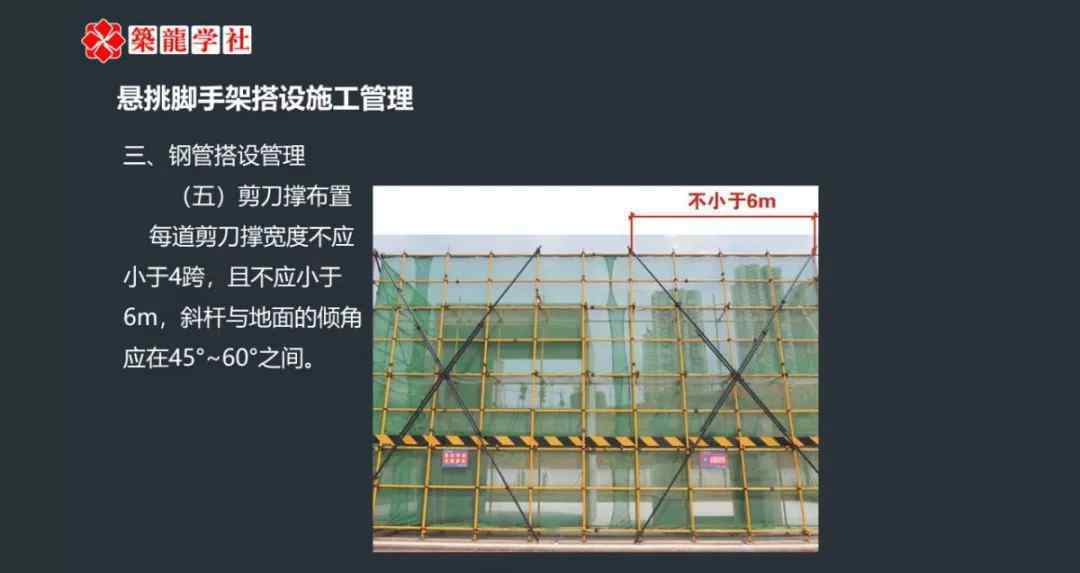

(1)本工程为高层脚手架，全高设置连续剪刀撑。两端最多7根立柱(一组)自下而上设置连续支撑，自下而上设置连续支撑。

(2)支撑钢管接长应由两个旋转扣件搭接。接缝长度不得小于1000毫米。支撑与地面的夹角为45 ~ 60度。每个支撑部分的末端应使用旋转紧固件和垂直杆或横向水平杆固定。

(3)剪刀撑和横向斜撑的安装应与立杆、纵、横向水平杆的安装同步进行。

(4)横撑的设置应符合下列要求:

(1)横向斜撑应在同一节间，从底部到顶部呈之字形连续布置。

(2)一字、开双排脚手架的两端必须设置横撑。

(3)除转角应设置横撑外，中间应每隔6跨设置一个。

6.防护栏杆

(1)脚手架外侧用建设主管部门认可的合格绿色密目安全网封闭，安全网固定在脚手架外侧立柱内侧。

(2)选用18#铅丝挂安全网，安全网应严密平整。

(3)脚手架外侧必须设置1.2m高的防护栏杆和30cm高的踢脚线，顶排不少于2道防护栏杆，高度分别为0.9m和1.3m。

(4)脚手架内侧形成一个临边(如为大开间门窗等)。)，脚手架内侧设置1.2m高的防护栏杆和30cm高的踢杠。

7、连墙件

(1)脚手架和建筑物应根据计算书中墙体部分的设计要求设置拉结点。

(2)在转角范围和顶部加密拉节点，水平距离≤3.0m，垂直距离与楼层高度相同，在结构梁处设置拉节点。

(3)拉结点应牢固固定，防止其移动和变形，并尽可能设置在框架外大小横杆的连接处。

(4)外墙装饰阶段，也必须满足上述要求。当因施工拆除原有拉节点时，必须重新建立可靠有效的临时拉节点，以保证外框的安全可靠。

8、悬挑脚手架围护

(1)悬挑脚手架应在底层外立杆与建筑边缘之间的范围内用模板和木梁封闭，并设置180mm高的踢脚板，防止坠物伤人。在操作层设置水平兜网，并在上面搭脚手架。水平安全网的接口必须连接紧密。安全网必须与结构紧密连接。严禁使用破损和腐烂的安全网。

挑架外侧挂有密目安全网。

(2)悬臂外框的操作层设置两层脚手板，并设置钢网，防止坠物通过安全网伤人。钢板网设置在安全网内，安全网固定在14 #铅丝和框架外的钢管之间。为了方便周转，钢板网应定型，钢板网的宽度应为1500毫米和1800毫米。

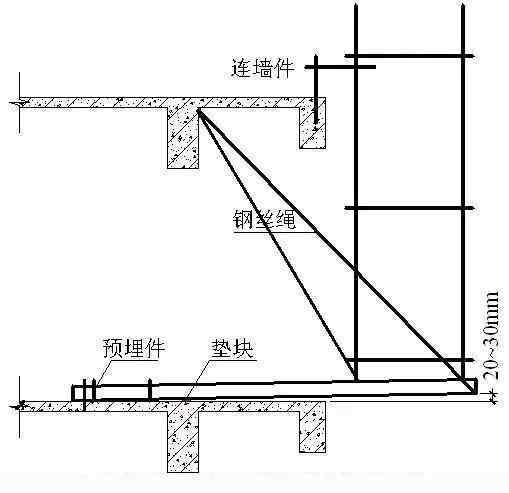

9、钢丝绳卸载

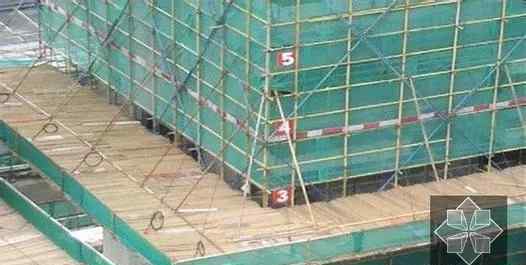

(1)只有当混凝土达到设计强度的75%时，才能使用梁板中的拉锚环。

(2)拉钩和拉环必须由圆钢制成，不允许有螺纹钢筋。

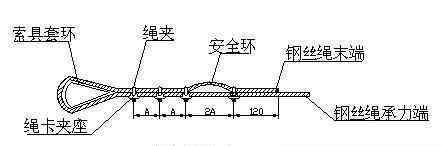

(3)派工人绑上拉环的钢丝绳，至少用三个夹子绑牢。钢丝绳的所有螺钉应拧紧，不得松动。

(4)对整个架体进行安全检查，发现钢丝绳松动、锈蚀或焊接，应立即修理，检查合格后继续使用。
