随着集成电路的广泛应用，其性能不断提高，成本大大降低，这使得微处理器广泛应用于各个领域。智能压力或差压变送器是在普通压力或差压变送器的基础上增加微处理器电路的智能测量仪表。例如，具有温度补偿的电容变送器与微处理器相结合，形成精度为0.1的压力或差压变送器。它的量程为100:1，时间常数可以从0调整到0~36s。通过手持终端(通信器)，可以在1500米范围内设置工作参数、调整范围、调整零点和向现场变送器添加信息数据。
智能压力变送器的主要特点是可以远程通讯。使用手持终端，可以为现场变送器选择和校准各种操作参数。其精度高，使用维护方便。通过编写各种程序，变送器具有自校正、自补偿、自诊断、错误模式报警等多种功能，提高了变送器的准确性。它简化了调整、校准和维护的过程，促进了变送器与计算机和控制系统之间的直接对话。

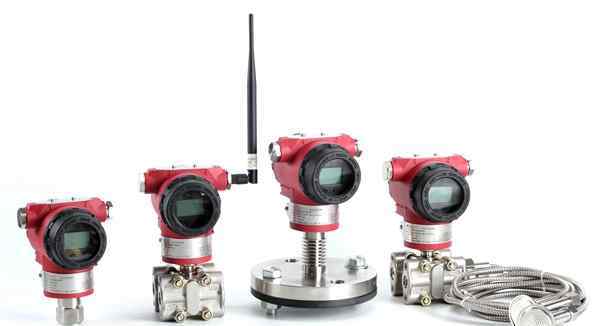

简要介绍了ZHYQ公司3501系列智能压力变送器的工作原理。
被测介质压力由电容传感器转换成与其成正比的差动电容信号。传感器膜头还同时测量温度，以补偿温度变化的影响。电容和温度信号由模数转换器转换成数字信号，并输入到电子电路板模块。
在工厂表征过程中，所有传感器都经过了整个工作范围内的压力和温度循环试验。根据测试数据，将校正系数存储在传感器膜头的存储器中，从而保证变送器在运行过程中能够准确校正信号。
电子电路板模块接收来自传感部分的数字输入信号和校正系数，然后对信号进行校正和线性化。电子线路板模块的输出部分将数字信号转换成4~20mA的DC电流信号，并与手操器通信。
变送器的配置数据存储在电子电路板模块的永久EEPROM存储器中。在意外断电的情况下，数据仍然保存，所以恢复供电后变送器可以立即工作。
数字通信格式符合HART协议，采用工业标准Bell 202频移调制(FSK)技术。也就是说，在4~20mA的DC输出信号上叠加高频信号完成远距离通信，可以实现同时通信和输出，而不影响回路的完整性。
由于智能压力变送器整体性能好，长期稳定工作能力强，只需每五年校准一次。智能压力变送器和手操器的结合可以远离生产现场，特别是在危险或无法到达的地方，给变送器的操作和维护带来极大的方便。
更多信息，请关注上海朝晖ZHYQ-1999
