吊装 施工必看！装配式结构施工及吊装工艺图文详解（纯干货）

中国建筑业的同比增长给装配式建筑的发展带来了新的机遇和挑战。预制建筑行业本身需要大量的技术支持和大规模效应。无论是设计、设备制造还是生产安装，都需要成熟的技术来支撑。本文将以图文形式介绍装配式结构的施工及吊装技术，供业内人士参考。

个人电脑技术介绍

由墙板、叠合楼板、楼梯、阳台等预制混凝土构件组成。在施工现场组装后，采用墙板间现浇竖缝、上下墙板间主竖向受力钢筋灌浆套筒连接、楼板梁板叠合现浇的结构形式，形成一个整体。

整体结构是指预制装配式结构在抗震和承载力方面的性能通过现浇接头与现浇结构相当，与现浇结构整体性相同，称为预制装配式整体结构。

▲万能吊具

▲U形环

▲钢丝绳

▲独立支架安装示意图

6.内墙板安装

熟悉设计图纸，检查编号、测量放线、吊装、安装、斜撑安装、微调、灌浆、保护和验收

控制点:

提升的安全性；

垂直度和水平位置的控制；

灌浆材料的质量控制；

灌浆作业控制要点；

固化期间成品的保护；

控制墙板安装的前后；

7.梁和板的提升

▲组合梁

▲层压板

8.安装阳台和空配电盘

▲阳台板

▲空调色板

9、平台钢筋绑扎和管道铺设

▲钢筋绑扎和管道敷设

10、现浇节点钢筋绑扎及模板支设

▲现浇接头钢筋绑扎

▲层压板拼缝模板

▲现浇节点模板

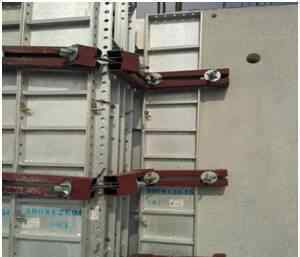

▲背面加固

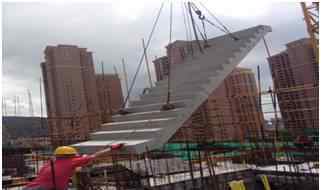

11.预制楼梯的吊装

(1)检查楼梯规格型号是否正确，是否有质量缺陷，吊具是否完好，然后安装吊具。

(2)安装吊具时，调节卷扬机应放置在楼梯的下端，便于调节楼梯角度。

(3)将楼梯水平平稳提升，提升到一定高度后，用调整卷扬机调整楼梯角度，最后用水平仪校准楼梯踏步水平。

(4)安全平稳地将楼梯提升至安装位置。

(5)将楼梯安装孔与梯梁预留钢筋对齐，校正后就位，微调楼梯后摘钩。

(6)安装到位后安装临时支架。

(7)安装到位后，对安装孔进行灌浆，填补缝隙。

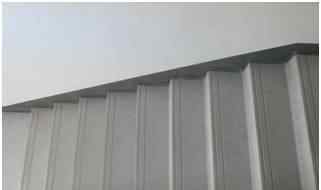

(8)楼梯安装完成后，应对楼梯踏步面进行成品保护。

(9)楼梯接缝灌浆强度达到设计值的85%后，方可拆除临时支撑。

文明施工

1)安装作业开始前，应在安装作业区设置围栏，并做好明显标志，设置警戒线，并有专人负责。与安装操作无关的人员不得进入。

2)预制悬臂板安装后，应及时做好悬臂边缘的安全防护，安全防护用钢管做好，高度不低于1.2m..

3)每天班前对安装工人进行安全教育，防止人身伤亡事故。塔吊司机和指挥信号员必须经过培训并持证上岗。施工过程中，指挥人员和司机必须统一信号，禁止违章指挥和操作。

4)吊装指挥系统是构件吊装最重要的核心，是吊装成败的关键。因此，应成立吊装领导小组，制定完善、高效的吊装指挥和操作体系，制定现场设置吊装岗位的方案，落实固定的机具、人员、岗位和职责，使整个吊装过程有序顺利进行。

5)预制构件安装前，应向所有人员进行详细的安全交底，参与安装的人员应分工明确，利用班前会和总结会，并根据现场具体情况提出确保安全施工的要求。距地面2m以上的作业应采取安全防护措施。

6)构件的存放应直接插入堆放架，防止倾倒，堆放构件时要求对称存放。

7)组织制定预应力混凝土结构生产安全事故应急预案。

8)对操作人员进行安全教育和交底，确保其具备必要的安全生产知识，熟悉相关的安全生产规章制度和安全操作规程，掌握本岗位的安全操作技能。

9)用于PC结构的机械设备、施工工具及配件必须有生产(制造)许可证和产品合格证。并在现场使用前，进行检查和试验，合格后方可投入使用。

10)机械、设备、施工工具及附件必须有专人管理，定期检查、维修和保养，并建立相应的资料档案。
