MOMAX Momis最近推出了一款带Lightning和USB-C充电电缆的移动电源-iPower minimum 5，可以省去电缆的麻烦，非常方便用户使用。这款移动电源之前已经经过充电头网的详细评估和介绍，下面会给你带来这款产品的拆解。

一、Momis IP66移动电源外观

白色外包装，正面印有移动电源外观渲染图，产品名称MOMAX iPower Minimal5，容量10000mAh；底部有MFi认证标志。白色外包装，正面印有移动电源的外观渲染，产品名称Momax iPower Minimum 5，容量10000mAh；底部有MFi认证标志。

包装盒背面印满规格参数信息。包装盒背面印有规格参数信息。

外包装盒内还有一个内衬包装盒。外包装箱内还有一个内包装箱。

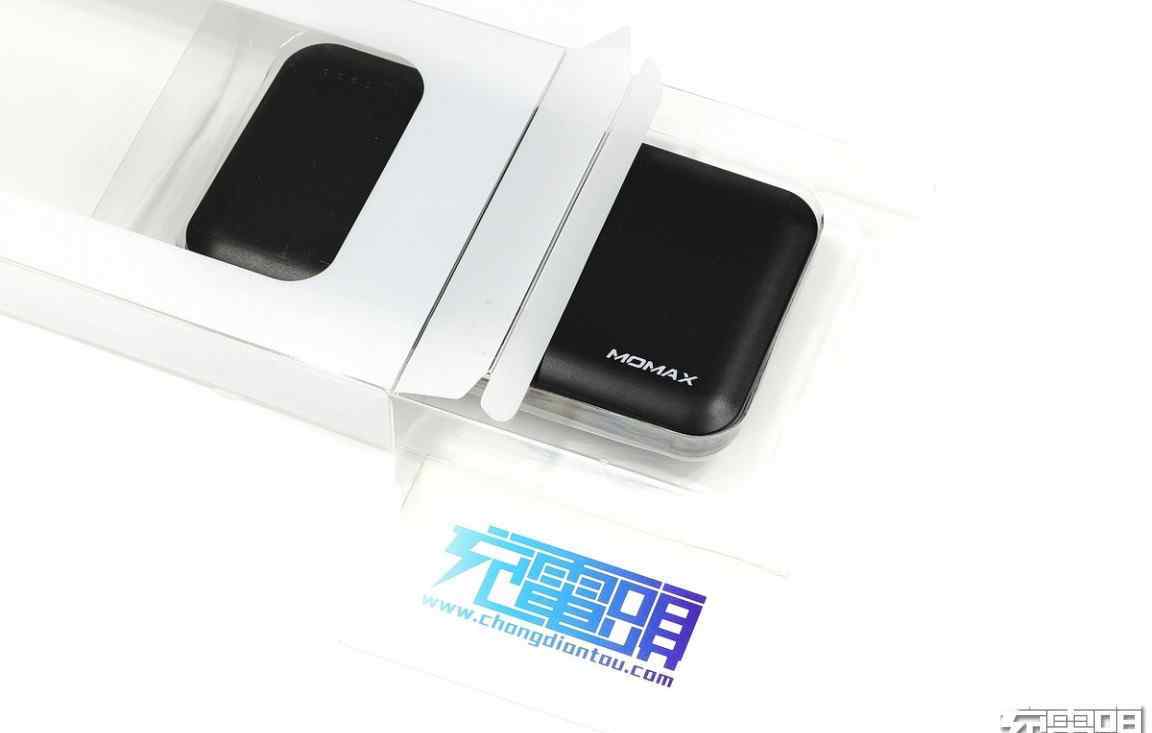

最里面是一个塑料内衬，包装整体轻盈并且可以起到减震防摔的作用。最里面是塑料内衬，很轻，可以起到减震防摔的作用。

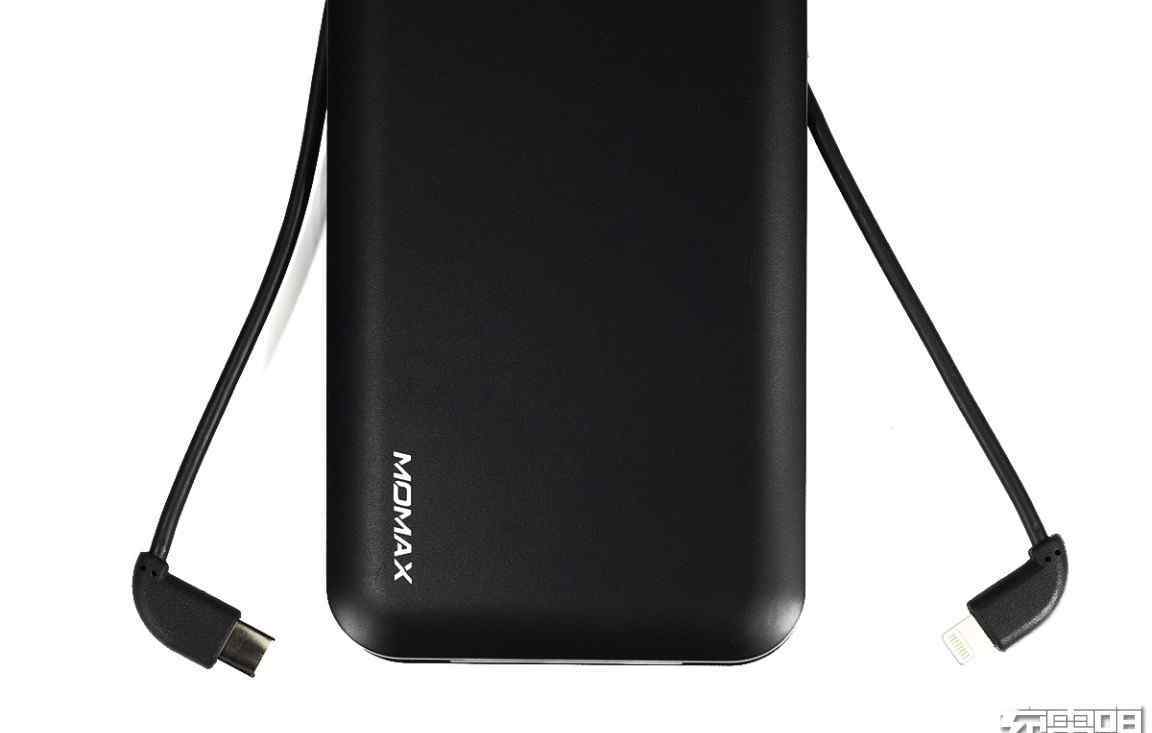

这款移动电源采用纯黑色外壳，塑料机身，周身比较圆润，正面看起来有点像紫米10的外形。在移动电源的一角印有MOMAX的logo。这个移动电源是纯黑色外壳，塑料机身，整个机身是圆形的，前面看起来有点像紫米10的形状。MOMAX的logo印在移动电源的一角。

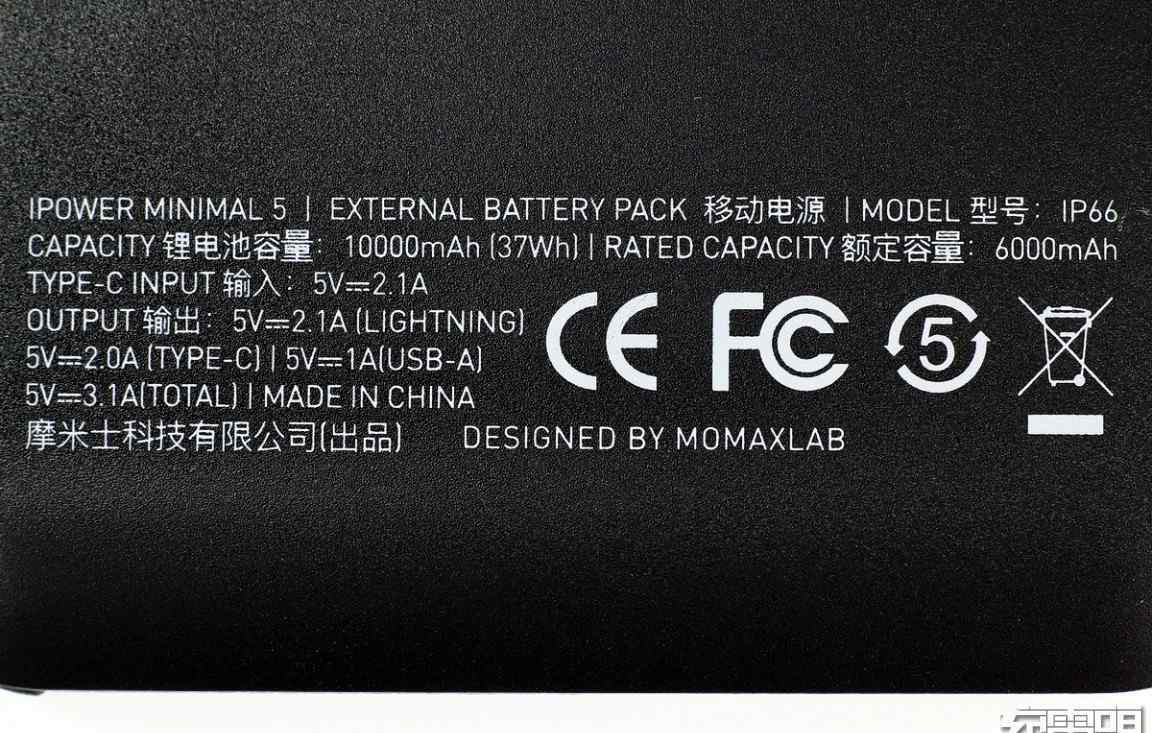

产品型号IP66，锂电池容量10000mAh（3.7V），额定容量为6000mAh，输如：5V/2.1A，输出：5V/2A（Type-C）、5V/1A（USB-A），总输出为5V/3.1A，由摩米士科技有限公司出品，产品已经通过了CE以及FCC认证。产品型号IP66，锂电池容量10000毫安时(3.7V)，额定容量6000毫安时，输出:5V/2.1A，输出:5V/2A(C型)，5V/1A(USB-A)，总输出:5V/3.1A，由Momis科技有限公司生产，产品已通过CE和FCC认证

移动电源自带一条Lightning线和一条USB-C充电线。其中Lghtning线和移动电源为一体设计，USB-C线为可拆式设计。移动电源配有闪电电缆和USB-C充电电缆。其中，Lghtning线和移动电源设计为一体，USB-C线可拆卸。

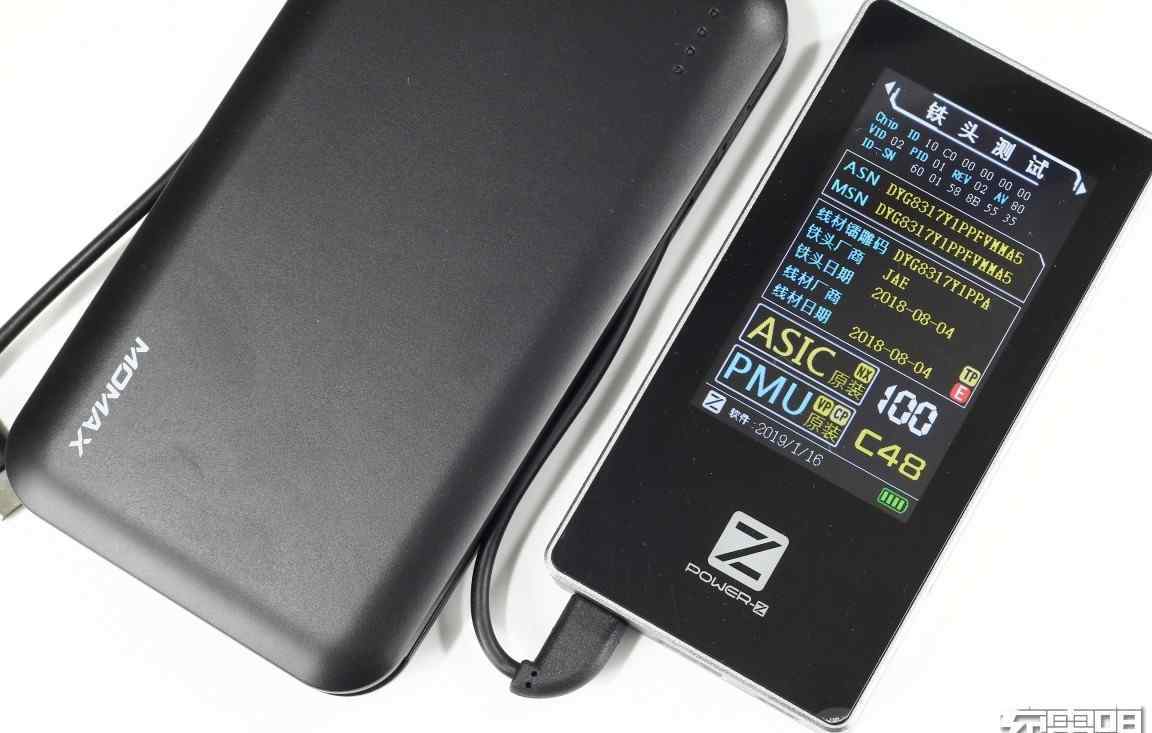

使用ChargerLAB POWER-Z MF001检测移动电源自带的Lightning线，显示采用的是苹果原装C48铁头，生产厂商为JAE（日本航空电子），生产日期2018年8月4日。用ChargerLAB POWER-Z MF001测试移动电源的雷电电缆，显示使用的是苹果原装C48铁头，厂家是JAE(日航空电子)，生产日期是2018年8月4日。

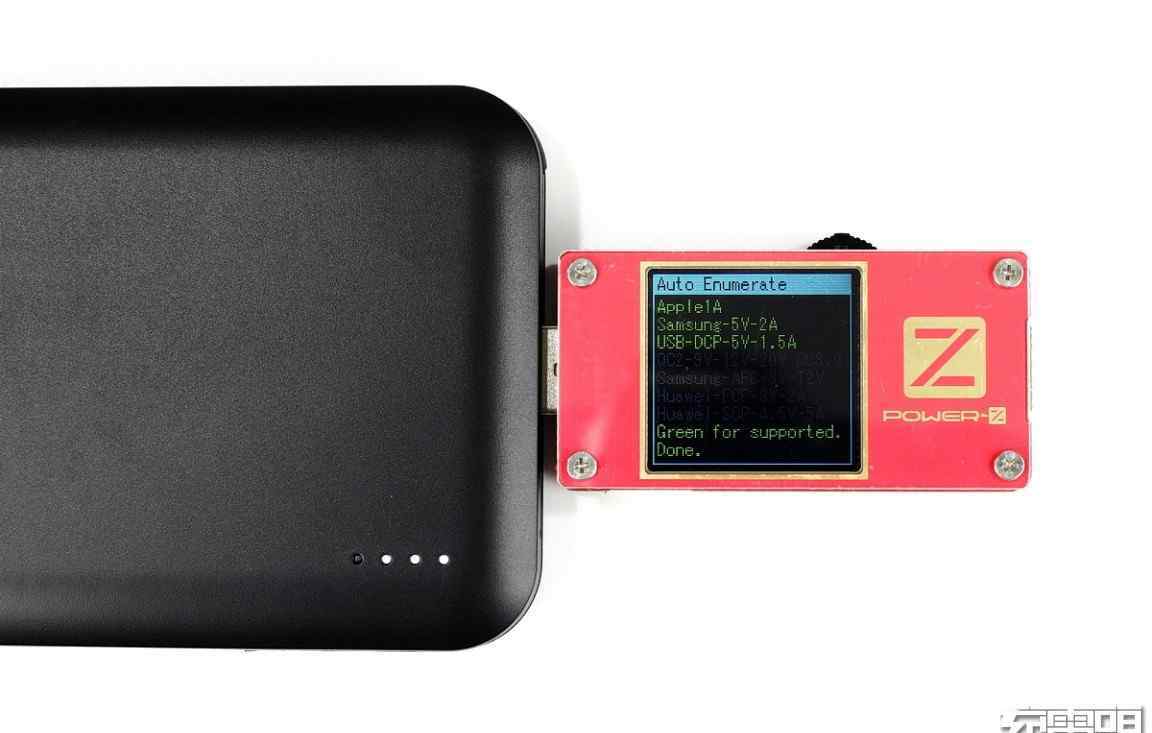

使用ChargerLAB POWER-Z KT001检测USB-A口的输出，显示支持APPLE 1.1A、三星5V/2A、USB DCP充电协议。使用ChargerLAB POWER-Z KT001检测USB-A端口的输出，显示支持APPLE 1.1A、三星5V/2A和USB DCP充电协议。

首先拆开移动电源外壳，卡扣装配方式，外壳与电池之间为双面胶粘贴，电池组贴有一整块防震泡棉。首先拆卸移动电源外壳，卡扣安装。外壳和电池之间用双面胶带，电池组上贴一整块防震泡沫。

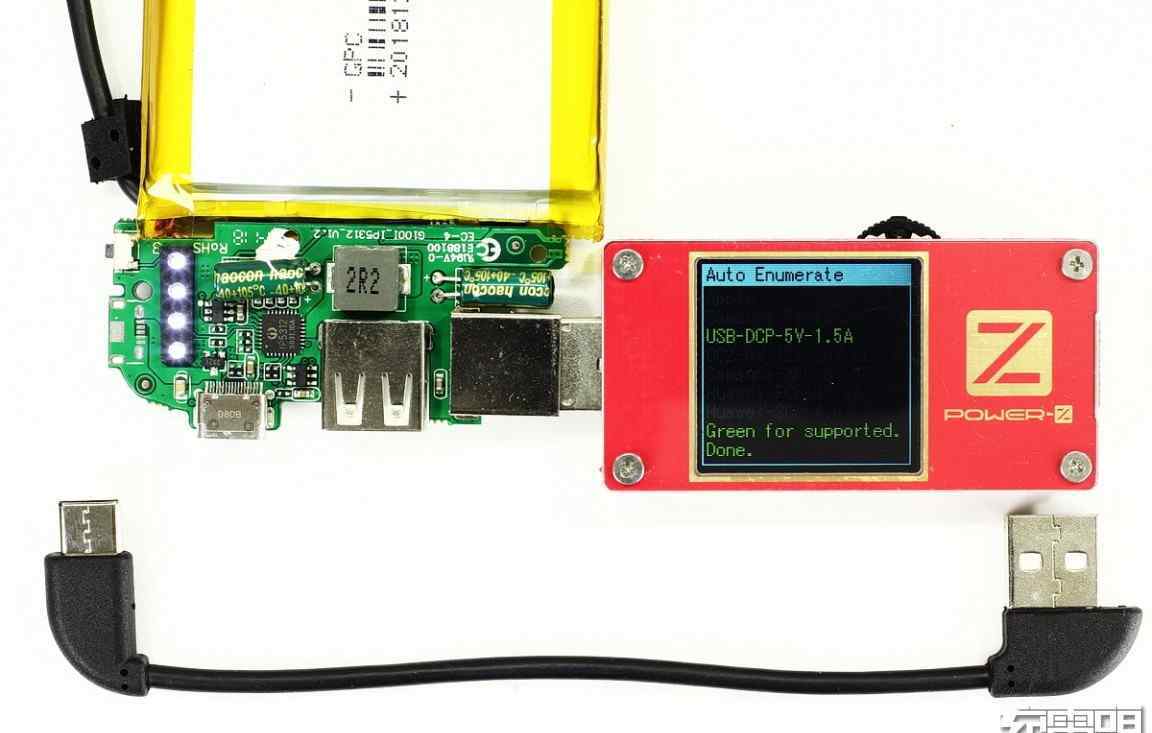

拆下隐藏式收纳的USB-C线，检测内部USB-A输出接口协议，显示只支持USB DCP协议。拔下隐藏的USB-C电缆，检查内部USB-A输出接口协议，显示只支持USB DCP协议。

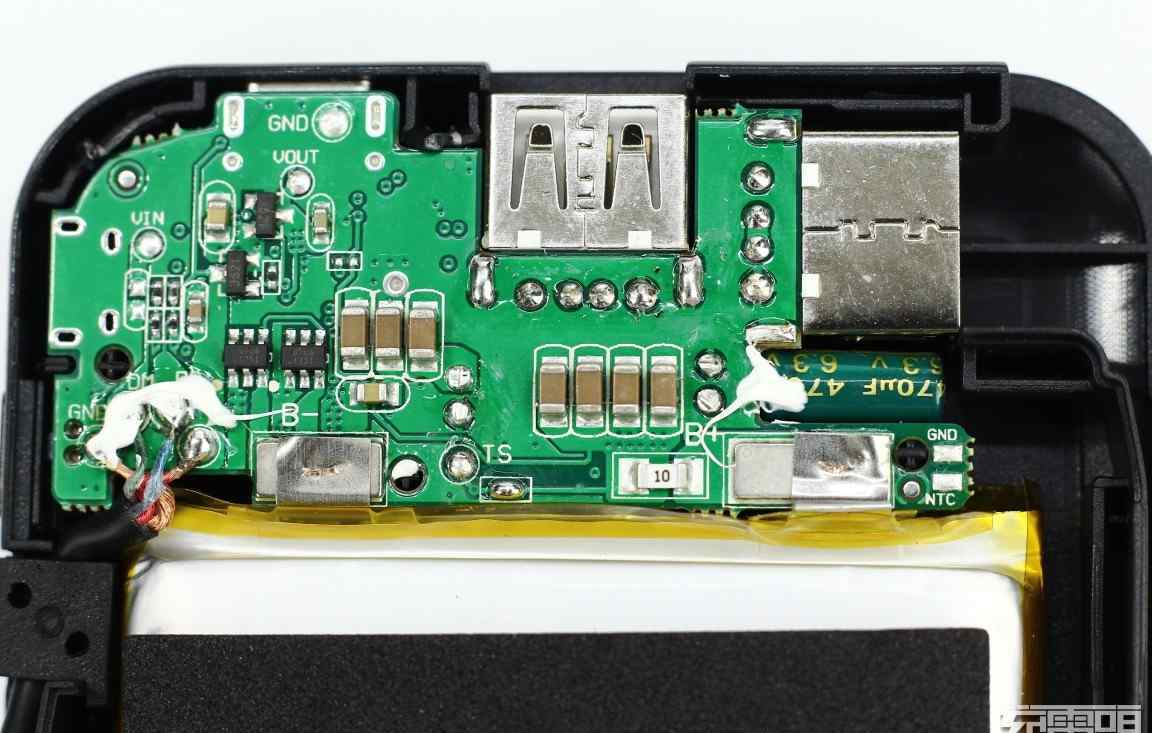

再来看看PCBA上的元件布局，两个USB-A输出接口呈“L”布置，均采用沉板焊接，减少移动电源的厚度。让我们看看PCBA的组件布局。两个USB-A输出接口排列成“L”形，都是用沉板焊接而成，减少了移动电源的厚度。

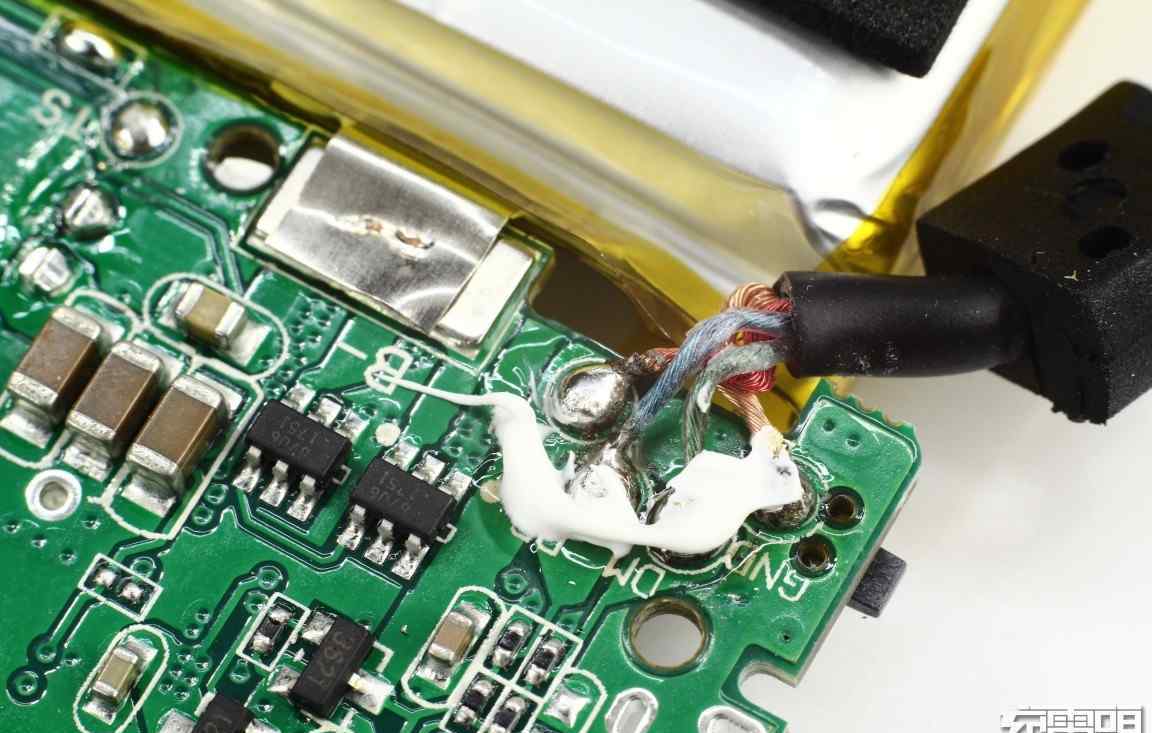

自带Lightning充电线有四根线芯，焊点圆润，并打胶固定，旁边两个六角芯片为电池保护管。自带的雷电充电电缆有四芯，圆形焊点，用胶水固定，旁边的两个六角芯片是电池保护管。

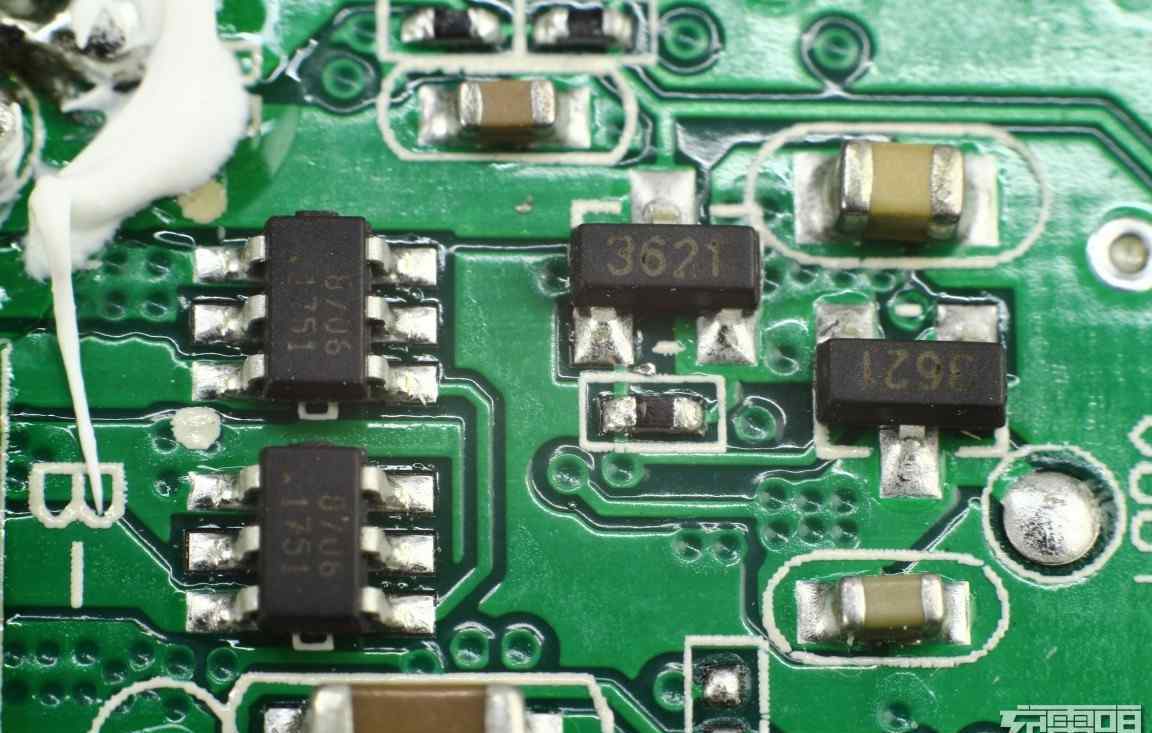

六角芯片丝印8706 1751和控制输出的3621开关管。控制输出的六角芯片丝网印刷8706 1751和3621开关管。

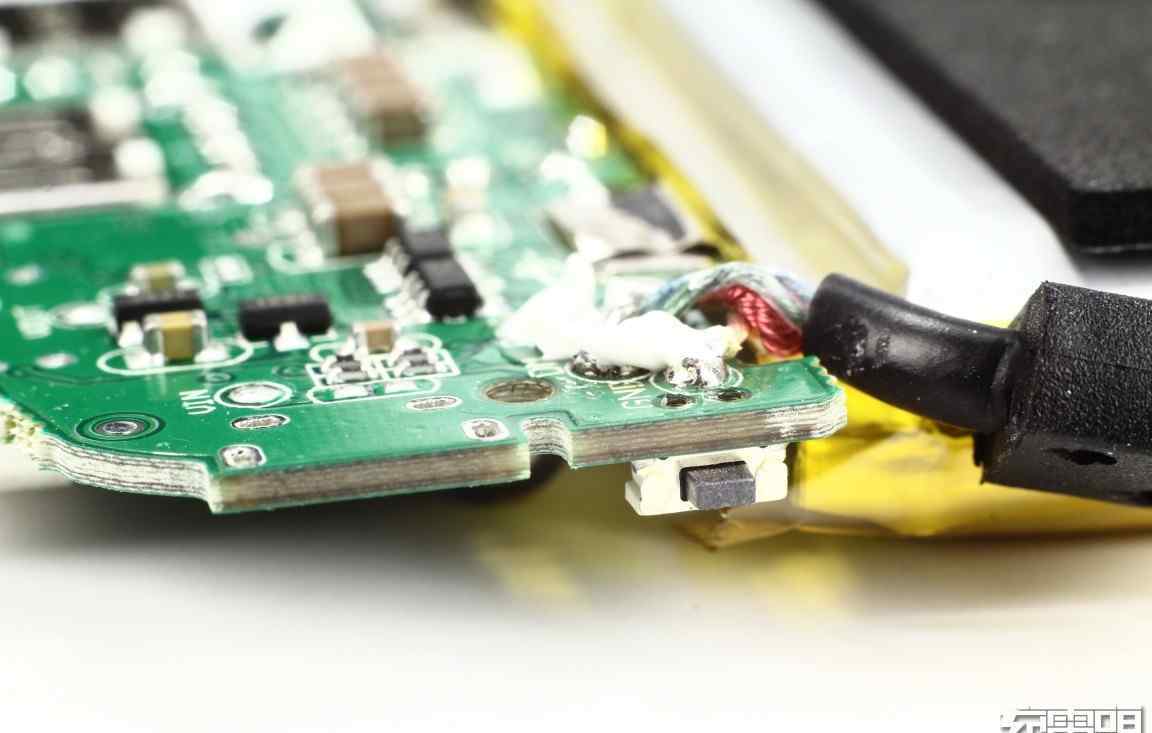

侧面电源按键特写。侧面电源按钮特写。

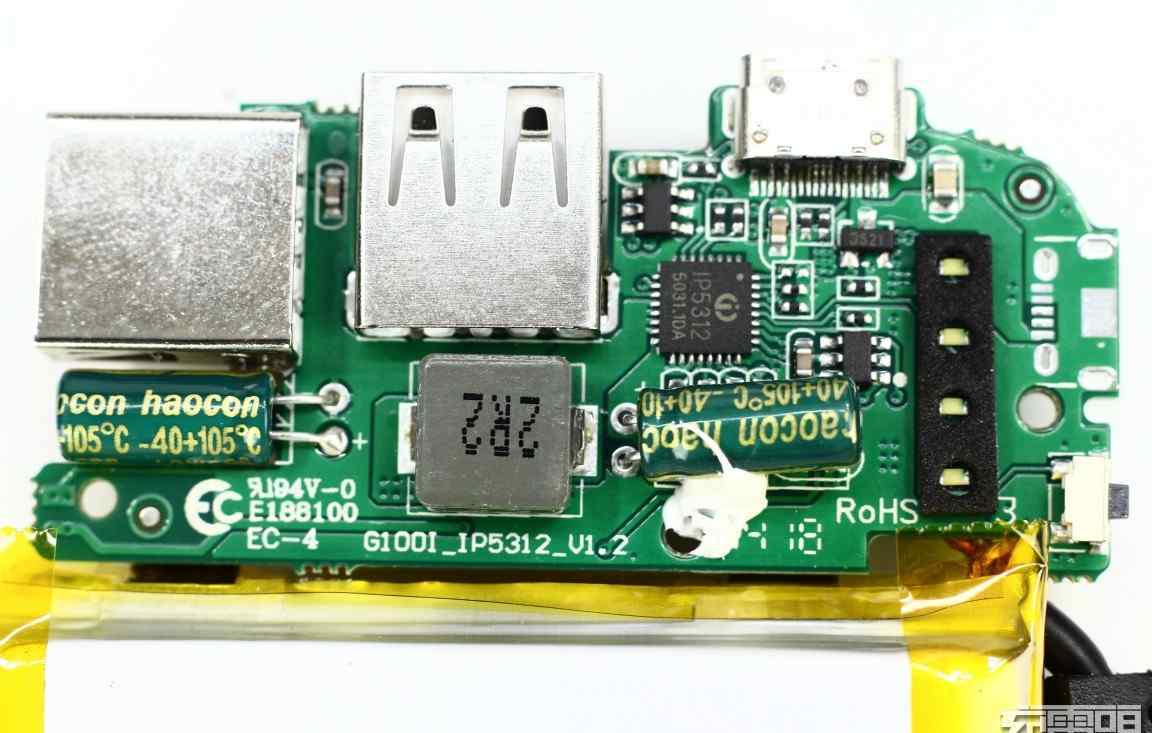

PCBA正面一览，中心位置有一颗2R2贴片电感，两颗电解电容辅助滤波。最右侧预留了MicroUSB充电接口的孔位。在PCBA的前面，中间有一个2R2贴片电感，两个电解电容有助于滤波。MicroUSB充电接口的孔位置保留在最右侧。

输出滤波电容规格6.3V 470uF。输出滤波电容规格6.3V 470uF。

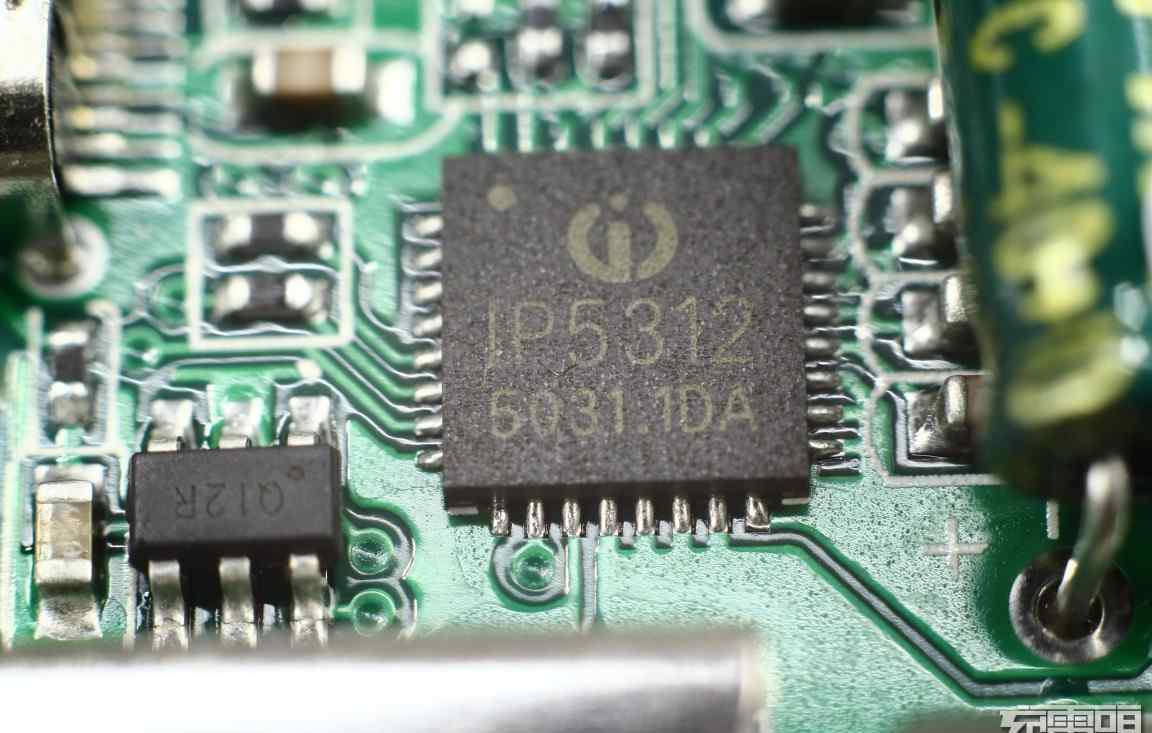

移动电源主控芯片来自英集芯，型号IP5312。这是一款集成QC2.0输出快充协议（兼容 DCP识别功能，兼容 BC1.2、苹果和三星手机）、同步升压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，可为移动电源提供完整的电源解决方案。移动电源主芯片来自CIMC，型号为IP5312。这是一款集成了QC2.0输出快速充电协议(兼容DCP识别功能，兼容BC1.2、苹果、三星手机)、同步升压转换器、锂电池充电管理、电池电量指示等功能的电源管理SOC，可以为移动电源提供完整的电源解决方案。

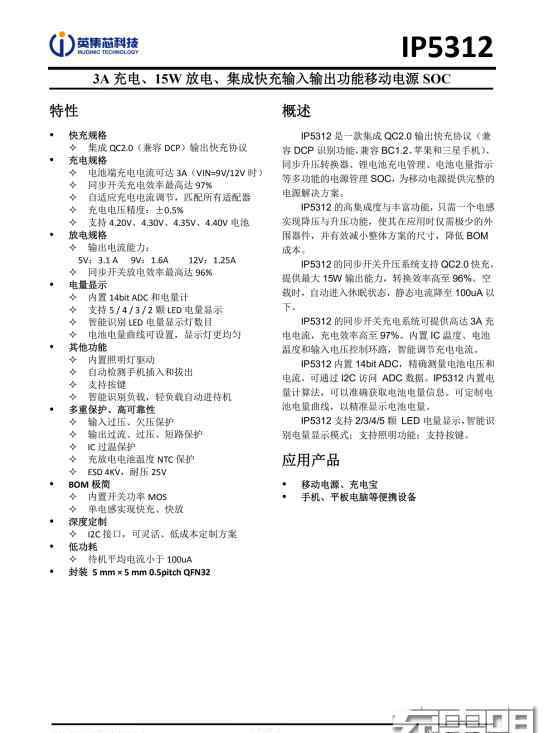

英集芯IP5312详细资料。Iscsi IP5312详细信息。

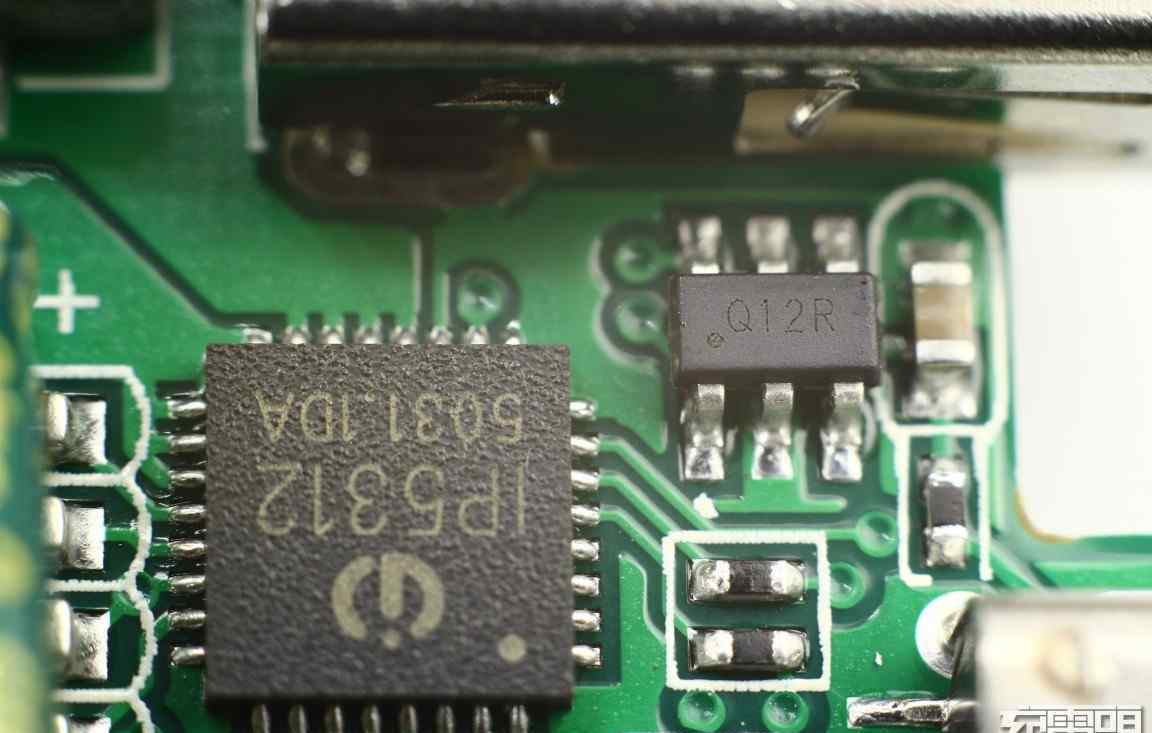

充电头网了解到，采用英集芯IP5312的产品还有海陆通JD2快充移动电源、皮卡丘PKQ-K9000移动电源、台电T100UC-G Type-C双向快充移动电源等。在电源主控芯片旁边是输出识别芯片。根据充电头网络，使用CIMC IP5312的产品有海陆通JD2快速充电移动电源、皮卡丘PKQ-K9000移动电源、台电T100UC-G Type-C双向快速充电移动电源等。电源主芯片旁边是输出识别芯片。

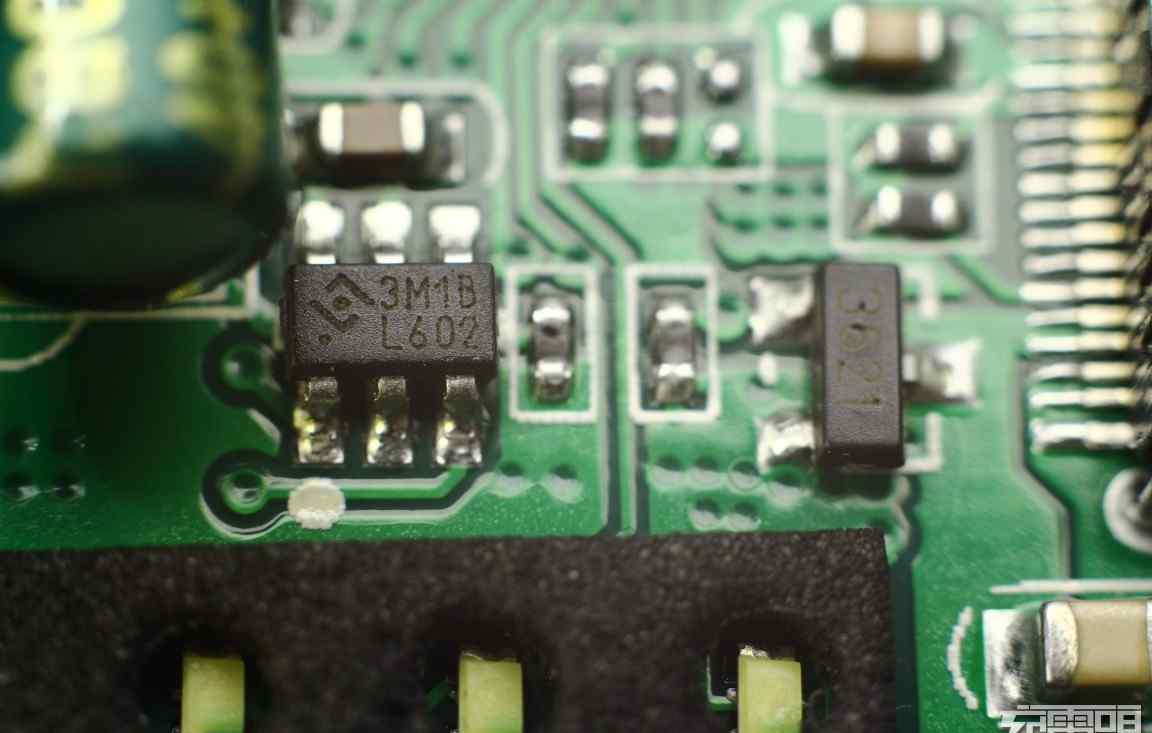

丝印3M1B L602的锂电池保护芯片。丝网印刷3M1B L602锂电池保护芯片。

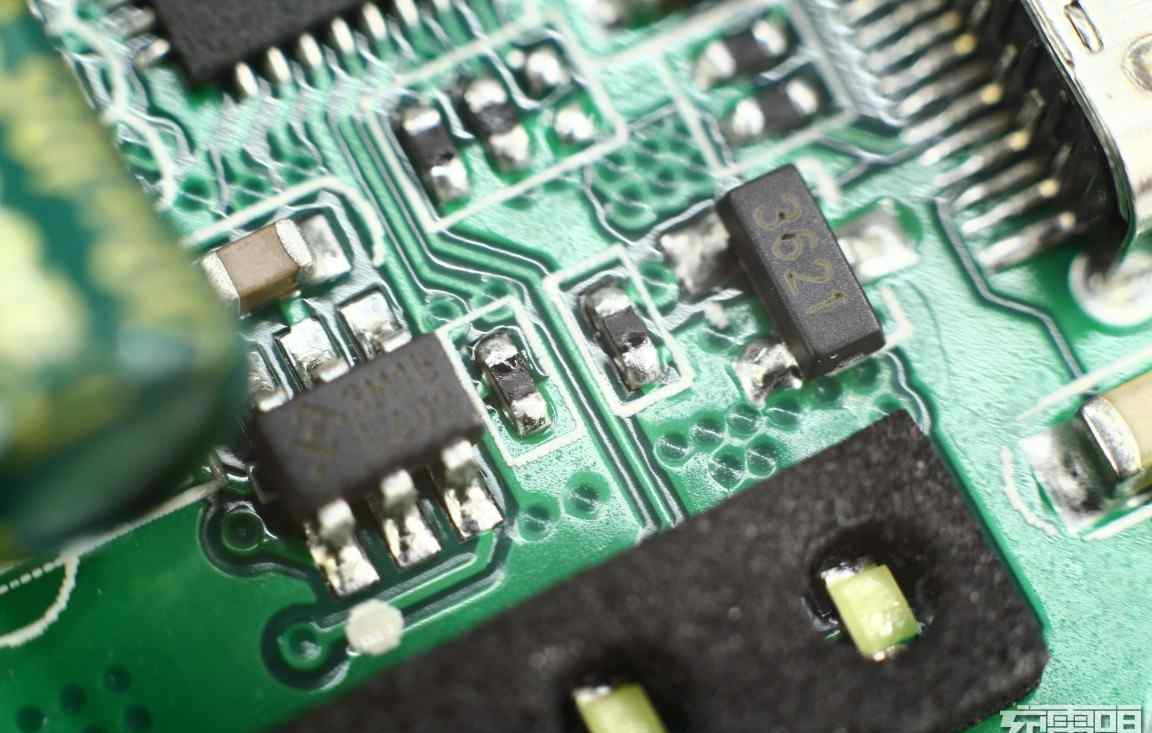

丝印3621的开关管。3621的丝网印刷开关管。

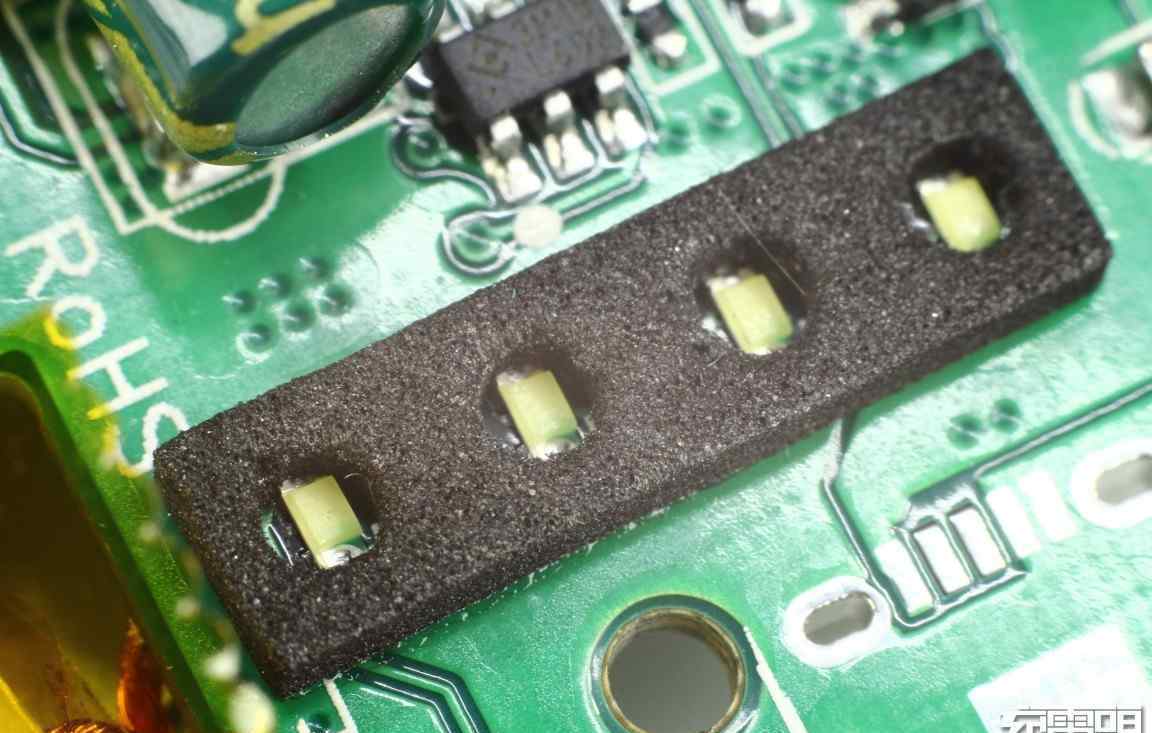

四颗LED灯均有黑色泡棉隔离。四个LED灯全部用黑色泡沫隔离。

单片GPC电芯，容量1000mAh，标准电压3.7V，生产日期2018年12月16日。单片GPC电池的容量为1000毫安时，标准电压为3.7V。生产日期为2018年12月16日。

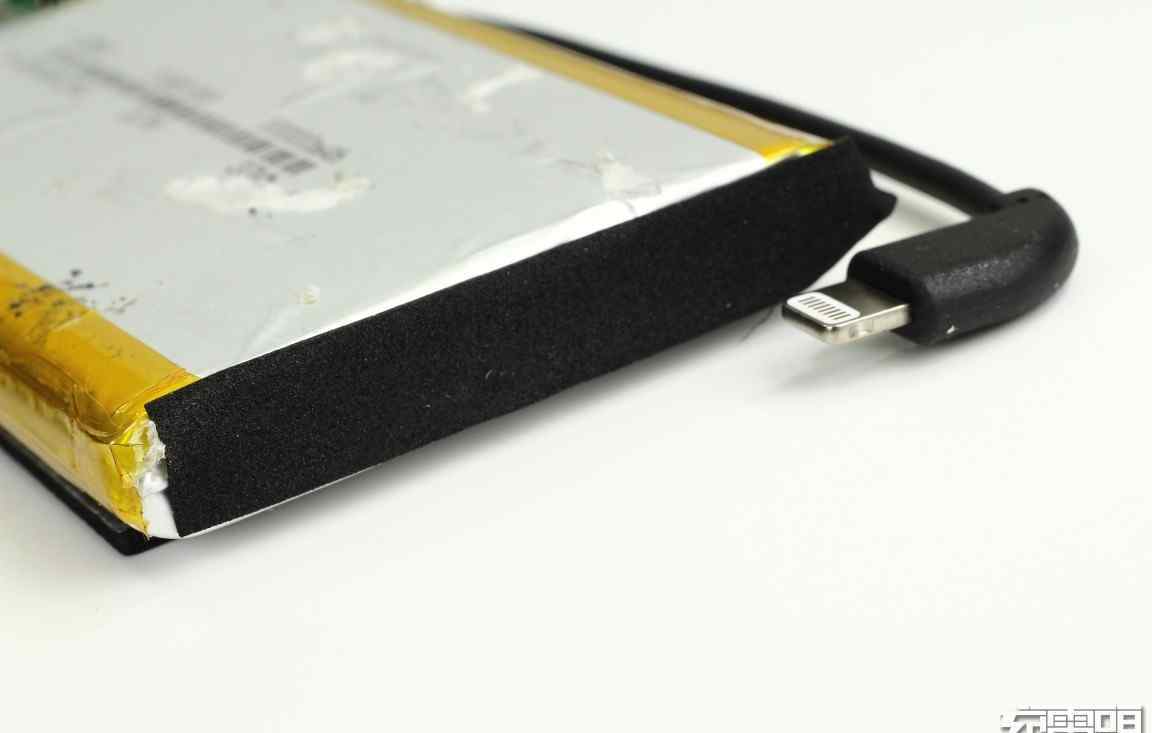

电芯底部采用泡棉垫，起到防震效果。电池底部使用泡沫垫，具有防震效果。

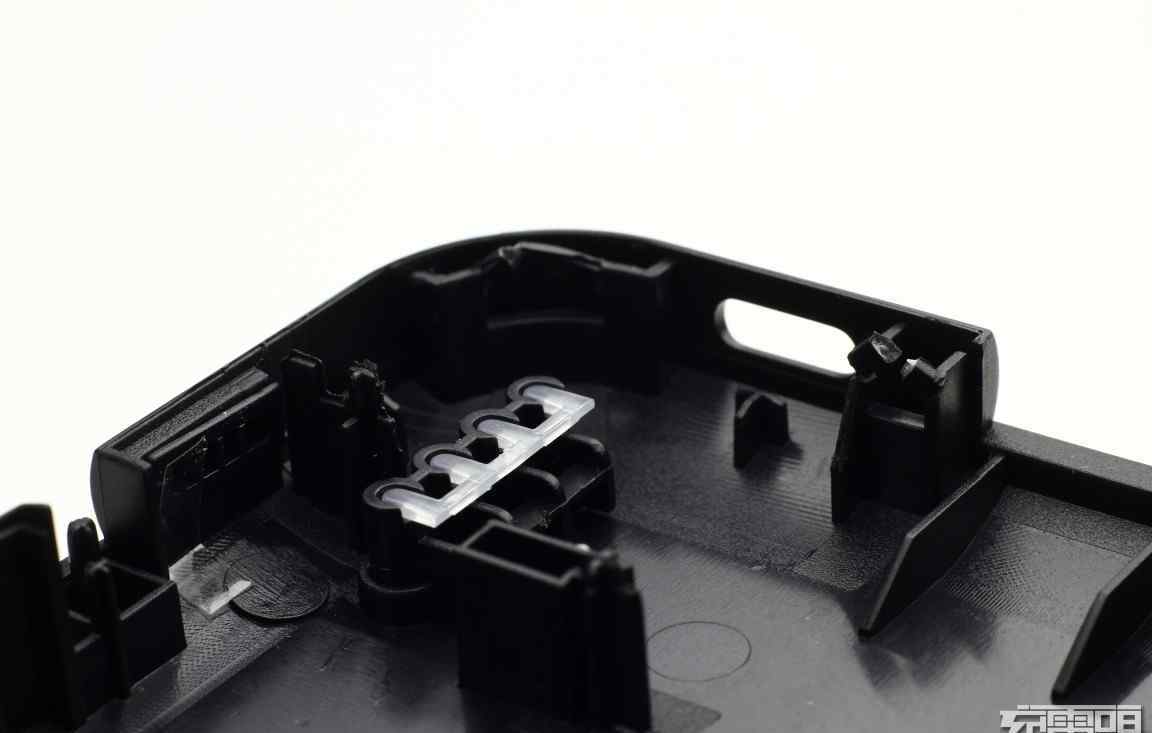

LED导光板设计，每个LED灯均有一条单独的隔离通道，防止串光。LED导光板设计，每个LED灯都有独立的隔离通道，防止交叉光。

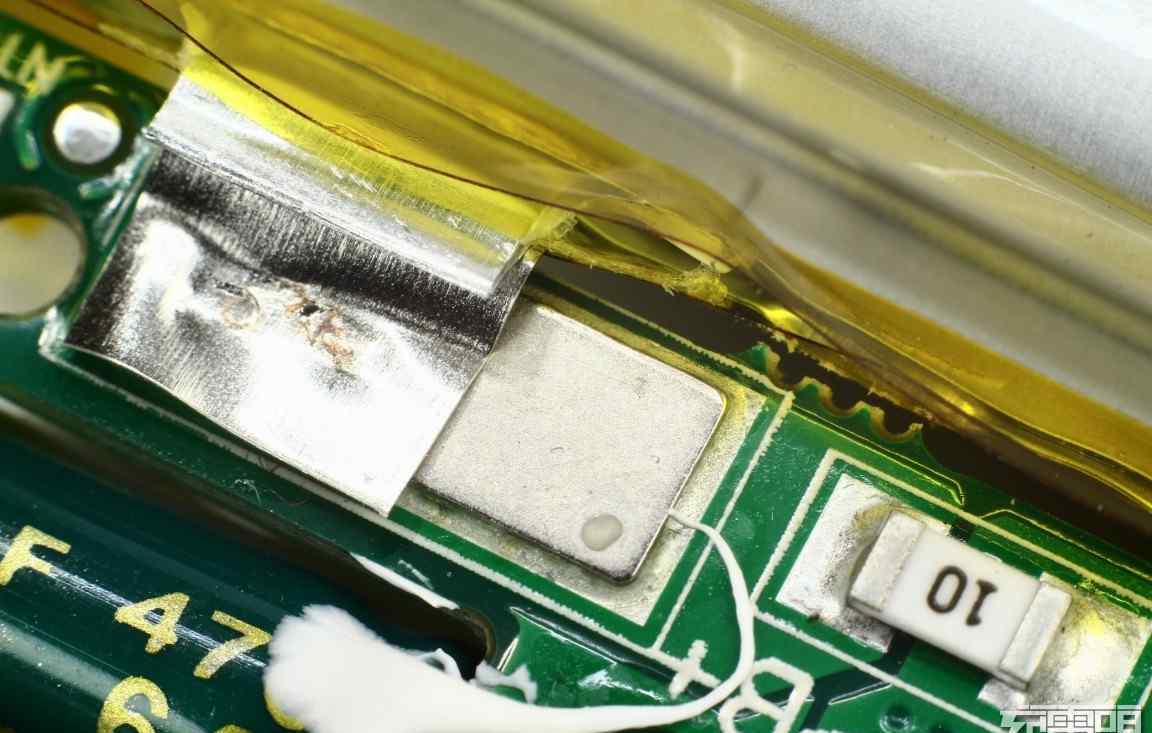

电芯与PCBA之间为镍带连接，焊点牢固可靠，右侧是输入保险丝，10A电流，确保异常情况下的安全。电池芯和PCBA用镍带连接，焊点牢固可靠，右侧是10A电流的输入保险丝，保证了异常情况下的安全性。

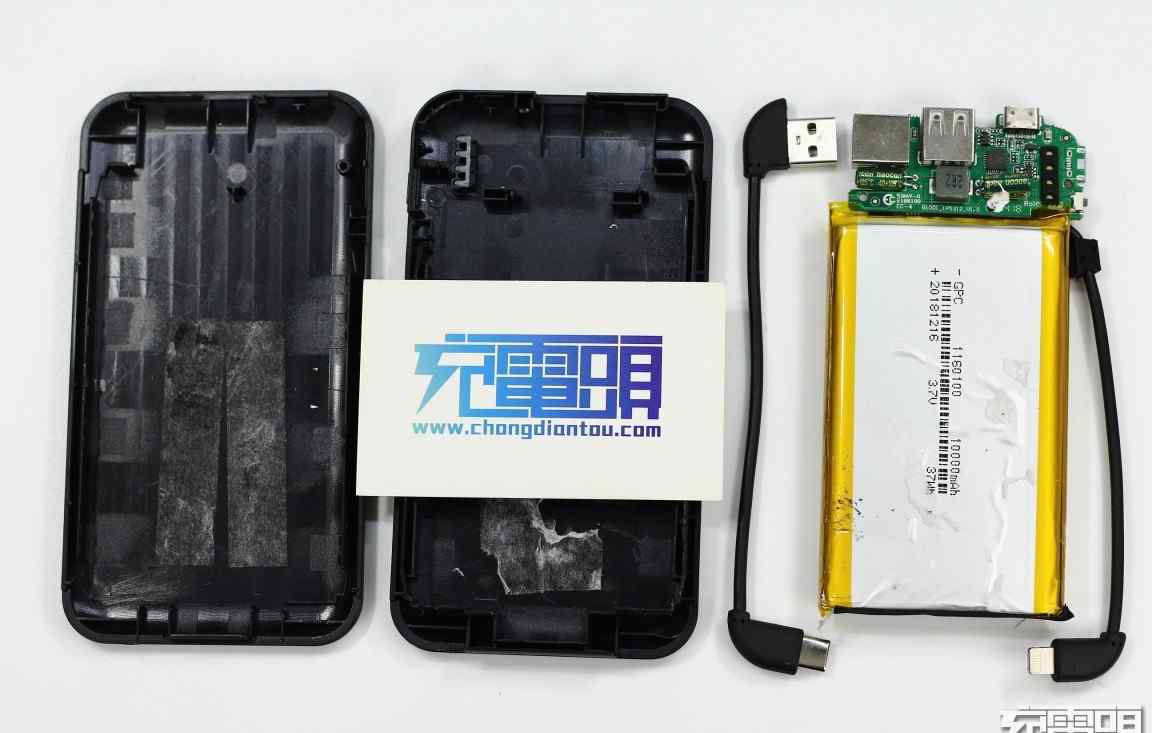

移动电源全部拆解完毕，来一张全家福。移动电源完全拆解，拍全家福。

Momis IP66移动电源最大的特点是自带USB-C充电线和Lightning充电线，可以同时满足大多数安卓手机用户和iPhone用户的充电需求。还采用线缆收纳设计，出门携带方便。拆机后发现该产品采用CIMC高集成度移动电源芯片IP5312和苹果原装C48闪电头，材料坚固，性能可靠。
