变压器容量特性测试仪 变压器容量测试仪快速操作指南

武汉威安电力公司UARS-C变压器容量及空负荷特性测试仪的使用及注意事项。该仪器可精确测量变压器容量、空负载电流和空负载损耗、短路电压和短路损耗，还可用作示波器和矢量分析仪。

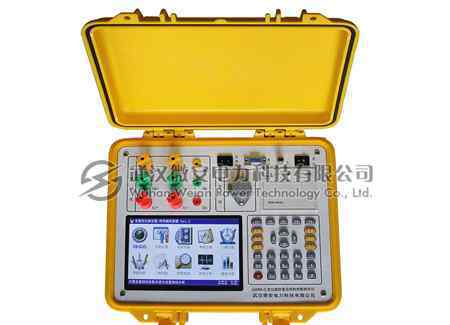

UARS-C变压器容量及空负载特性测试仪面板上方依次为“特性测试”端子、“容量测试”端子、打印机、接地端子、充电插孔和电源开关。UARS-C变压器容量和空负载特性测试仪可以在没有外部电源的情况下，产生三相大功率测试电源，用于变压器容量和短路损耗的现场测试。可测试容量为20KVA—100000KVA的变压器，并可准确确定变压器型号。测试结果可以存储200组数据，也可以随时在现场打印出来。测试结果准确度高，测试过程简单，是各级电力用户的首选。

UARS-C变压器容量及空负载特性测试仪面板上方依次为“特性测试”端子、“容量测试”端子、打印机、接地端子、充电插孔和电源开关。UARS-C变压器容量和空负载特性测试仪可以在没有外部电源的情况下，产生三相大功率测试电源，用于变压器容量和短路损耗的现场测试。可测试容量为20KVA—100000KVA的变压器，并可准确确定变压器型号。测试结果可以存储200组数据，也可以随时在现场打印出来。测试结果准确度高，测试过程简单，是各级电力用户的首选。

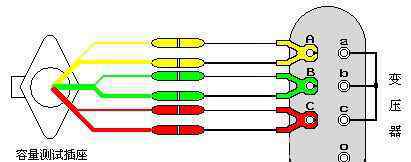

打开面板上的“电源开关”，进入“容量测试”模块。通过调整“上下键”和“左右键”，根据被测变压器的铭牌，选择或输入该页要设置的参数的相应类别。注意，当前温度的输入应该是当前环境下变压器的体温。如果在此阶段参数设置有错误，测试结果将导致容量确定不准确。设置好所有参数后，按确定开始测试过程，测试数据将实时显示在屏幕上。测试正常完成后，会显示测试结果，即测得的容量和测得的负载(短路)损耗。如果之前的接线过程中出现接线错误，仪器会在测试过程中在测试结果栏提示“测试异常，请检查接线”。

接下来，我们将继续介绍如何使用“主动加载”模块。“有源负载”是指利用仪器内部电源对变压器进行“短路损耗测试”。接线和之前的“容量测试”一模一样。让我们快速浏览一下。需要注意的是，“主动负载”的测试参数需要在“参数设置”模块中进行设置。不使用CT/PT时，变化率设置为1，其他参数也根据铭牌设置，必须正确设置。点击“开始”进行测试，测试正常完成后会立即显示测试结果。介绍了利用UARS-C变压器容量和空负载特性测试仪自带电源进行的容量测试和负载损耗测试。

UARS-C变压器容量和空负载特性测试仪的其他测试模块，如“单相和三相空负载测试和短路测试”，都需要外部电源(可以选择外部三相稳压器)来完成测试。我们以变压器空负荷损失的实际测量为例说明操作，现场接线可与仪器的纸质手册进行对比。将带有外部三相调压器的ABC三相电源分别连接至仪表板的特性测试端子。对应颜色的Ia+ Ib+ Ic+ Ua和Ia- clips的一端相连，clips的一端夹在变压器对应的相线上。BC也是这样连接的。接线完成后，进入测试模块，比较铭牌并设置正确的参数。通过按下OK键，我们可以在这个界面上看到各相的实时刷新数据，显示在显示屏底部的结果是测得的空负载电流百分比和空负载损耗。并将计算出的空负荷损失修正为额定工况。
