s7200 S7-200--要点知识介绍

密切注意

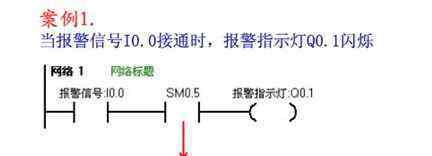

1. 位存储区：M 用作中间控制继电器；2. 特殊存储区： SM 提供状态和控制功能a) SM0.0：该位始终为1b) SM0.1：首次扫描为1，调用初始化程序c) SM0.4：时钟脉冲，30秒为1，30秒为0，T=1mind) SM0.5：时钟脉冲，0.5秒为1，0.5秒为0，T=1秒

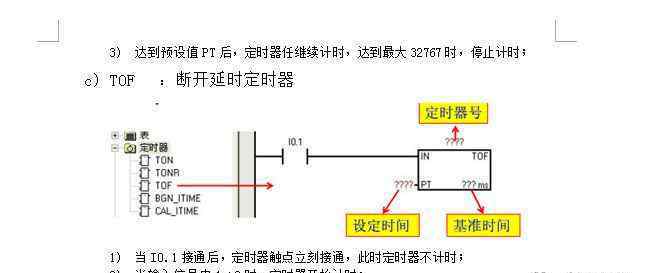

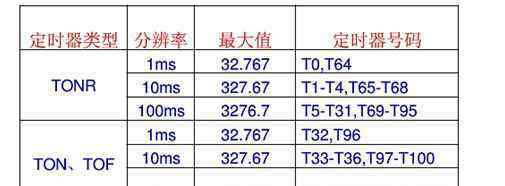

3.1.S7-200提供三种常见的定时器:

100ms=0.1s

分辨率*设定值=设定时间

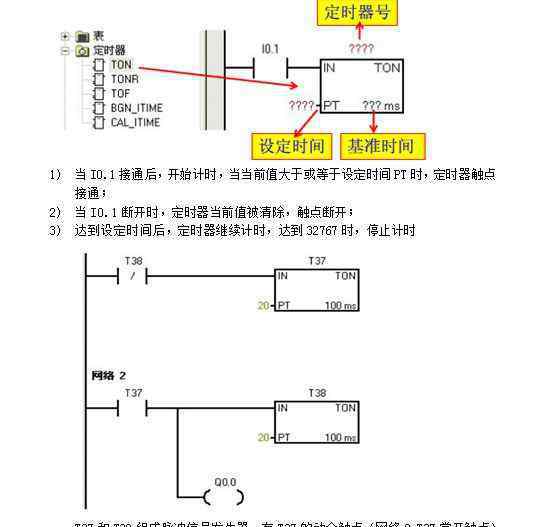

a) TON ：接通延时定时器

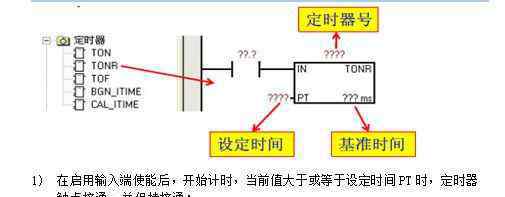

a) TONR ：有记忆的接通延时定时器（掉电保护接通延时定时器）

4.1计数器

注意:当使用不同类型的计数器时，计数器编号不能重复使用

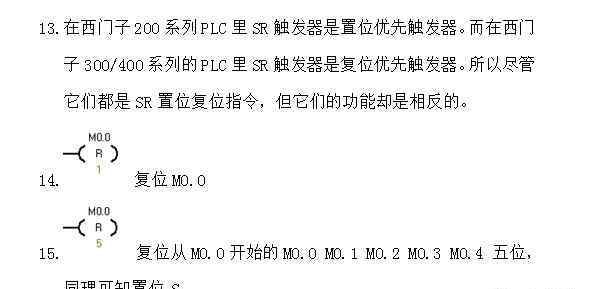

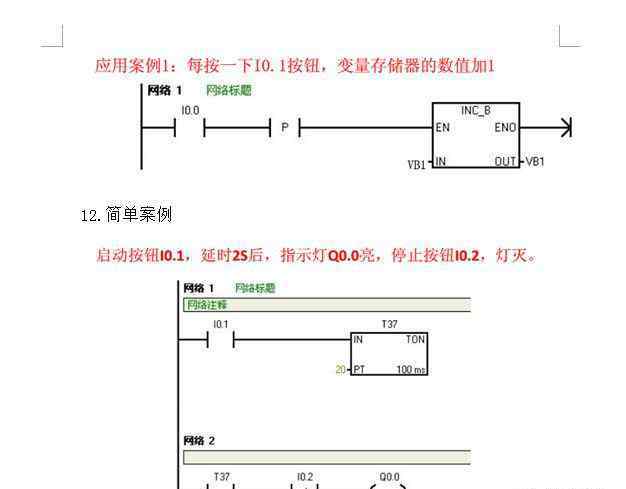

a) CTU : 增计数器 5.1. 置位和复位指令 5.1、 置位（S）：将从指定地址开始的N个点置1； 5.2、 复位（R）：将从指定地址开始的N个点复 0； 6.1. 变量存储区 V V 用来存储程序执行过程中逻辑操作的中间结果，可以按位、字节、字、双字来存取。CPU226 V0.0-V10239.15 7.1. 传送指令MOV_B/W/DWa) MOV_B 字节传送b) MOV_W 字传送c) MOV_DW 双字传送d) BLKMOV_B/W/DW 块传送，成批传送 8.1. 比较指令

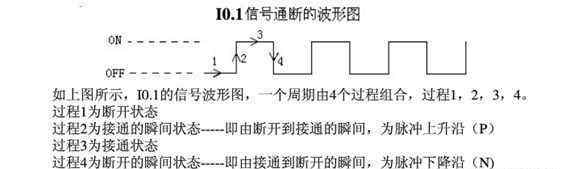

11.1.上升沿p和下降沿n
