气动球阀是一种90度旋转球阀。气动执行器(气动头)由活塞驱动，在气压的作用下带动转轴移动阀杆，进而实现球阀的开启和关闭。气动球阀使用的气源压力一般为0.1~1.0MPa，一般配有阀门定位器、过滤器减压阀、电磁阀、限位开关、气动头等部件。根据气动球阀在断电或气源压力不足时的回程动作，气动球阀分为单作用球阀和双作用球阀两类。

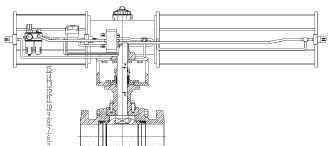

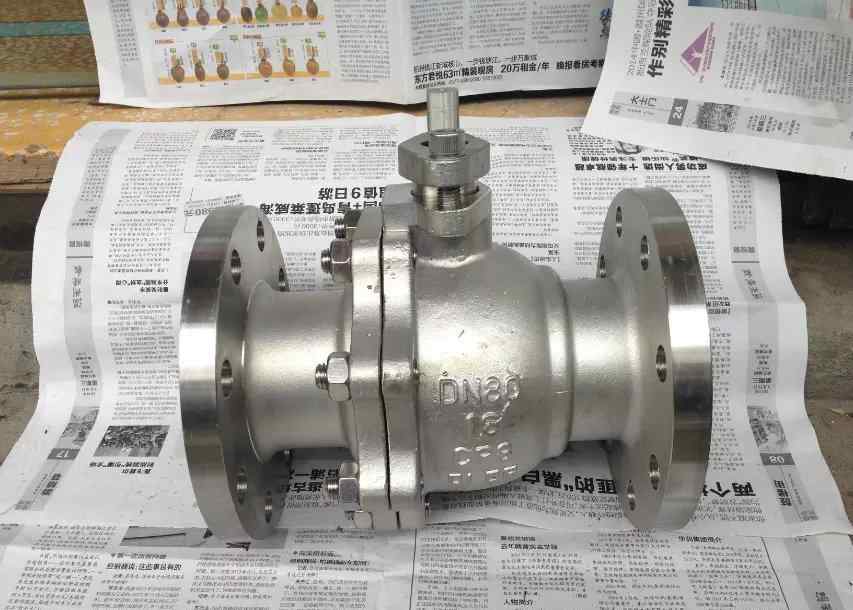

气动球阀内部结构图
图1是一套双作用气动球阀的工作原理图。压缩空气体(气源)首先通过一个过滤器减压阀，除去其中的水分、油和固体尘粒，并将系统压力调节到一个设定值，以提供稳定的气源压力。然后气体流入电磁阀的进气口A，从进气口B流向气动头，推动活塞运动，排气通道为D ~ E，线圈通电后电磁阀改变方向，气体从进气口D流入气动头，推动活塞反向运动，排气通道为B ~ C..
气动球阀动作图
图2单作用气动球阀工作示意图(1。气动头2。电磁阀3。过滤器减压阀4。空气源)
图2是一套单作用气动球阀的工作原理图。和以前一样，压缩空气体首先通过过滤器减压阀。电磁阀线圈通电时，气体流入电磁阀的进气口A，从进气口B流入气动头，推动活塞动作，同时气动头内的弹簧被压缩。出现故障(气或电损失)时，电磁阀回到弹簧位置，气源被堵塞，气动头弹簧释放压缩力。
