视频画面分割器 认识视频分配器、画面分割器、矩阵、延长器

你知道视频分配器，图片分配器，矩阵的作用是什么吗？今天，边肖将详细介绍他们的不同之处。

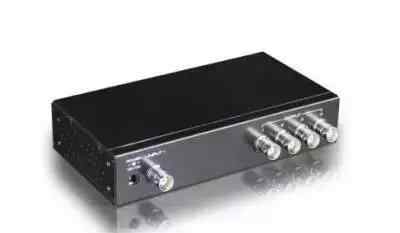

视频分配器

视频分配器是一种将信号源均匀分配到多个视频信号中的设备。

一个视频信号对应于监视器或录像机。如果要将一台摄像机的图像发送给多个管理人员，建议选择视频分配器，因为并行视频信号衰减较大，发送到多个输出设备后，图像会严重失真，线路会因阻抗不匹配而不稳定。

视频分配器除了阻抗匹配外，还具有视频增益，使得视频信号可以短距离同时发送到多个输出设备而不受影响，在一定程度上保证了视频传输的同步性，但对长距离同轴电缆传输的分支没有实际作用。

例如，前端摄像机采集的视频信号可以通过视频分配器连接到中央矩阵，然后连接到硬盘录像机或显示设备。视频分配器通常有一个输入两个输出(即一个输入两个输出)、一个输入四个输出、一个输入八个输出等等。常见的视频分配器有4进8出、16进32出等型号。

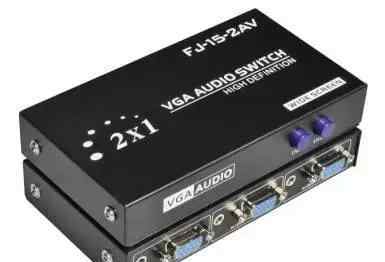

视频信号转换开关

电视监控系统的显示部分包括视频切换器和监控引线。视频切换器的功能是对系统传输的图像信号进行切换、重复、处理和复制。它可以自动或手动控制多路视频信号，使一台监视器可以监控多个摄像机的信号。

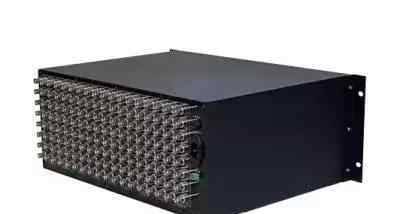

视频矩阵

视频矩阵是指通过阵列切换的方式，将m路视频信号随意输出到n路监控设备的电子设备。一般来说，矩阵的输入大于输出，即m >: n .有些视频矩阵还具有音频切换功能，可以同步切换视频和音频信号。这个矩阵也叫影音矩阵。目前视频矩阵有两种:模拟矩阵和数字矩阵。视频矩阵一般用于各种监控场合。

如果你有70台相机，但只有7台显示器，那么矩阵可以让你的显示器循环显示70台相机的图像旋转功能。

简而言之，矩阵主机主要与电视墙配合使用，完成画面切换功能。但常用的矩阵输入(接摄像头)是16的倍数，输出(接显示器)是4的倍数；美国AD矩阵是视频切换矩阵的鼻祖，业界第一个视频切换矩阵来自AD。到目前为止，市场上的模拟视频切换矩阵基本上是指AD矩阵的电路设计和架构。

模拟视频矩阵的输入设备:监控摄像头、高速球、图片处理器等多种设备、显示终端、通用显示器、电视墙、拼接屏幕等。(通常视频矩阵的输入比较多，一般几十到几千个视频，输出比较少，一般2-128个显示器；例如64进8出、128进16出、512进32出、1024进48出等。).

会议中常用的有AV矩阵、VGA矩阵、RGB矩阵、HDMI矩阵、DVI矩阵:摄像头、DVD、VCR、实体展台、台式电脑、很多笔记本信号，而显示设备:投影仪、等离子、拼接屏、大屏幕显示等。(通常输入输出基本相同，不会太大；例如8进8出、16进8出、16进16出)。

视频矩阵是将视频图像从任意输入通道切换到任意输出通道进行显示。一般来说，一个M×N矩阵意味着它可以同时支持m个图像输入和N个图像输出。即任意输入和任意输出。

图片分割线

画面分割器，又称监视器画面分割器，有四分、九分、十六分，可以在一台监视器上同时显示四个、九个、十六个摄像头的图像，也可以发送到录像机进行记录。四分频是最常用的设备之一，性价比也不错，画质和连续性都能满足大部分要求。九段和十六段比较贵，分割后每幅图像的分辨率和连续性都会降低，所以录像效果不好。另外还有六分、八分、双四分设备，但是图像比例、清晰度、连续性都不理想，市场利用率很低。大多数分割器不仅可以同时显示图像，还可以显示单张图片，叠加时间和字符，设置自动切换，连接报警设备。

画面分割器的作用是分割显示器的整个画面，使多通道摄像头提供的不同画面可以同时在同一个屏幕上进行监控。一般有四个、六个、八个、九个、十二个、十六个画面分割器，也是活动的，把输入的N个信号整合成一个画面，分成N等份提供给监视器，这样我们就可以在监视器屏幕上看到N个小画面。

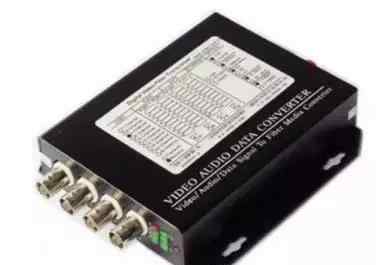

延长某事物的人

扩展器是用于扩展信号的设备，通常在长距离直连的线路不能满足传输要求时使用。一般都是为了保证信号远距离传输不衰减而设计的，所以大多是有源的。

扩展器一般分为发送方和接收方。发送方负责信号采集和压缩，接收方负责信号解码和端口分配。为了达到最好的信号质量，通常在独立供电的设备端有一个独立调节增益或其他参数的旋钮。发送端和接收端之间可以使用同轴电缆、双绞线(网络电缆)甚至光纤，具体视设备应用而定。
