同轴度（同心度）误差的测量

同轴度误差在形位公差中属位置公差，非常重要，必须进行检测，若偏差超过允许范围则在后期生产比较麻烦，比如：孔与轴配合同轴度偏差太大会导致无法装配，齿轮内圆与外圆同轴度偏差太大会导致齿轮啮合异常等等。

根据被测要素形状不同，检测项目可分为点的同心度（图1）和轴线的同轴度（图2）。轴线的同轴度根据被测要素结构的不同，又分为三种形式：轴与轴、孔与孔、孔与轴。实现同轴度误差的测量有多种途径，本次交流我们仅以影像法为例，选用的测量设备为JX13B万能工具显镜， 测量软件为本公司2.0版二维测量软件。

一、点的同心度误差的测量

1 公差带含义：外圆的圆心必须位于直径为公差值φt 且与基准圆心同心区域 内。

2 测量步骤及数据处理方式

按图3提示采点，共采8点，（X1，Y1）、（X2，Y2）……（X8，Y8）。

其中点2、3、6、7为基准圆上的四个象限点。

点1、4、5、8为被测圆上的四个象限点。

分别求得基准圆的圆心坐标（X0，Y0）及被测圆的圆心坐标（X01，Y01）。

同心度误差即为：

二、轴的同轴度误差的测量

1 公差带的含义：被测轴的轴线必须位于直径为公差值φt 且与基准轴线同轴的圆柱面内。

2 测量步骤及数据处理方式

轴的同轴度误差测量，利用我公司二维测量软件便可得到同轴误差值（数学模型在此不再详述）。

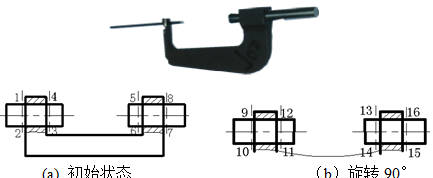

图（4）

初始状态时，按图（4-a）提示采点，采8点。然后将被测件旋转90°，按图（4-b）提示采点，采8点，共16点，点击二维测量软件同轴度功能框，便可得本次测量的同轴度误差值。

2.2 孔与孔

孔与孔同轴度误差的测量，应选用与孔成无间隙配合的心轴来模拟基准轴线和测量轴线，如图5示。

采点及数据处理方式同2.2，测量过程中应当要注意的是采样点尽量靠近被测量孔两端面，以减小测量误差。

2.3 孔与轴

孔与轴同轴度误差的测量是上述二种方法的综合，测量原理同上，在此不再详述。
