阀门控制箱 阀门控制箱的工作原理

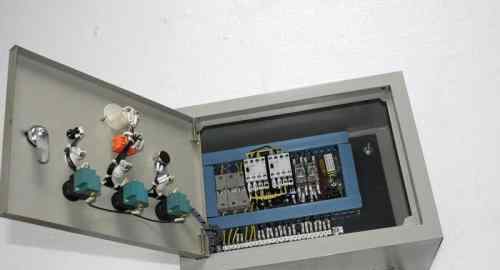

阀门控制箱电路主要由控制电路、工作显示电路、开启指示电路和主电路(主电路中的行程和力矩微动开关KXK、GXK、KZK和GZK，阀门电动装置中的电机)四部分组成。

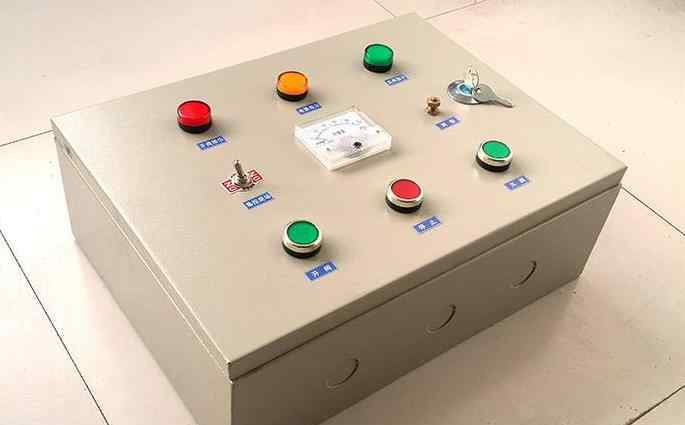

打开阀门控制箱电源后，电源指示灯亮，现场/遥控指示灯绿，阀门控制箱处于遥控状态。当阀门处于“全开”位置时，面板上“阀门开启”的绿色指示灯亮，而“阀门关闭”的黄色指示灯亮，在“全开”和“全关”之间，两个指示灯都不亮。“就地/遥控”按钮是就地/遥控选择按钮，松开时，遥控状态指示灯会显示出令人惊艳的颜色。按下时，现场状态指示器将为红色。当选择阀门控制箱处于遥控状态时，阀门控制箱面板上的“打开阀门”、“关闭阀门”、“停止”等按钮起控制作用。现场电气设备上的“现场”和“非现场”按钮不起作用(用户购买电气设备时，现场控制按钮是可选的，因此一些用户的电气设备可能没有现场控制功能，但没有现场控制功能并不影响阀门控制箱的远程控制功能)。当选择阀门控制箱处于现场状态时，电气装置上的“现场”和“非现场”按钮起控制作用，而阀门控制箱面板上的“现场”、“非现场”和“停止”按钮不起作用。按下“打开阀门”按钮，电机电源接通，电机旋转。当阀门到达“全开”位置时，1GXK微动开关被凸轮触动，电机停止转动。同时，2GXK微动开关被另一个凸轮触碰，指示“阀门关闭”的黄色指示灯亮起。

当电动阀在开启或关闭的工作行程中需要停止时，按下“停止”按钮。在电动阀的开启或关闭操作过程中，如果出现“扭矩过大”的情况，电动装置的凸轮将接触两个微动开关KZK或GZK中的一个，电机将立即停止转动，报警电路将接通。面板上的红色故障指示灯将点亮，蜂鸣器将发出4千赫的报警声。安装调整:根据您选择的型号规格进行安装固定。根据相同的端子号，用电缆连接阀门控制箱和电气装置的端子。如果用户订购的电气设备没有现场控制按钮，则不需要连接12、13、14，不会影响阀门控制箱的“遥控”功能。将三相电源连接到阀门控制箱的A、B、C和N端子上。

确认接线正确后，打开面板上的电源开关，检查阀门控制箱是否工作在“遥控”状态。如果未处于“远程”状态，请将其设置为“远程控制”状态。当电动阀用手轮打开到开度的50%左右时，按下“开”或“关”按钮，检查阀门的旋转方向是否与按下的按钮一致。如果不一致，立即按“停止”，切断电源，更换三相电源中的两相。分别按下“开”、“关”、“停”按钮，检查工作是否正常。当阀门处于“全开”位置时，检查开度计的指针是否指示100%校准。如有错误，请微调前面板上的开口“调整”，使开口表显示100%(机器出厂时已调整到最佳位置附近，用户无需进行重大调整)。关于阀门电动装置的联合调整，详见阀门电动装置的使用说明。建议每个阀门控制箱应配备一个空空气开关。
